لماذا يُعد نصف القطر وتباعد الأعمدة أهم مما توحي به كثير من الرسومات

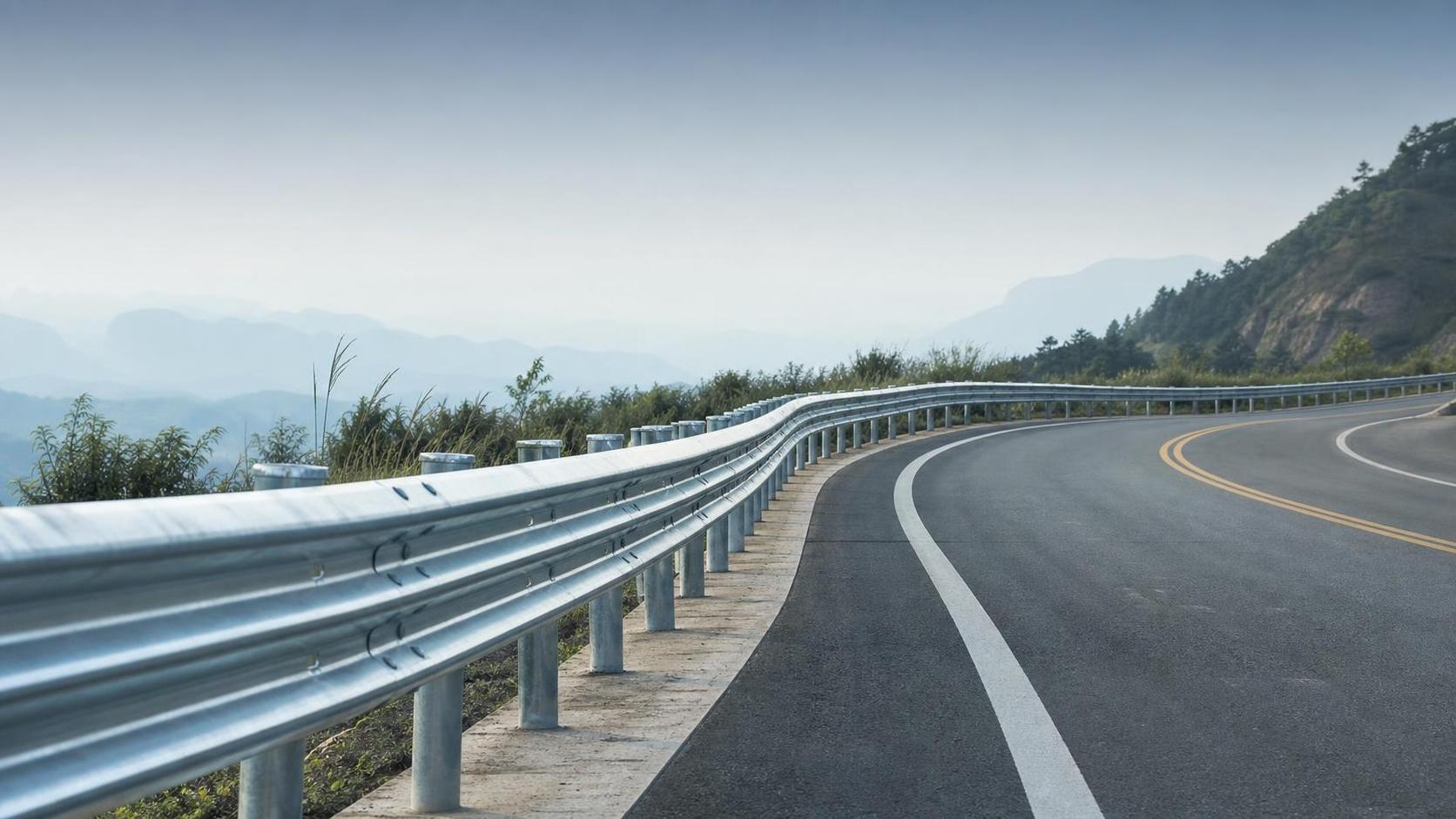

إن حاجز حماية الطرق السريعة المنحني ليس مجرد حاجز مستقيم أُجبر على الانحناء. فعندما يتغير المسار، يتوقف النظام عن التصرف كخط بسيط من الفولاذ ويبدأ في العمل كهيكل مُشكّل لإدارة الطاقة. وهنا يصبح نصف قطر الانحناء وتباعد الأعمدة عاملين حاسمين. فهما يؤثران في قدرة الحاجز على إعادة توجيه المركبة بسلاسة، وفي قدرة الأعمدة على نقل مسار الحمل دون تمزيق النظام، وكذلك في مدى تطابق الشكل الهندسي بعد التركيب مع الغرض التصميمي.

في المراجعات الفنية، تتمثل إحدى أكثر الأخطاء شيوعًا في التعامل مع هندسة الانحناء باعتبارها مسألة تصنيع ثانوية. وهذا غير صحيح. إذ يمكن لنصف القطر الصغير أن يغير سلوك شد الحاجز، وملاءمة تراكب الوصلات، ومحاذاة البراغي، وموضع الكتل الفاصلة. وفي الوقت نفسه، يؤثر تباعد الأعمدة في كيفية انتشار حمل الاصطدام على طول المسار. وإذا عولج أي من هذين العاملين بإهمال، فقد يبدو حاجز الحماية صحيحًا بعد تركيبه، لكنه قد لا يؤدي بكفاءة عند تعرضه لحمل تصادمي.

يرتبط نصف قطر الانحناء بمسار الحمل، وليس بالشكل فقط

يحدد نصف القطر مدى سرعة تغير اتجاه الحاجز. وبوجه عام، يتيح نصف القطر الأكبر للحاجز أن يتصرف بصورة أقرب إلى نظام تقليدي شبه مرن، مع إعادة توجيه أكثر سلاسة للمركبة وتشوه أكثر قابلية للتنبؤ في الحاجز. أما نصف القطر الأصغر فيفرض تقييدًا هندسيًا أكبر. وقد يؤدي ذلك إلى زيادة الإجهاد الموضعي عند وصلات التراكب والبراغي والأعمدة، ولا سيما بالقرب من مدخل المنحنى أو عند النقطة التي تتطلب أكبر مقدار من الانحراف.

وتكمن أهمية ذلك في أن حواجز الحماية لا تمتص الطاقة من خلال مكوّن واحد فقط. فعنصر الحاجز يتشوه، وتدور الأعمدة أو تخضع داخل التربة، وتساعد الكتل الفاصلة على منع تعلق العجلات، ويعيد النظام توجيه المركبة ضمن عرض تشغيل محدد. وعندما يصبح المنحنى أكثر حدة، لا تعود هذه الآليات توزع القوة بالطريقة نفسها التي تتبعها في المسار المستقيم. وعمليًا، يحتاج المقيمون الفنيون عادةً إلى التحقق من بقاء نصف قطر الانحناء المحدد متوافقًا مع عائلة حواجز الحماية المعتمدة، وتفاصيل الوصلات، ومعيار التركيب، بدلًا من افتراض أن الثني في الموقع سيكون مقبولًا.

وهناك نقطة أخرى غالبًا ما يتم تجاهلها: فنصف القطر القابل للتصنيع ليس بالضرورة نصف قطر يُنصح باستخدامه. إذ يمكن ثني الفولاذ ليتوافق مع الرسومات، لكن التشكيل المفرط قد يؤثر في محاذاة الثقوب، واستمرارية الطلاء بعد المعالجة، وملاءمة المقاطع المتجاورة. وبالنسبة إلى المشاريع التي تتطلب عمليات الثقب والثني وإزالة الصدأ والسفع بالخردق والاختبار غير الإتلافي والجلفنة والطلاء، فإن التحكم في العملية مهم، لأن الأداء يبدأ قبل وقت طويل من وصول الحاجز إلى جانب الطريق.

يغير تباعد الأعمدة صلابة النظام

غالبًا ما يُنظر إلى تباعد الأعمدة باعتباره بُعدًا لتوزيع العناصر. لكنه في الواقع يمثل إعدادًا للصلابة. فالتباعد الأقرب يميل إلى تكوين استجابة أكثر صلابة مع تقليل انحراف الحاجز، بينما يسمح التباعد الأكبر عادةً بمزيد من الحركة وتبديد أكبر للطاقة من خلال مرونة النظام. ولا يُعد أي منهما أفضل على نحو مطلق. إذ يعتمد التباعد الصحيح على الخطر المراد حمايته، والمساحة المتاحة للانحراف، وظروف التربة، والتفاعل المتوقع بين المركبة والحاجز.

ويصبح هذا الاختيار أكثر حساسية في المقاطع المنحنية. فإذا كانت المسافات بين الأعمدة كبيرة جدًا في منحنى ضيق، فقد لا يحافظ الحاجز على المحاذاة المقصودة تحت الحمل، وقد يتركز التشوه الموضعي بين نقاط الدعم. وإذا وُضعت الأعمدة على مسافات متقاربة جدًا دون مراعاة التكوين المختبر أو المحدد، فقد يصبح الحاجز صلبًا بصورة مفرطة، مما يزيد احتمال إعادة توجيه المركبة بعنف أكبر أو انتقال حمل غير متوقع إلى الأعمدة والوصلات.

ولهذا ينبغي مراجعة التباعد بالتزامن مع نصف القطر، وليس بعده. فقد يتصرف الحاجز المنحني ذي المكونات ذات المظهر القياسي بصورة مختلفة عن التركيب المستقيم المستخدم فيه نفس المواد الاسمية.

متى تدخل المعايير واختيار المنتج في التقييم

بالنسبة إلى المقيمين الذين يعملون انطلاقًا من الرسومات أو وثائق المشتريات، يبدأ الامتثال بمعيار النظام الأساسي. فإذا كان المنتج المحدد قائمًا على متطلبات الهندسة والمواد الواردة في AASHTO M180، فينبغي أن يركز التقييم على مدى بقاء التكوين المنحني ضمن ما يمكن لهذا النظام دعمه واقعيًا في التصنيع والتركيب الميداني. فالمسألة لا تتعلق بدرجة المادة أو الطلاء فحسب، بل بما إذا كانت المجموعة الكاملة لا تزال تمثل نظامًا متماسكًا للسلامة على جانب الطريق.

ومن المراجع العملية في هذا السياق حاجز الحماية AASHTO M180، المستخدم على نطاق واسع للطرق السريعة ومقاطع الطرق الخطرة، لأن الحاجز المتموج مصمم لامتصاص طاقة الاصطدام وتوجيه المركبات مرة أخرى نحو مسارها. وعندما يُحدد هذا النظام مع حماية بالجلفنة بالغمس الساخن ومعايير معترف بها مثل AASHTO M180، لا يتمثل السؤال الفني في مدى ملاءمة المنتج عمومًا، بل في ما إذا كان نصف قطر الانحناء وتباعد الدعامات وتفاصيل التركيب تحافظ على منطق التصميم المختبر لهذا النظام.

أخطاء الفهم الشائعة في التقييم الفني

تظهر ثلاثة أوجه لسوء الفهم بانتظام في مراجعات حواجز الحماية.

أولها افتراض إمكانية تقييم المقطع المنحني من خلال التحقق من خط المنتصف النهائي فقط. فهذا يتجاهل التأثير الميكانيكي للانحناء في سلوك الوصلات وتحميل الأعمدة.

وثانيها التعامل مع تباعد الأعمدة باعتباره مسألة ملائمة في الموقع. فقد يميل القائمون على التركيب إلى تعديل التباعد حول منشآت تصريف المياه أو حواف الرصف أو المرافق. وقد يكون بعض التعديل أمرًا لا مفر منه، لكن تغير نمط التباعد يؤدي إلى تغير استجابة الحاجز معه. وينبغي أن يكون ذلك قرارًا هندسيًا، لا مجرد حل بديل لأغراض التنفيذ.

وثالثها التركيز على الحماية من التآكل فقط وتجاهل الهندسة. فالعمر التشغيلي الطويل، حتى لأكثر من 20 عامًا في الظروف المناسبة، يمثل قيمة مهمة، لكن المتانة لا تعوض عن تخطيط يعيد توجيه المركبات بصورة سيئة. فقد يكون الحاجز المطلي جيدًا هو أيضًا الترتيب الخاطئ للحاجز.

ما الذي ينبغي أن تتحقق منه المراجعة الفنية فعليًا

عند مراجعة تصميم حاجز حماية الطرق السريعة المنحني، تكون الأسئلة المفيدة عادةً كما يلي:

• هل يتوافق نصف القطر مع نظام حاجز الحماية المحدد وتفاصيل الوصلات؟
• هل يظل تباعد الأعمدة متسقًا عبر المنحنى، أم تتغير الصلابة عند النقاط الحرجة؟
• هل توجد أجسام ثابتة أو منحدرات أو انتقالات عند الجسور أو ظروف ذات عرض تشغيل محدود تجعل الترتيب الأكثر مرونة غير مقبول؟
• هل يستطيع المُصنّع إنتاج المقاطع المنحنية المطلوبة مع الحفاظ على الدقة البُعدية ومواضع الثقوب وجودة الطلاء؟
• هل تفرض ظروف الموقع انحرافات عن الرسم ينبغي إعادة التحقق منها قبل بدء التركيب؟

تُعد هذه الفحوص أكثر فائدة من العبارات العامة التي تفيد بأن نصف قطر معين آمن أو أن تباعدًا معينًا أفضل. فأداء حاجز الحماية يعتمد على التكوين.

قراءة عملية للأداء

في المشاريع الفعلية، تأتي أفضل المقاطع المنحنية أداءً عادةً نتيجة التنسيق بين الغرض التصميمي والقدرة التصنيعية والتحكم في التركيب. ويكون المورد القادر على العمل وفق الرسومات والتحقق من متطلبات الثني وإدارة خطوات التصنيع مثل الاختبار غير الإتلافي والجلفنة في وضع أفضل لتوريد مقاطع تتوافق مع المتطلبات الهندسية وتوقعات المتانة على حد سواء. ويكتسب ذلك أهمية خاصة عندما يجب أن يتوافق النظام مع المواصفات المعترف بها دوليًا، بما في ذلك منتجات مثل حاجز الحماية AASHTO M180 وغيرها من المعايير الإقليمية المعتمدة.

وبالنسبة إلى المقيمين الفنيين، فعادةً ما يكون الاستنتاج الصحيح منضبطًا: ينبغي قراءة نصف قطر الانحناء وتباعد الأعمدة باعتبارهما متغيرين من متغيرات الأداء، لا مجرد تفاصيل رسم. فإذا كان الانحناء حادًا، أو تغير التباعد عبر المنحنى، أو فرضت قيود الموقع إجراء تعديل، فإن النظام يستحق مراجعة أكثر دقة قبل قبوله. وهنا يتحول تقييم حاجز الحماية من مجرد أعمال ورقية إلى عمل هندسي.
