حدود تحميل الزاوية المشكلة هي مسألة سلامة عملية في التركيبات الجانبية للطريق، وليست مجرد مسألة تفصيلية بسيطة. في أنظمة الحواجز الواقية، تنقل هذه الحوامل القوة بين القضبان والأعمدة ونقاط التوصيل تحت تأثير الصدمات والاهتزاز والرياح والتعرض للتآكل. وقد يفشل الحامل الذي يبدو مناسبًا على الورق أثناء الخدمة إذا لم تُقيَّم مسارات التحميل أو جودة المواد أو دقة التصنيع بشكل صحيح.

لماذا تُعد حدود التحميل مهمة في أنظمة الطرق الجانبية

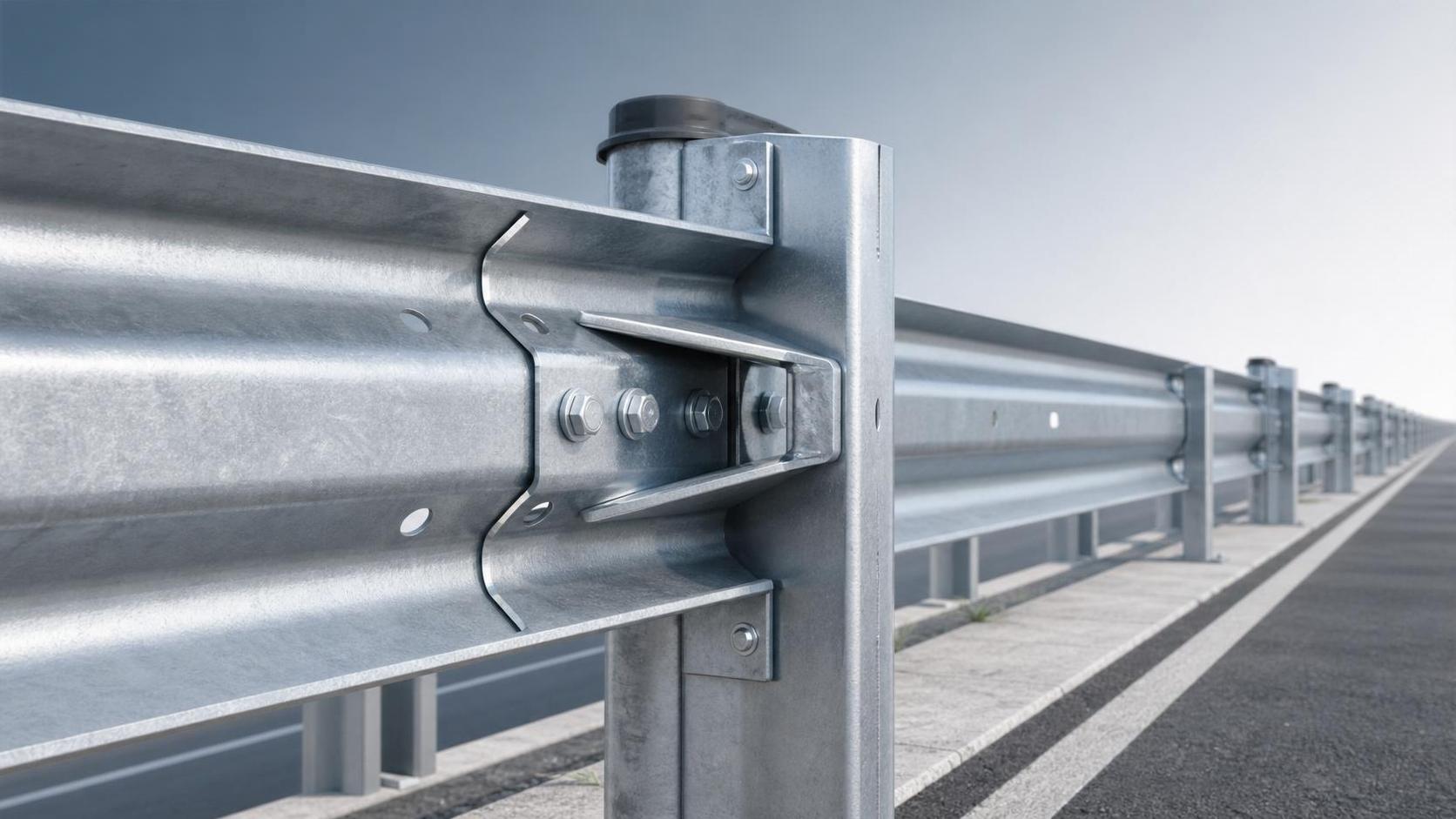

لا يقتصر دور الحامل الزاوي في حاجز الطرق السريعة على تثبيت الأجزاء معًا. فهو يساعد على الحفاظ على الهندسة والتباعد ومقاومة النظام عندما تدفعه صدمة مركبة إلى ما يتجاوز الظروف الساكنة المعتادة.

ولهذا السبب يجب تقييم حدود التحميل مقابل متطلبات التركيب الفعلية. فالسعة الساكنة وحدها لا تكفي للاستخدام على جانب الطريق، حيث تتحكم الصدمة الديناميكية والتدهور البيئي غالبًا في الأداء طويل الأمد.

ومن منظور التقييم، ينبغي اعتبار الحامل جزءًا من مجموعة التقييد الكاملة. فإذا كانت قدرته أقل من العناصر المجاورة، فقد يفشل النظام عند نقطة التوصيل قبل أن يمتص القضيب الطاقة كما هو مقصود.

ما الذي يحدد حد تحميل الحامل الزاوي

يشير حد التحميل عادةً إلى أقصى قوة أو إجهاد مركب يمكن للحامل تحمله دون حدوث تشوه دائم أو تشقق أو تمزق في فتحة البرغي أو انزلاق في الوصلة يتجاوز السماحات المسموح بها.

عمليًا، يعتمد الحد الحقيقي على عدة متغيرات مترابطة:

• درجة الفولاذ والسماكة
• هندسة الحامل ونصف قطر الثني
• موضع الفتحة والمسافة عن الحافة
• نوع البرغي والشد المسبق وتخطيط الوصلة
• تأثير الجلفنة أو الطلاء على السماحات
• محاذاة التركيب وظروف الموقع

يمكن للحسابات البسيطة تقدير مقاومة التحمل والقص والانحناء. ومع ذلك، غالبًا ما تتطلب التركيبات الجانبية للطريق مراجعة أوسع لكيفية تصرف الحامل الزاوي ضمن التكوين الكامل للحاجز المختبر ضد الصدمات.

عوامل المادة والتصنيع المؤثرة في الأداء

يبدأ أداء الحامل قبل تركيب الموقع بفترة طويلة. تؤثر تفاصيل التصنيع مباشرةً في ما إذا كان حد التحميل المصمم واقعيًا وقابلًا للتكرار عبر الدفعات.

بالنسبة لحواجز الطرق السريعة والمنتجات الفولاذية، تُعد القدرة الإنتاجية مهمة لأن الحوامل تتعرض للتعب والرطوبة وأملاح الطرق والأحمال الزائدة العرضية. إن مراحل التصنيع مثل الحفر والثني وإزالة الصدأ والتقوية بالرصّ والفحص غير الإتلافي والجلفنة والطلاء ليست خطوات تجميلية.

فهي تؤثر في بدء التشققات، والثبات البُعدي، ومتانة السطح، ومقاومة التآكل. وقد يؤدي الثني غير المضبوط جيدًا إلى تقليل مقاومة المقطع الفعالة. كما أن الثقوب غير المتراصة قد تُدخل تحميلًا لا مركزيًا. وقد يؤدي ضعف تغطية الطلاء إلى تقصير عمر الخدمة في البيئات الجانبية القاسية.

وعندما تُنتَج الحوامل وفق رسومات المشروع، ينبغي أن تؤكد المراجعة أن سماحات التصنيع وطرق الفحص تتوافق مع السلوك الإنشائي المطلوب، وليس فقط مع الشكل الاسمي.

أنماط الفشل النموذجية التي تستحق الفحص

متى يصبح التقييم أكثر تطلبًا

ليست كل مشاريع الطرق الجانبية تفرض الطلب نفسه على الحامل الزاوي. فالقطاعات المستقيمة من الطرق السريعة ذات الأحمال المتوقعة تختلف عن الجسور والمنحدرات والجزُر الوسطية والمقاطع الخطرة من الطرق.

وعادةً ما تكون هناك حاجة إلى مزيد من الانتباه عندما:

• ينتقل الحاجز بين أنظمة مختلفة
• يتغير تباعد الأعمدة
• يُخصَّص ارتفاع القضيب أو الإزاحة
• يكون الموقع عالي التعرض للتآكل
• تتضمن رسومات المشروع حوامل غير قياسية

في هذه الحالات، غالبًا ما لا تكفي مراجعة قيم الكتالوج وحدها. يجب التحقق من الحامل مقابل حالة الدعم الفعلية، ومقطع القضيب، وإعادة توزيع القوة المتوقعة أثناء الصدمة.

قراءة بيانات المنتج بطريقة مفيدة

عندما يدّعي نظام الحاجز المقاوم للصدمات مستوى عالٍ من المقاومة، ينبغي أن تربط مراجعة الحامل هذا الادعاء بتفاصيل قابلة للقياس. تساعد شهادات المواد وسجلات الطلاء وفحوصات الأبعاد ومراجع الاختبار على التمييز بين التجميعات المتينة والنسخ العامة.

ومن الأمثلة المفيدة Norway Guardrail، المستخدم في الطرق السريعة والمقاطع الخطرة من الطرق. صُمم شكله المتموج لامتصاص طاقة الاصطدام وتوجيه المركبات مرة أخرى إلى مسارها، بينما تدعم الجلفنة بالغمس الساخن عمر خدمة يتجاوز 20 عامًا في الظروف المكشوفة.

وعند التقييم، لا تكون النقطة هي اسم المنتج نفسه. بل تتمثل في ما إذا كان الحامل والعناصر المتصلة به يدعمون نفس هدف الأداء، مع امتثال يمكن تتبعه لمعايير مثل معيار U.S. AASHTO M180 ومتطلبات البرازيل ANBT.

فحوصات عملية قبل الاعتماد

عادةً ما تجمع المراجعة الموثوقة بين أدلة التصميم والتصنيع والتركيب. وتكون الفحوصات التالية مفيدة بشكل خاص عند التحقق من الحامل الزاوي للتطبيقات الجانبية للطريق:

• التأكد من أن الحامل يطابق الرسومات المعتمدة وهندسة القضيب.
• التحقق مما إذا كانت الأحمال المحسوبة تعكس ظروف الصدمة، وليس الحمل الميت فقط.
• مراجعة جودة الثني ودقة الثقوب وسجلات سماكة الطلاء.
• التحقق من الفحص غير الإتلافي أو الفحص عندما تتطلب التفاصيل الحرجة ذلك.
• تقييم ما إذا كانت البراغي والأعمدة والقضبان تمتلك قدرات متوازنة.
• البحث عن أدلة على أن الإنتاج المخصص يتبع مجموعة المعايير المحددة.

وهنا يمكن للتصنيع متكامل الخدمات أن يقلل من عدم اليقين. فعندما تكون مواءمة التسعير، وتكييف التصميم، والتصنيع، ودعم التركيب متوافقة، يصبح من الأسهل تتبع المسؤولية عن أداء الحامل عبر سلسلة المشروع بأكملها.

خطوة تالية سليمة

يجب الحكم على حدود تحميل الحامل الزاوي بوصفها جزءًا من سلوك النظام، لا كأجزاء معدنية منفصلة. أفضل القرارات تأتي من الربط بين الحسابات الإنشائية، وجودة التصنيع، والحماية من التآكل، ودقة التركيب.

وعند مقارنة حلول الطرق الجانبية، ابدأ برسومات المشروع، وظروف الصدمة المتوقعة، وبيئة الطلاء، والمعايير ذات الصلة. ثم تحقّق مما إذا كانت تفاصيل الحامل المقترحة يمكن تصنيعها بشكل متسق والتحقق منها مقابل تلك المتطلبات قبل بدء التركيب.
