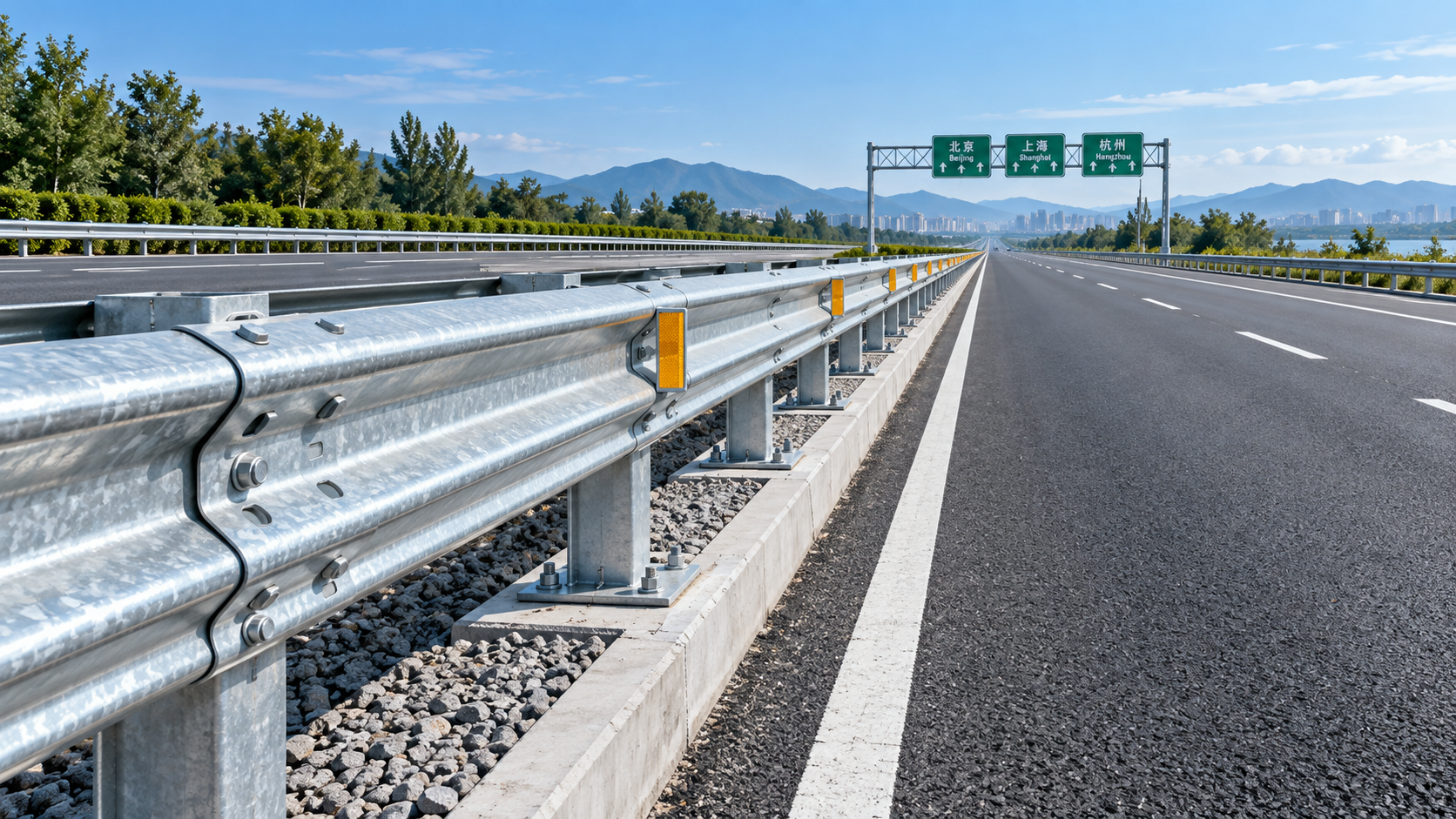

هل يناسب حاجز الحماية ذو الأعمدة Z تطبيقات الجزر الوسطية على الطرق السريعة المقسمة؟ بالنسبة للموزعين والوكلاء وموردي المشاريع، يعد اختيار نظام الحواجز المناسب أمرًا أساسيًا لتلبية متطلبات السلامة والمتانة والتركيب.
الإجابة المختصرة هي نعم، ولكن فقط عندما يكون نظام حاجز الحماية ذو الأعمدة Z مصممًا هندسيًا ليتوافق مع هندسة الجزيرة الوسطية والتأثيرات المتوقعة واللوائح المحلية وتكوين السكة المختار.
بالنسبة لشركاء القنوات، لا تتمثل المسألة الأساسية في قدرة عمود على شكل Z على تثبيت حاجز الحماية، بل في مدى استيفاء النظام الكامل الذي تم اختباره أو تحديد مواصفاته لمتطلبات أداء المشروع.
قد تنطوي مشاريع الجزر الوسطية على مساحات عمل ضيقة وحركة مرور متقابلة وظروف تربة صعبة ومنشآت تصريف ووصول محدود لأعمال الصيانة. وتتطلب هذه الظروف اختيارًا دقيقًا للمنتج قبل تقديم عروض الأسعار أو الالتزام بالتوريد.
ما الذي يقصده المشترون عادةً عند السؤال عن ملاءمة الجزيرة الوسطية؟
معظم المشترين الذين يسألون عن حاجز الحماية ذو الأعمدة Z للجزر الوسطية في الطرق السريعة المقسمة يقيّمون مخاطر التوريد، وليسوا ببساطة يقارنون مقاطع الأعمدة. فهم يحتاجون إلى الثقة بأن المواد الموردة تتوافق مع التصميم المعتمد.
يحتاج الموزعون عادةً إلى معرفة ما إذا كان النظام قادرًا على تلبية مواصفات المناقصة، وما إذا كانت المكونات ستظل متوافقة، وما إذا كان مقاول التركيب يستطيع العمل بكفاءة داخل الجزيرة الوسطية.
يحتاج الوكلاء أيضًا إلى وثائق فنية واضحة. فقد يطلب مالكو الطرق السريعة والاستشاريون والمقاولون رسومات، ودرجات الفولاذ، ومعلومات الطلاء، والتفاوتات البعدية، وأدلة على الاختبارات أو الاعتمادات المطبقة.
يجب أن يمنع حاجز الجزيرة الوسطية أو يقلل من اختراق المركبات إلى الجانب المقابل، مع التحكم في مخاطر ركاب المركبة. ويعتمد توقع الأداء الدقيق على حجم حركة المرور وسرعة التصميم ومزيج المركبات وعرض الجزيرة الوسطية والمعايير الحاكمة.
لذلك، ينبغي تقييم أعمدة Z باعتبارها جزءًا واحدًا من مجموعة حاجز طولي متكاملة. فالسكة والفاصل والموصل والوصلة والمسامير وتباعد الأعمدة وحالة الأساس ومعالجة النهايات كلها عوامل مهمة.
متى يكون حاجز الحماية ذو الأعمدة Z خيارًا عمليًا؟
يمكن أن يكون حاجز الحماية ذو الأعمدة Z المصمم بشكل صحيح عمليًا للعديد من تطبيقات الطرق السريعة المقسمة، لا سيما عندما تكون حواجز العوارض الفولاذية المجلفنة محددة في المواصفات وتتوافق ظروف المشروع مع تصميم النظام.
توفر الأعمدة الفولاذية على شكل Z كفاءة إنشائية بفضل مقطعها المشكل. ويمكنها توفير مقاومة مفيدة مع التحكم في استخدام المواد ووزن النقل ومتطلبات المناولة لبرامج توريد الطرق السريعة ذات الكميات الكبيرة.
غالبًا ما يُنظر إليها كخيار مناسب عندما يكون تركيب الأعمدة المدقوقة ممكنًا. ويمكن أن يدعم ذلك تنفيذًا سريعًا نسبيًا مقارنةً بالحلول التي تتطلب أعمال أساسات واسعة الصب في الموقع، رهناً بفحوصات الأرض والمرافق.
بالنسبة للموزعين، يمكن أن تعزز ميزة التركيب هذه الجدوى التجارية. فقد يؤدي التركيب الأسرع إلى تقليل تعرض المقاول لتكاليف العمالة ووقت إغلاق المسارات ومتطلبات المعدات وتعطيل المشروع بشكل عام.
ومع ذلك، لا يمكن استبدال عمود Z تلقائيًا بأي نظام حاجز ذي عارضة W أو عارضة ثلاثية أو نظام حاجز خاص. ويجب أن تظل هندسة التوصيل وافتراضات أداء التصادم متسقة مع تفاصيل المشروع المعتمدة.
عمليًا، ينبغي للموردين تقديم العمود فقط مقابل رسومات مؤكدة أو تكوين هندسي محدد. إذ إن بيع الأعمدة الفردية دون تأكيد التوافق قد يسبب نزاعات مكلفة على مستوى الموقع.
عرض الجزيرة الوسطية والانحراف هما أول مسألتي تصميم
غالبًا ما يكون عرض الجزيرة الوسطية هو العامل الحاسم. فقد يكون الحاجز الذي ينحرف بدرجة كبيرة أثناء الصدم غير مناسب عندما تكون المسارات المتقابلة أو الأجسام الثابتة أو دعامات الجسور أو مخاطر التصريف قريبة خلفه.
صُممت أنظمة حواجز الحماية الفولاذية لامتصاص الطاقة وإعادة توجيهها، وهو ما ينطوي عمومًا على قدر من الحركة. ويجب مقارنة مسافة الانحراف المتاحة بمنطقة الخلو المحمية خلف الحاجز.
في الجزيرة الوسطية العريضة، قد يوفر حاجز الحماية التقليدي ذي العارضة والأعمدة Z حلًا فعالًا عندما يظل عرض التشغيل المختبر أو المحدد ضمن المساحة المتاحة.
في الجزيرة الوسطية الضيقة، قد يحتاج المشترون إلى ترتيب أكثر صلابة، أو تقليل تباعد الأعمدة، أو استخدام مقطع سكة مختلف، أو أعمدة أقوى، أو نوع حاجز بديل مصمم لانحراف محدود.
ينبغي للموزعين تجنب وصف أي حاجز حماية قياسي ذي أعمدة Z بأنه «آمن للجزيرة الوسطية» دون توضيح. والعبارة الصحيحة هي أن الملاءمة تعتمد على الاحتواء المطلوب وأداء عرض التشغيل.
اطلب من مهندس المشروع مستوى أداء الحاجز المطلوب والانحراف المسموح به وإزاحة الخطر. توفر هذه المدخلات الثلاثة أساسًا أقوى لاختيار المنتج من عرض الجزيرة الوسطية وحده.
يجب أن تعمل هيئة السكة والتباعد والموصلات كنظام واحد
مقطع العمود ليس سوى عنصر إنشائي واحد. إذ يحدد شكل السكة توزيع الأحمال، بينما يؤثر تباعد الأعمدة في الصلابة وسلوك الصدم وكمية المواد وإنتاجية التركيب.
تعد حواجز الحماية ذات عارضة W شائعة لتطبيقات جوانب الطرق والجزر الوسطية، لكن التكوين المناسب يعتمد على معيار المشروع. وقد تُختار السكك ذات العارضة الثلاثية عندما تكون هناك حاجة إلى قوة أو ارتفاع إضافيين.
تكتسب الفواصل أهمية مماثلة لأنها تفصل السكة عن العمود. ويمكن أن يساعد هذا التباعد السكة على التشوه وإعادة توجيه المركبات بفاعلية أكبر أثناء حدث الصدم.
يجب أن تتوافق الوصلات مع ترتيب السكة المعتمد. وينبغي التحكم في فتحات المسامير وأبعاد الشقوق ومواقع الوصلات والوردات وممارسات عزم الشد لتجنب التعديلات الميدانية التي تضعف سلوك النظام.
بالنسبة للمشاريع التي تستخدم مجموعات العارضة الثلاثية، ينبغي تحديد موصل الموجة الثالثة وفقًا للرسومات ذات الصلة ومقطع السكة ونمط المسامير ومتطلبات الطلاء.
يعزز شركاء القنوات مصداقيتهم من خلال تسعير جداول مكونات كاملة بدلًا من أوزان فولاذ منفصلة. ويقلل الجدول الكامل من حالات الإغفال المتعلقة بالمسامير والفواصل وقطع النهايات والعاكسات ومكونات الانتقال.
تكتسب الحماية من التآكل أهمية أكبر في بيئات الجزر الوسطية الصعبة
قد تعرض الجزر الوسطية للطرق السريعة الحواجز الفولاذية للمياه الراكدة وأملاح إزالة الجليد ورذاذ المركبات ورطوبة التربة وأضرار قص الأعشاب وتأخر الصيانة. ولذلك ينبغي تقييم الحماية من التآكل مبكرًا.
يستخدم الجلفنة بالغمس الساخن على نطاق واسع لمكونات حواجز الحماية على الطرق السريعة، لأنها توفر حماية متينة بالزنك عبر الأسطح الفولاذية المكشوفة والحواف والثقوب المحفورة والمناطق المشكلة.
ينبغي أن تتبع كتلة أو سماكة الطلاء المطلوبة مواصفات العقد والمعيار المطبق. وعلى المشترين طلب سجلات الفحص بدلًا من الاعتماد على بيان عام للجلفنة فقط.
في البيئات شديدة التآكل، قد تتضمن متطلبات المشروع حماية مزدوجة، مثل الجلفنة يتبعها نظام طلاء معتمد. ويمكن أن يكون ذلك مفيدًا بالقرب من الطرق الساحلية أو المناطق الصناعية.
يبقى إعداد السطح مهمًا قبل الجلفنة أو الطلاء. وقد تشمل ضوابط التصنيع إزالة الصدأ والقذف بالخردق عند الاقتضاء وفحص الثقوب والتحقق من الأبعاد قبل التشطيب النهائي.
ينبغي للموزعين أيضًا مراعاة التغليف والتخزين. فقد تتكون الصدأ الأبيض على المنتجات المجلفنة المكدسة وهي رطبة، بينما قد تؤدي الحزم المتضررة إلى تعقيد فحوصات القبول في موقع المشروع.
كيفية تأهيل مورد حاجز الحماية ذو الأعمدة Z قبل تقديم عرض السعر
بالنسبة للوكيل أو الموزع، ينبغي أن يبدأ تأهيل المورد بالقدرة التصنيعية. يجب أن يكون المنتج قادرًا على تشكيل الأعمدة بشكل موثوق، وتخريم ثقوب دقيقة، والتحكم في سماكة الفولاذ، والحفاظ على أبعاد متكررة ومتسقة.
اطلب رسومات تصنيع توضح طول العمود وأبعاد المقطع ومواضع الثقوب وارتفاعات السكك وواجهات المكونات. وتكشف هذه الوثائق ما إذا كان المورد يفهم نظام المشروع، وليس مجرد معالجة الفولاذ الخام.
تعد قابلية تتبع المواد عنصر تحكم مفيدًا آخر. إذ تساعد شهادات المصنع وتأكيد درجة الفولاذ وسجلات الجلفنة وتحديد الدفعات الموزعين على الاستجابة عندما يطلب الاستشاريون أدلة الجودة بعد التسليم.
بالنسبة للمواصفات المتخصصة، اسأل عما إذا كان بإمكان الشركة المصنعة دعم الاختبارات غير الإتلافية وفحص اللحام عند استخدام اللحام وفحوصات الطلاء وترتيبات الفحص من طرف ثالث قبل الشحن.
تؤثر القدرة واللوجستيات أيضًا في نتائج المشروع. إذ تتطلب امتدادات حواجز الحماية الطويلة إنتاجًا منسقًا وتجميعًا في حزم وتخطيط الحاويات وتسلسل التسليم وتوافر قطع الغيار للمواد التالفة أو المفقودة في الموقع.
يمكن للشركة المصنعة التي توفر عرض الأسعار ودعم التصميم والتصنيع والجلفنة والطلاء وتنسيق التركيب أن تقلل عمليات التسليم بين الأطراف وتجعل حزم الجزر الوسطية المعقدة أسهل إدارة لشركاء القنوات.
أسئلة ينبغي للموزعين طرحها قبل تقديم توصية
قبل التوصية بنظام ما، أكد المعيار الحاكم ومتطلبات سلطة الطرق وسرعة حركة المرور وتخطيط الجزيرة الوسطية واعتبارات مركبة التصميم وتصنيف الاحتواء أو الأداء المحدد للمشروع.
اسأل عما إذا كانت الأعمدة ستدق في تربة طبيعية أو ردم مدكوك أو صخر أو خرسانة أو هيكل جسر. إذ يمكن لظروف التركيب أن تغير بصورة جوهرية طول العمود وعمق التثبيت وطريقة الإنشاء.
حدد المرافق والعبارات وقنوات التصريف وقواعد الإنارة ودعامات اللافتات والعوائق الأخرى ضمن منطقة عمل الحاجز المتوقعة. ويمكن لهذه التفاصيل أن تحدد ما إذا كان الترتيب التقليدي ممكنًا.
وضح ما إذا كانت الجزيرة الوسطية تتطلب حماية أحادية الجانب أو ثنائية الجانب. فقد يحتاج الحاجز المعرض لحركة المرور من كلا الاتجاهين إلى ترتيب سكة مختلف عن تركيب جانب الطريق.
أكد متطلبات النهايات الانتقالية والانتقالات في أقرب وقت ممكن. فكثيرًا ما تفشل جداول توريد حواجز الحماية لأن النهايات وانتقالات الجسور والأقسام الخاصة أُغفلت من جدول الكميات الأولي.
وأخيرًا، حدد الجهة المسؤولة عن الموافقة الهندسية النهائية. يمكن للموزع تقديم الخيارات الفنية والوثائق، لكن ينبغي للمصمم المسؤول أو سلطة الطرق اعتماد تطبيق الحاجز النهائي.
موقف تجاري واضح لشركاء القنوات
يمكن أن يناسب حاجز الحماية ذو الأعمدة Z تطبيقات الجزر الوسطية على الطرق السريعة المقسمة عندما يُختار كجزء من نظام حواجز متوافق ومصمم هندسيًا بشكل صحيح، يتمتع بعرض تشغيل كافٍ وخصائص أداء معتمدة.
تتمثل أقوى مزاياه التجارية في التصنيع الفعال للفولاذ وقابلية التوريد على نطاق واسع والتركيب العملي للأعمدة المدقوقة والمرونة للمشاريع التي تتطلب أبعادًا مخصصة أو أنماط تخريم أو طلاءات أو مكونات مرتبطة بالسكك.
يتمثل الخطر الرئيسي في التعامل مع عمود Z كسلعة مستقلة. ويجب مراجعة تطبيقات الجزر الوسطية مقابل مساحة الانحراف ومتطلبات الصدم وظروف التربة والتعرض للتآكل وتفاصيل النظام المعتمدة.
بالنسبة للموزعين والوكلاء، يتمثل النهج الأفضل في جمع مدخلات المشروع قبل تقديم عرض السعر، وتوريد حزمة مكونات كاملة، والحصول على موافقة واضحة للرسومات والمواد والطلاءات الواقية.
تحول هذه العملية عرض سعر حاجز الحماية إلى حل نقل موثوق. كما أنها تحمي شريك القناة من مطالبات عدم التوافق ونطاق التوريد غير المكتمل وتأخيرات التركيب التي يمكن تجنبها.
