لماذا يُعدّ تطابق حجم وحمولة وصلة Fish Plate Connector أمرًا مهمًا

يُعد اختيار الأحجام المناسبة وسعة التحميل المناسبة لوصلة Fish Plate Connector أمرًا بالغ الأهمية من أجل بنية تحتية للنقل آمنة ومتينة. يؤثر التطابق الدقيق في الاستقرار, وسرعة التركيب, وتكلفة الصيانة على المدى الطويل.

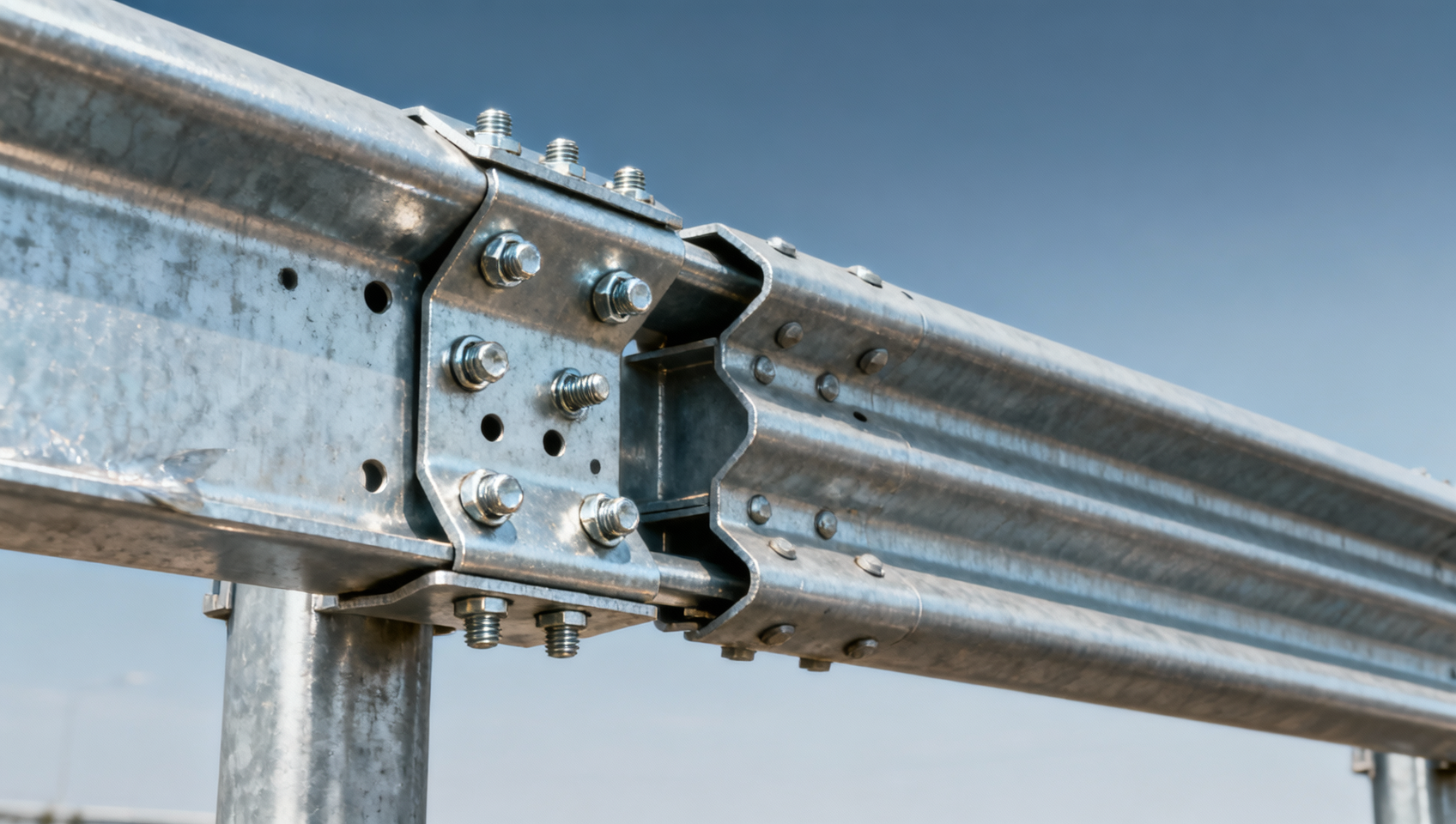

في أنظمة حواجز الطرق السريعة, ومقاطع الجسور, ومناطق الانتقال المعرّضة للصدمات, يمكن أن تؤدي وصلة Fish Plate Connector غير المتطابقة إلى تركّز الإجهاد, أو الارتخاء تحت الاهتزاز, أو تقليل الأداء العام للنظام.

لهذا السبب, يجب أن يتجاوز التقييم الفني الحجم الاسمي. وينبغي أن يشمل ملاءمة المقطع, ونمط البراغي, ودرجة الفولاذ, والطلاء, ودقة التصنيع, والأحمال الميدانية المتوقعة.

ما الذي يجب التحقق منه قبل تأكيد وصلة Fish Plate Connector

تبدأ المراجعة العملية عادةً ببعض الفحوصات الأساسية. وإذا تم تأكيد هذه الأمور مبكرًا, يصبح من الأسهل كثيرًا تجنب تعديلات التصميم اللاحقة وتأخيرات التركيب.

• طابق سماكة الوصلة, وتباعد الثقوب, وهندسة المقطع مع السكة أو العارضة المتصلة. وغالبًا ما تتسبب الأخطاء البعدية الصغيرة في فقدان الشد المسبق للبراغي وانتقال غير متساوٍ للقوة أثناء الخدمة.
• أكد حالة حمل التصميم أولًا, بما في ذلك حمل الصدم, والاهتزاز الديناميكي, والانحناء الموضعي. فقد تكون وصلة Fish Plate Connector التي تم اختيارها بناءً على الحمل الساكن فقط أقل من المستوى المطلوب.
• تحقق من درجة الفولاذ وجودة التشكيل معًا. فالقوة على الورق ليست كافية إذا كان الثقب, أو الثني, أو حالة الحافة تقلل من الأداء الفعلي للقطعة.
• راجع الحماية من التآكل بناءً على التعرض في الموقع. يمكن أن يؤثر الجلفنة, أو الطلاء, أو طلاءات الزنك-الألومنيوم-المغنيسيوم بشكل كبير في عمر الخدمة بالقرب من السواحل أو طرق أملاح إزالة الجليد.
• تحقق من توافق التفاوتات مع المكونات والمثبتات المجاورة. ويساعد التوافق الجيد على تقليل أعمال التصحيح أثناء التركيب ويساعد وصلة Fish Plate Connector على الحفاظ على تماس ثابت تحت أحمال المرور.
• اطلب سجلات التصنيع والاختبار. يوفر الاختبار غير الإتلافي, والسفع بالخردق, وإزالة الصدأ, والتحكم في الطلاء أدلة مفيدة عند تقييم موثوقية الوصلة.

كيفية مطابقة الحجم مع ظروف الحمل الفعلية

أفضل وصلة Fish Plate Connector ليست ببساطة الأكبر حجمًا. بل هي التي تتطابق مع العنصر المتصل, ومسار الصدم المتوقع, وبيئة الصيانة.

ابدأ بهندسة الوصلة

تحقق من العرض, والسماكة, وقطر الثقب, ومسافة الحافة, وطول التراكب. تحدد هذه الأبعاد ما إذا كانت الوصلة تستطيع توزيع القوة بسلاسة من دون تمزق موضعي أو انزلاق البراغي.

ثم قيّم مسار الحمل

في تطبيقات النقل, نادرًا ما تبقى الأحمال محورية بحتة. فصدم المركبات, وانحراف حواجز الطريق, وحركة الجسور, والتمدد الحراري كلها تغيّر طريقة أداء وصلة Fish Plate Connector مع مرور الوقت.

إذا كانت الوصلة تقع بالقرب من منطقة انتقال عالية المخاطر, فقد تكون هناك حاجة أيضًا إلى عناصر مجاورة أقوى. وفي مثل هذه الحالات, قد تكون الأنظمة التي تستخدمOpen Box Beam 2.4m ذات صلة بسبب معامل المقطع العالي للغاية وصلابة الانحناء لديها.

جدول مقارنة سريع للتقييم

الحالات الشائعة التي يسبب فيها التطابق الخاطئ مشكلات

مقاطع الجسور ومناطق تأثير التمدد

تشهد هذه المواقع غالبًا اهتزازًا وحركة مجتمعين. وقد تجتاز وصلة Fish Plate Connector فحوصات القوة الأساسية لكنها قد ترتخي مع ذلك إذا كان موضع الشق, أو تثبيت البراغي, أو التحكم في التفاوتات ضعيفًا.

من المفيد مقارنة أبعاد الرسومات بالعينات المصنّعة الفعلية قبل الإنتاج الكمي. ويكون ذلك مفيدًا بشكل خاص عندما تتفاعل تفاصيل الوصلة مع عدة مكونات فولاذية.

الفتحات الوسطية, والمنحدرات, ومناطق التفرع

يتغير اتجاه الصدم بسرعة في هذه المقاطع. وينبغي التحقق من وصلة Fish Plate Connector من حيث متطلبات الانحناء الموضعي, وليس فقط متوسط حمل الخط عبر نظام الحاجز.

عندما يحتاج الحاجز نفسه إلى استجابة أقوى للصدمات, يمكن للعناصر المجاورة ذات الصلابة الأعلى أن تحسن الأداء. على سبيل المثال, يكون Open Box Beam 2.4m مناسبًا غالبًا لمقاطع الطرق السريعة عالية المخاطر ومناطق حماية الدعامات.

تفاصيل غالبًا ما يتم التغاضي عنها

• لا تراجع سعة الوصلة وحدها. إذ يمكن أن تحد درجة البراغي, واختيار الغسالات, وجودة الثقوب من قوة التشغيل الفعلية للمجموعة الموصولة الكاملة.
• انتبه إلى تشطيب الحواف بعد الثقب أو القطع. فقد تؤدي النتوءات, أو المناطق المتأثرة بالحرارة, أو إزالة الصدأ الضعيفة إلى تسريع فشل الطلاء وتقليل عمر خدمة وصلة Fish Plate Connector.
• تحقق مما إذا كان الوصول أثناء التركيب يؤثر في جودة الشد. فقد يظل التصميم الصحيح ضعيف الأداء إذا كانت هندسة الموقع تمنع عزم شد ثابتًا للبراغي أو تمنع المحاذاة.
• اطلب تحققًا قائمًا على العينات للمشاريع الحرجة. فكثيرًا ما يكشف التركيب التجريبي عن تراكم التفاوتات الذي يصعب ملاحظته من الرسومات وأوراق البيانات وحدها.

ما الذي ينبغي أن تتضمنه عملية التوريد الموثوقة

بالنسبة لمنتجات الفولاذ الخاصة بالنقل, يعتمد أداء الوصلة بدرجة كبيرة على التحكم في العملية. وينبغي أن تعمل عملية عرض السعر, ومراجعة التصميم, والتصنيع, ودعم التركيب كسلسلة واحدة متصلة.

يشمل مسار الإنتاج الموثوق عادةً الثقب, والثني, وإزالة الصدأ, والسفع بالخردق, والاختبار غير الإتلافي, والجلفنة, والطلاء. وعندما تُصنَّع الأجزاء وفقًا لرسومات المشروع, تساعد هذه الخطوات على إبقاء وصلة Fish Plate Connector متسقة مع القصد التصميمي الفعلي.

وهذا مهم بشكل خاص عند إنتاج حواجز الطرق والمنتجات الفولاذية ذات الصلة لمشاريع الطرق السريعة المخصصة. فالتصنيع الدقيق يقلل من مشكلات المطابقة ويحسن كفاءة التركيب في الموقع.

طريقة عملية لاتخاذ القرار

إذا كانت وصلة Fish Plate Connector قيد التقييم لمشروع قائم, فابدأ بثلاثة أسئلة: هل تتطابق مع الرسم تمامًا, وهل تتوافق مع حالة الحمل الحقيقية, وهل يمكن التحقق من جودة العملية؟

إذا كانت إحدى هذه الإجابات غير واضحة, فاطلب حسابات منقحة, أو تأكيدًا بالعينة, أو سجلات التصنيع قبل الموافقة. فعادةً ما توفر هذه الخطوة الإضافية وقتًا أكبر بكثير من تصحيح وصلة فاشلة لاحقًا.

باختصار, إن الاختيار الجيد لوصلة Fish Plate Connector يتمحور فعليًا حول مواءمة الهندسة, والحمل, والمتانة, وجودة التصنيع معًا. وبمجرد أن تظل هذه العناصر الأربعة متوافقة, يصبح اتخاذ القرار أكثر ثقة وعملية.
