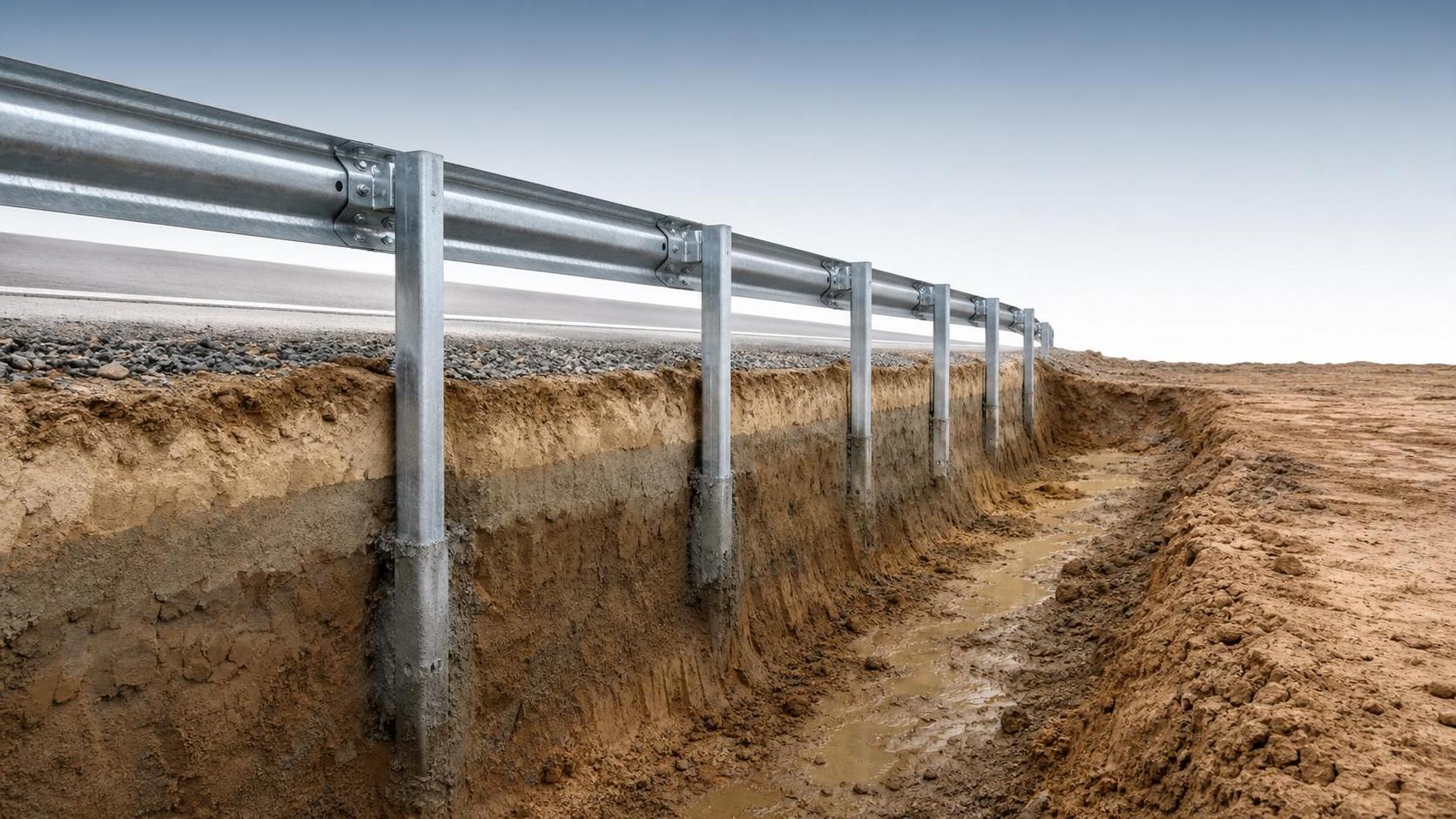

تباعد أعمدة حواجز الحماية وظروف التربة: ما الذي يجب فحصه أولاً

قبل التحقق من دقة التركيب, ابدأ بالأرض. لا يؤدي تباعد أعمدة حواجز الحماية وظيفته كما هو مقصود إلا عندما تتوافق ظروف التربة مع افتراضات التصميم.

تؤثر تلك المراجعة الأولى في سلوك الصدم, وعمق تثبيت العمود, والاستقرار طويل الأجل, والقبول أثناء التقييم الفني. إذا كانت الأرض أضعف من المتوقع, فقد يظل الأداء دون المستوى حتى مع التباعد الصحيح.

في مشاريع الطرق العملية, يوفر الفحص المبكر الوقت. فهو يساعد على تحديد ما إذا كان النظام المختار, والفاصل بين الأعمدة, وطريقة التركيب تناسب الموقع الفعلي بدلاً من الرسم فقط.

لماذا لا يمكن مراجعة تباعد أعمدة حواجز الحماية بمفرده

يعمل عمود حاجز الحماية كجزء من نظام. يؤثر التباعد, وارتفاع السكة, ومقطع العمود, وعمق التثبيت, ومقاومة التربة في بعضها البعض أثناء اصطدام المركبة.

قد يقلل التباعد الأوسع من استخدام المواد, لكنه يزيد المتطلبات على كل عمود. وعندئذ يمكن للتربة الألين أو المشبعة أن تسمح بانحراف أكبر أو دوران مبكر.

عادةً ما يحسن التباعد الأقرب الاستمرارية وتقاسم الأحمال. ومع ذلك, إذا كانت طبقة الأساس غير مستقرة, فلن يحل التخطيط الأكثر تقارباً وحده المشكلة الأساسية.

لهذا السبب يجب أن تبدأ المراجعة الفنية بالعلاقة بين تباعد أعمدة حواجز الحماية والأرض التي تدعمها.

فحوصات التربة الأولى الأكثر أهمية

ابدأ بقدرة التحمل. السؤال الرئيسي بسيط: هل تستطيع التربة مقاومة الأحمال الجانبية والرأسية التي ينقلها عمود حاجز الحماية أثناء الصدم وطوال عمر الخدمة؟

ثم راجع محتوى الرطوبة. غالباً ما تفقد التربة الرطبة صلابتها, خاصة في مناطق الردم, والأكتاف, ومناطق انتقال التصريف.

يأتي بعد ذلك استقرار المنحدر. في السدود الترابية أو مقاطع الطرق الخطرة, قد يتغير أداء العمود إذا كانت حافة الكتف قريبة جداً أو كان التآكل نشطاً.

أكد أيضاً ما إذا كانت حافة الطريق تحتوي على تربة طبيعية, أو ردم هندسي, أو صخور, أو طبقات مختلطة. يمكن أن تؤدي الأرض المتغيرة إلى سلوك غير متسق لأعمدة حواجز الحماية عبر مسافات قصيرة.

• قدرة التحمل ومستوى الدمك
• حالة الرطوبة ومسار التصريف
• عرض الكتف وهندسة المنحدر
• وجود جيوب لينة أو ردم مفكك
• خطر الصقيع, أو الانجراف, أو الضعف الموسمي

كيف تتغير قرارات التباعد حسب ظروف الموقع

يجب أن يقارن التقييم الفني تباعد التصميم بالأدلة الميدانية الفعلية. إذا كان دعم التربة أقل مما هو مفترض, فقد يتطلب الفاصل القياسي بين أعمدة حواجز الحماية تعديلاً.

على سبيل المثال, قد يبرر ردم الكتف المفكك تقارباً أكبر في التباعد, أو عمق تثبيت أكبر, أو تحسيناً موضعياً للأرض. قد تتطلب الأرض الصخرية طرق حفر أو تثبيت مختلفة.

التصريف عامل شائع آخر. يمكن أن يؤدي سوء التصريف إلى إضعاف دعم العمود بمرور الوقت, حتى عندما تبدو قراءات التركيب الأولية مقبولة.

عندما يكون التعرض للتآكل طويل الأجل مهماً, يصبح اختيار النظام أيضاً جزءاً من المراجعة. في العديد من مشاريع الطرق السريعة,Armco Barrier يتم النظر في أنظمة لأن المقطع الموجي يساعد على امتصاص طاقة الصدم وإعادة توجيه المركبات بفعالية.

عند اقترانه بطبقة جلفنة بالغمس الساخن, يمكن للنظام أن يوفر مقاومة قوية للتآكل وعمر خدمة يزيد عن 20 years, وهو أمر مهم في البيئات الرطبة أو القاسية.

قائمة فحص ميدانية للتحقق الفني المبكر

يجب أن تكون عملية المراجعة المفيدة سريعة, وقابلة للتكرار, وقائمة على الأدلة. فالهدف ليس التحقق من الأبعاد فقط, بل تأكيد ما إذا كان عمود حاجز الحماية يمكنه تحقيق الأداء المقصود.

1. تحقق من رسومات التصميم, والفاصل المحدد بين الأعمدة, وفئة التربة المفترضة.
2. افحص حالة الكتف, ومسافة الحافة, والهبوط المرئي.
3. تحقق من تجمع المياه, ومخارج التصريف, والمناطق اللينة.
4. راجع سجلات الدمك أو قم بتأكيد الكثافة ميدانياً إذا لزم الأمر.
5. قارن عمق تثبيت عمود حاجز الحماية المخطط له مع ظروف الحفر أو الدق الفعلية.
6. ضع علامة على مناطق الانتقال قرب الجسور, والعبّارات, والسدود الترابية شديدة الانحدار.
7. وثق أي عدم تطابق بين التباعد القياسي وسلوك الأرض المحلي.

هذا النوع من قوائم الفحص ذو قيمة خاصة قبل بدء الإنتاج والتركيب الكاملين. فهو يقلل احتمال تصنيع نظام مطابق لكنه لا يزال يواجه صعوبات في الموقع.

إشارات الخطر الشائعة أثناء التقييم

تظهر بعض علامات التحذير مبكراً. ولا يصبح البعض الآخر واضحاً إلا بعد تركيب عدة أعمدة. وكلاهما مهم أثناء التقييم الفني.

• تميل الأعمدة أثناء الدق أو تُظهر مقاومة اختراق غير متسقة
• تتفكك مادة الكتف بالقرب من حافة المنحدر
• تبقى المياه حول عمود حاجز الحماية بعد هطول الأمطار
• يكون التباعد المقاس صحيحاً, لكن استقامة الخط تصبح غير مستقرة
• تظهر طبقات تربة مختلفة ضمن مسار التركيب نفسه

تشير هذه الإشارات عادةً إلى مشكلة دعم, وليس فقط إلى مشكلة في جودة التنفيذ. وهذا التمييز مهم عند تقرير ما إذا كان يجب إعادة تباعد الأعمدة, أو تحسين التربة, أو تعديل التفاصيل.

المعايير, والتصنيع, وتوافق النظام

لا يقتصر الامتثال الفني على الهندسة الميدانية. يجب أن يتوافق نظام الحاجز المختار أيضاً مع المعايير المعمول بها, وجودة التصنيع, وظروف التركيب.

بالنسبة للمشاريع التي تحتاج إلى أداء معترف به دولياً, يمكن أن تدعم شهادة النظام مراجعة المواصفات. كمثال واحد, يمكن إنتاج منتجات Armco Barrier وفقاً لمعيار U.S. AASHTO M180 ومعايير ANBT البرازيلية.

تشكل جودة التصنيع أيضاً النتائج الميدانية. تؤثر دقة الحفر, والتحكم في الثني, وإزالة الصدأ, والتصليب بالكرات المعدنية, والاختبار غير الإتلافي, والجلفنة, والطلاء جميعها في المتانة والتوافق أثناء التجميع.

إذا كان يجب تعديل تخطيط أعمدة حواجز الحماية بعد مراجعة التربة, تصبح مرونة التصنيع مهمة. يمكن للإنتاج المخصص بناءً على الرسومات أو خطط المشروع أن يقلل تأخيرات إعادة التصميم.

ما الذي يجب تأكيده قبل الموافقة على التركيب

قبل الموافقة, أكد ثلاثة أمور معاً: تباعد أعمدة حواجز الحماية المحدد, وحالة التربة المتحقق منها, واستجابة نظام الحاجز المختار في ظل تلك الظروف.

إذا كان أحد هذه العناصر غير مؤكد, فإن الموافقة سابقة لأوانها. عادةً ما تكلف المراجعة المبكرة القصيرة أقل بكثير من إعادة العمل بعد التركيب أو عدم المطابقة أثناء التفتيش.

النهج الأكثر موثوقية بسيط. افحص الأرض أولاً, وقارنها بأساس التصميم, ثم أكد أن ترتيب أعمدة حواجز الحماية لا يزال قادراً على توفير السلامة, والمتانة, والامتثال في الموقع الفعلي.
