تُصمَّم أنظمة حواجز الطرق السريعة لامتصاص طاقة الاصطدام وإعادة توجيهها، مما يساعد على إبقاء المركبات ضمن الطريق وتقليل شدة الصدمات. ويساعد فهم مكوناتها في اتخاذ قرارات اختيار أكثر أمانًا.
النقطة الأساسية بسيطة: لا يعمل الحاجز لأن عارضة فولاذية واحدة قوية، بل لأنه يتكون من مكونات مترابطة تتشوه وتنقل القوى وتوجّه المركبة بطريقة يمكن التنبؤ بها.
ما الذي يجب أن يفعله حاجز الطريق السريع أثناء الاصطدام؟
بالنسبة للباحثين الذين يقيّمون أنظمة حواجز الطرق السريعة، فإن السؤال الأول ليس أي شكل يبدو أكثر قوة، بل ما إذا كان النظام الكامل قادرًا على إدارة طاقة المركبة دون التسبب في خطر آخر.
عندما تصطدم مركبة بحاجز جانبي للطريق، يجب تقليل زخمها أو إعادة توجيهه أو كليهما. وينبغي أن يمنع الحاجز الخروج الخطير عن الطريق مع تجنب التباطؤ المفاجئ أو انقلاب المركبة بشكل خطر.
يسمح النظام المصمم بصورة صحيحة عمومًا بانحراف مضبوط. وتوزع هذه الحركة أحمال الصدمة على العارضة والأعمدة والوصلات والتربة المحيطة، بدلًا من تركيز القوى في موضع واحد.
تُركَّب الحواجز عادةً بجانب المنحدرات الترابية، ومداخل الجسور، والأجسام الثابتة على جانب الطريق، والجزر الوسطية، والمنحنيات الحادة، وغيرها من مقاطع الطرق الخطرة التي ينطوي فيها الخروج عن الطريق على عواقب جسيمة.
يعتمد الأداء على ظروف الاصطدام، بما في ذلك كتلة المركبة وسرعتها وزاوية الصدم وحالة الأرض وارتفاع العارضة وتباعد الأعمدة والخلوص المتاح خلف التركيب.
لهذا السبب لا تكفي مواصفات المواد وحدها. فقد لا يحقق مقطع عارضة عالي الجودة الأداء المطلوب إذا كانت الأعمدة أو النهايات أو البراغي أو هندسة التركيب أو ممارسات الصيانة غير صحيحة.
وللمقارنة العملية، ينبغي للقارئ اعتبار الحاجز مجموعة لإدارة الطاقة. ويتمثل غرضه في احتواء المركبة وإعادة توجيهها مع تقليل احتمالية الصدمات الثانوية الشديدة.
كيف توزع عارضة الحاجز طاقة الصدم
تُعد عارضة الحاجز أكثر مكونات حاجز الطريق السريع وضوحًا. وتُستخدم على نطاق واسع مقاطع عارضة W وعارضة Thrie لأن أشكالها توفر صلابة مفيدة مع السماح بتشوه مضبوط.
أثناء الصدم، تنحني العارضة ويتولد فيها شد على امتداد طولها. وبدلًا من إيقاف المركبة فورًا، تساعد على توجيهها بمحاذاة الطريق.
تكتسب المقاطع ذات الشكل المموج قيمة خاصة لأن هندستها يمكن أن تنثني تحت الحمل مع الحفاظ على الاستمرارية الهيكلية. كما يساهم الشكل المعرج في المتانة مقارنةً بشرائح الفولاذ المسطحة.
تُعد وصلات العارضة مهمة بالقدر نفسه. إذ تسمح المقاطع المتراكبة والبراغي الموضوعة بشكل صحيح بنقل القوة من لوح إلى آخر، لتكوين حاجز متصل بدلًا من أجزاء منفصلة.
يجب أن يتبع اتجاه الوصلة اتجاه حركة المرور المقصود. وقد يكشف التراكب غير الصحيح عن حافة تعلَق بها المركبة، مما يقلل أداء إعادة التوجيه ويزيد احتمال تلف العارضة.
تؤثر جودة التصنيع في هذا السلوك. فمواضع الثقوب وسماكة الفولاذ ودقة الثني وحالة الحواف وتغطية الطلاء تؤثر جميعها في مدى ملاءمة الألواح لبعضها ونقلها للأحمال وفقًا للتصميم.
بالنسبة للمسارات المنحنية ومقاطع المخاطر المعقدة، يمكن تصنيع حاجز طريق سريع منحني ليتبع هندسة الطريق مع الحفاظ على وظيفة الحماية المقصودة.
لماذا تُعد الأعمدة مهمة بقدر أهمية عارضة الحاجز

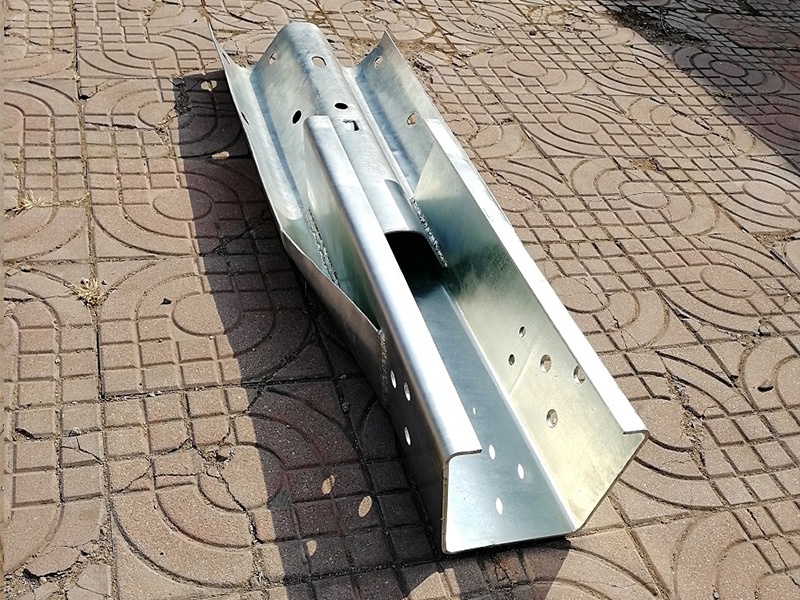

تثبت الأعمدة نظام الحاجز في الأرض وتحدد مقدار انحراف العارضة. وهي ليست مجرد دعامات موضوعة أسفل عارضة فولاذية.
عند الصدم، تقاوم الأعمدة الحركة الجانبية وتنقل القوى إلى التربة. وبحسب التصميم، قد تنحني بعض الأعمدة أو تدور أو تتحرر أو تبقى صلبة نسبيًا.
لتباعد الأعمدة تأثير كبير في الصلابة. فالتباعد الأقرب ينشئ عمومًا حاجزًا أكثر صلابة بانحراف أقل، بينما قد يسمح التباعد الأكبر بحركة وامتصاص طاقة أكثر.
ولا يعد أي من الترتيبين أفضل على نحو مطلق. فالاختيار الصحيح يعتمد على مستوى الاحتواء المطلوب، ومسافة الانحراف المتاحة، وحركة المرور المتوقعة، ومخاطر جانب الطريق، وتكوين النظام المختبر أو المعتمد.
كما تستحق ظروف التربة الاهتمام. إذ يمكن للأرض الرخوة أو المشبعة بالماء أو الصخرية أو ضعيفة الدمك أن تغير مقاومة الأعمدة، مما يجعل ظروف التركيب الميدانية مختلفة بشكل ملموس عن افتراضات التصميم الاسمية.
عندما لا تستطيع التربة توفير الدعم المتوقع، قد يحتاج المصممون إلى أساسات بديلة أو أعمدة أطول أو تركيبات معززة أو نوع مختلف من الحواجز. ويتطلب ذلك مراجعة هندسية بدلًا من الارتجال في الموقع.
ولأغراض تقييم الشراء، تأكد من أبعاد مقطع العمود ودرجة الفولاذ ومتطلبات الجلفنة وأنماط الثقوب والتوافق مع مقطع العارضة المختار قبل بدء التصنيع.
المباعدات توفر مساحة لإعادة توجيه المركبة بشكل أكثر أمانًا
المباعدات هي عناصر فاصلة تُركب بين العارضة والأعمدة. وعلى الرغم من صغر حجمها نسبيًا، فإنها تؤدي دورًا مهمًا في تحسين سلوك الحاجز عند الصدم.
من دون مباعد، قد تلامس المركبة المصطدمة عمودًا في وقت مبكر جدًا. وقد يزيد ذلك من خطر التعليق، ويعطل مسار المركبة، ويولد حملًا مركزًا عند موضع العمود.
من خلال إبقاء العارضة بعيدة عن وجه العمود، تساعد المباعدات العارضة على التشوه بحرية أكبر. ويمكنها أيضًا تحسين قدرة الحاجز على إعادة توجيه المركبة بسلاسة.
تشمل مواد المباعدات الشائعة الخشب والفولاذ والمنتجات المركبة، بحسب متطلبات النظام والتعرض البيئي والمواصفات المحلية والتوافق مع التصميم المقصود والمختبر للاصطدام.
يجب تركيب المباعد بالاتجاه والأبعاد الصحيحين. فقد يغير المكون البديل الذي يبدو مشابهًا ارتفاع العارضة والخلوص وسلوك الوصلات وتفاعل المركبة.
في مشروعات الاستبدال، لا ينبغي التعامل مع المباعدات التالفة أو المفقودة كعيوب شكلية. بل ينبغي تقييم حالتها إلى جانب تلف العارضة ومحاذاة الأعمدة وسلامة المثبتات.
بالنسبة لباحثي المعلومات، يوضح هذا المكون مبدأً مهمًا: يعتمد أداء حاجز الطريق السريع على التباعد والهندسة، وليس فقط على قوة الفولاذ أو سماكة الطلاء.
النهايات ومعالجات الأطراف تتحكمان في البداية والنهاية
تتطلب نهايات الحاجز معالجة خاصة لأن العارضة المكشوفة قد تمثل خطر اختراق أو طعن خطير أثناء الاصطدام الأمامي. وتعالج نهايات الحاجز هذا الخطر.
قد تمتص النهاية الطاقة، أو تسمح بحركة مضبوطة للعارضة، أو توجّه المركبة بعيدًا عن طرف العارضة. وتعتمد وظيفتها على التصميم المعتمد واتجاه الصدم.
لا ينبغي أبدًا اختيار النهايات بناءً على التشابه البصري فقط. إذ تعتمد فعاليتها على الترتيب الكامل للأعمدة والكابلات والمراسي ووصلات العارضة وأبعاد التركيب.
ويُعد التثبيت بالمرساة جزءًا أساسيًا آخر من أداء النهاية. فهو يوفر المقاومة التي تسمح للعارضة بتوليد الشد وإعادة توجيه المركبة المصطدمة على طول الحاجز.
قد تؤثر التعديلات الميدانية بالقرب من المداخل أو منشآت التصريف أو اللافتات أو تعارضات المرافق في هندسة النهاية. وينبغي مراجعة هذه التغييرات وفقًا لمتطلبات هيئة الطرق المعنية.
ينبغي للمفتشين البحث عن أجزاء نهاية منحنية أو كابلات مفقودة أو مراسٍ متضررة أو حواف حادة مكشوفة أو تآكل التربة. فقد تؤثر هذه الحالات في الأداء حتى عندما تبدو العارضة سليمة.
وبسبب التفاعلات المعقدة التي تنطوي عليها معالجات الأطراف، ينبغي للمشترين طلب الرسومات ووثائق النظام المختبر وتعليمات التركيب والتعريف الواضح بالمكونات من الموردين أو المصممين المؤهلين.
المثبتات والطلاءات والتصنيع تحدد الموثوقية طويلة الأجل
تربط البراغي والصواميل والوردات وملحقات الوصلات الحاجزَ ضمن نظام عامل. وقد يغير حجم المثبتات أو درجتها أو موضعها أو إحكام ربطها غير الصحيح كيفية انتقال الأحمال أثناء الصدم.
ينبغي أن تتوافق المثبتات مع النظام المحدد وأن تكون محمية من التآكل. وقد تسرّع الملحقات المختلطة أو غير المتوافقة التدهور وتخلق صعوبات صيانة في بيئات جوانب الطرق المكشوفة.
تكتسب الحماية من التآكل أهمية خاصة لأن الحواجز تتعرض للمطر ورذاذ الملح ومواد إزالة الجليد وتغيرات درجات الحرارة والحطام. ويمكن أن يقلل فقدان المقطع من الموثوقية الهيكلية على المدى الطويل.
تُستخدم الجلفنة بالغمس الساخن على نطاق واسع لحماية مكونات حواجز الطرق الفولاذية. وتساعد طبقة الزنك المطبقة بصورة سليمة على مقاومة التآكل، ويمكن أن تدعم عمر خدمة يتجاوز عشرين عامًا في الظروف المناسبة.
يشمل الإنتاج الموثوق أيضًا الثقب والثني وإزالة الصدأ والسفع بالكرات عند الحاجة والاختبارات غير الإتلافية والجلفنة والطلاء عندما تتطلب مواصفات المشروع حماية إضافية.
عند مقارنة الموردين، اسأل عما إذا كان التصنيع يتبع الرسومات المعتمدة، وما إذا كانت الفحوصات البعدية موثقة، وما إذا كانت جودة الطلاء تتحقق قبل الشحن والتركيب.
قد تشمل المعايير ذات الصلة معيار AASHTO M180 الأمريكي والمتطلبات الإقليمية المعمول بها، مثل معايير ANBT البرازيلية. وينبغي التحقق من الشهادة مقارنةً بمواصفات المشروع الفعلية.
كيفية تقييم نظام حواجز الطرق قبل اختياره
ابدأ بمشكلة جانب الطريق: حدد الخطر وسرعة حركة المرور ومزيج المركبات ومستوى الاحتواء المطلوب ومساحة الانحراف المتاحة والتضاريس والتعرض البيئي في موقع التركيب.
بعد ذلك، قيّم النظام الكامل بدلًا من طلب ألواح العارضة بصورة مستقلة. وأكد معًا مقطع العارضة ونوع العمود والمباعدات وتفاصيل النهايات ووصلات التشبيك والملحقات ومتطلبات التثبيت.
اطلب رسومات توضح الأبعاد وتباعد الثقوب وارتفاع العارضة والفواصل بين الأعمدة ومتطلبات الانحناءات وتجميعات النهايات. وتقلل هذه التفاصيل أخطاء الطلب وتبسط تنسيق التركيب.
بالنسبة لمشروعات التصدير أو المشروعات متعددة المناطق، تأكد من المعايير وتوقعات الاختبارات ومتطلبات الطلاء والتعبئة والتوثيق قبل الإنتاج. فقد تؤدي افتراضات الامتثال إلى تأخيرات مكلفة في التسليم أو الاعتماد.
ينبغي أن تظل جودة التركيب جزءًا من قرار الاختيار. فحتى المكونات المصنعة بصورة صحيحة تتطلب محاذاة مناسبة وعمق تثبيت وممارسات عزم ربط وفحصًا ميدانيًا لتؤدي الغرض المقصود منها.
ويهم أيضًا تخطيط الصيانة. إذ ينبغي فحص النظام بعد الصدمات والتحقق منه دوريًا بحثًا عن التآكل والملحقات المفقودة والأعمدة المفكوكة والنهايات التالفة والتغيرات في ظروف الأرض المحيطة.
الخيار الأكثر موثوقية هو الذي يتوافق مع مخاطر الموقع والمتطلبات الحاكمة وتصميم النظام الكامل. والمواد القوية ذات قيمة، لكن الهندسة والتركيب المنسقين هما ما يحقق الحماية الفعلية على جانب الطريق.
الخلاصة: سلامة الحواجز تأتي من النظام الكامل
يمتص حاجز الطريق السريع طاقة الاصطدام من خلال التشوه المنسق ونقل الأحمال بين العوارض والأعمدة والمباعدات والنهايات والمراسي والمثبتات والأرض الداعمة.
لإجراء تقييم مستنير، ركز على توافق النظام ودقة التصنيع والحماية من التآكل والمعايير المعمول بها وظروف التركيب. وتحدد هذه العوامل ما إذا كانت الحماية على جانب الطريق قادرة على الأداء عند الحاجة إليها.
