عندما يسأل الناس عن كيفية تصنيع حواجز الحماية ذات القائم على شكل Z لمشروعات الطرق السريعة، فإن ما يريدون معرفته عادةً أبسط من ذلك: هل سيصمد النظام النهائي فعليًا على الطريق، ويمر بالفحص، ويستمر في بيئة خارجية قاسية؟ تعتمد الإجابة بدرجة أقل على شكل القائم وحده، وبدرجة أكبر على كيفية اختيار الفولاذ وتشكيله وحمايته وفحصه قبل الشحن. فقد يبدو القائم على شكل Z جيدًا عند النظرة الأولى، لكنه قد يتسبب في مشكلات لاحقًا إذا كانت مواضع الثقوب غير دقيقة، أو كان الجلفنة غير متجانسة، أو لم يكن مقطع الفولاذ متسقًا من دفعة إلى أخرى.

في أعمال الطرق السريعة الفعلية، تهم هذه التفاصيل. يهتم المقاولون بسرعة التركيب. ويهتم المهندسون بمسار الأحمال ودقة الأبعاد والامتثال. بينما يهتم المالكون بعمر الخدمة ومتطلبات الصيانة. ويجب أن يحقق التصنيع الجيد هذه المتطلبات الثلاثة في الوقت نفسه.

ما الذي يميز حاجز الحماية ذي القائم على شكل Z في الإنتاج؟

سُمّي القائم على شكل Z نسبةً إلى شكله المقطعي. وهذا الشكل ليس مجرد تفضيل في الرسم الهندسي، بل يؤثر في الصلابة واستخدام المواد والمناولة وأداء القائم عند دعم الحاجز في ظروف اصطدام المركبات على جانب الطريق. في مشروعات الطرق السريعة، يعمل القائم والحاجز كنظام واحد، ولذلك فإن تفاوتات التصنيع ليست مسألة ثانوية. فإذا انحرف شكل القائم بدرجة كبيرة، يصبح ضبط المحاذاة في الموقع أكثر صعوبة، وقد لا يعمل الحاجز كما هو مقصود.

الإجابة المختصرة هي أن حواجز الحماية ذات القائم على شكل Z تُصنع بتشكيل الفولاذ الإنشائي في مقطع Z دقيق، ثم قص كل قطعة وثقبها ومعالجتها سطحيًا وطلائها وفحصها بحيث تطابق رسومات المشروع والمعايير المعمول بها.

قد يبدو ذلك مباشرًا، لكن كل خطوة تتضمن نقاط فشل يراقبها المشترون ذوو الخبرة عادةً عن كثب.

يبدأ الأمر بالفولاذ، وليس بالطلاء

من الأخطاء الشائعة التركيز فقط على سماكة الجلفنة أو لون الطلاء. فالفولاذ الأساسي يأتي أولًا. وبالنسبة إلى مكونات حواجز حماية الطرق السريعة، يبدأ المصنعون عادةً بفولاذ يستوفي المتطلبات الميكانيكية والكيميائية المحددة في المشروع أو في المعيار المشار إليه. وإذا قدم المشتري الرسومات، فينبغي للمصنع أن يعمل وفقًا لهذه الأبعاد ومتطلبات الأداء بدلًا من فرض مقطع قياسي لا يتجاوز كونه «قريبًا بما يكفي».

عمليًا، تشمل هذه المرحلة المبكرة غالبًا مراجعة عرض السعر، وتأكيد الرسومات، وتخطيط المواد، وجدولة الإنتاج. وبالنسبة إلى المشروعات المخصصة أو التصديرية، عادةً ما يدعم المورد القادر ما هو أكثر من التصنيع وحده. ومن الطبيعي أن تشمل الخدمة المتكاملة عرض السعر وتنسيق التصميم والتصنيع وحتى دعم التركيب عندما يتطلب المشروع ذلك.

النقطة بسيطة: إذا كانت درجة المادة غير صحيحة، فلن تتمكن أي عملية لاحقة من إصلاح ذلك بالكامل.

تشكيل مقطع Z: حيث تبدأ مراقبة الأبعاد

بعد تجهيز الفولاذ الخام، تُشكّل المادة في مقطع على شكل Z. وبحسب تجهيزات المصنع وتصميم المنتج، قد يشمل ذلك التشكيل بالدرفلة أو الثني أو مجموعة من عمليات تشكيل المقاطع. وتحدد هذه الخطوة ما إذا كان القائم سيحافظ على زوايا الشفاه الصحيحة وأبعاد الجِسر والاستقامة العامة.

تبدأ كثير من مشكلات الموقع هنا. فقد يغادر القائم الملتوي قليلًا المصنع، لكنه قد يبطئ التركيب ويتسبب في عدم انتظام خطوط الحواجز في الموقع. وفي مشروع طريق سريع، تتحول هذه المشكلة أولًا إلى مشكلة عمالة، ثم إلى مشكلة جودة مباشرة.

يولي المصنعون الذين ينتجون بانتظام وفقًا لخطط العملاء أو رسومات التصنيع اهتمامًا أكبر عادةً بهذه التفاوتات، لأنهم يعلمون أن الأجزاء يجب أن تتوافق مع نظام أكبر يضم الحواجز والفواصل والمسامير ومكونات النهايات.

القص والثقب أهم مما يبدوان

بمجرد تشكيل مقطع Z، تُقص القوائم بالطول وتُثقب وفقًا للرسم المعتمد. ويجب أن تكون المسافة بين الثقوب وقطرها والمسافة من الطرف متسقة. وهذه إحدى أقل مراحل الإنتاج إثارة، لكنها في الوقت نفسه من أكثرها تأثيرًا.

إذا كان الثقب غير دقيق، فقد يظل القائم مقبولًا من الناحية الإنشائية، لكنه يصبح صعب التركيب. عندها تبدأ فرق العمل في إجراء تعديلات ميدانية، أو إجبار الوصلات، أو إعادة تشغيل الثقوب، أو إضاعة الوقت في محاولة محاذاة المقاطع. وهذا أمر مكلف، وغالبًا ما يشير إلى ضعف التحكم في المصنع.

وبالنسبة إلى المشترين الذين يراجعون أحد الموردين، فهذا مكان مناسب لطرح أسئلة عملية: كيف تتم مراقبة القوالب، وكم مرة تُفحص الأبعاد، وكيف تُفصل الأجزاء غير المطابقة عن المخزون المعتمد؟

تحدد معالجة السطح قدرة الطلاء على أداء وظيفته

قبل الجلفنة أو الطلاء، يجب تنظيف سطح الفولاذ بشكل صحيح. وغالبًا ما يشمل ذلك إزالة الصدأ والسفع بالخردق أو عمليات تحضير مماثلة، بحسب متطلبات المشروع ونظام الطلاء. ويتعامل البعض مع هذه الخطوة باعتبارها إجراءً روتينيًا للنظافة، لكنها ليست كذلك.

يمكن أن تؤدي معالجة السطح السيئة إلى تقصير عمر الطلاء، وتقليل الالتصاق، وإنشاء نقاط تآكل مبكرة عند الحواف أو الثقوب المثقوبة. وعلى الطرق السريعة ومقاطع الطرق الخطرة، تتعرض هذه النقاط الضعيفة للماء والأملاح والحطام والتغيرات المتكررة في درجات الحرارة. وقد يبدو قائم الحماية ذي حالة سطحية سيئة مقبولًا عند الشحن، لكنه قد يسبب خيبة أمل خلال بضعة مواسم فقط.

تُعد الجلفنة عادةً خط المتانة الحقيقي

في معظم بيئات الطرق السريعة، تكون الجلفنة بالغمس الساخن هي طبقة الحماية الرئيسية من التآكل. ولا يقتصر الهدف على جعل القائم يبدو لامعًا ومتجانسًا، بل يجب تطبيق طبقة الزنك بطريقة توفر مقاومة موثوقة وطويلة الأجل في ظروف التعرض على جانب الطريق.

ولهذا السبب، لا يحكم واضعو المواصفات ذوو الخبرة على جودة الطلاء من خلال المظهر وحده. فهم يتحققون من ارتباط عملية الجلفنة بالمعيار المطلوب، ومن قبول التغطية عند الحواف والثقوب، ومن توفر سجلات الفحص. وقد تتطلب بعض المشروعات أيضًا طلاء الفولاذ المجلفن لمزيد من الحماية أو لأسباب تتعلق بالرؤية وإدارة الأصول. وعند حدوث ذلك، يجب التحكم بعناية في تسلسل الطلاء وتوافق طبقاته.

ومن الأمثلة المفيدة المنتجات المصممة لأسواق الطرق السريعة الدولية. فعلى سبيل المثال، تُستخدم حواجز الحماية النرويجية في الطرق السريعة ومقاطع الطرق الخطرة، حيث تهم مقاومة الاصطدام والحماية من التآكل على مدى دورة خدمة طويلة. ويهدف تصميمها المتموج إلى امتصاص طاقة الاصطدام وتوجيه المركبات مرة أخرى نحو مسارها الطبيعي، كما تُعد اللمسة النهائية المجلفنة بالغمس الساخن أحد أسباب إمكانية تحديد هذا النوع من الأنظمة للخدمة الخارجية طويلة الأجل. ومع ذلك، تعتمد الملاءمة الدقيقة على متطلبات المشروع المحلية والامتثال للمعايير.

الفحص هو المجال الذي تتميز فيه المصانع الجيدة

بحلول وصول حواجز الحماية ذات القائم على شكل Z إلى الفحص النهائي، تكون معظم التكلفة قد أصبحت بالفعل ضمن المنتج. وهذا يعني أن الفحص يجب أن يتجاوز اكتشاف العيوب الواضحة. وينبغي أن يؤكد مطابقة المنتج للرسومات والأبعاد المطلوبة ومتطلبات الطلاء وأي نظام اختبار محدد.

بالنسبة إلى المنتجات الفولاذية الخاصة بالطرق السريعة، قد يشمل الفحص التحقق من الأبعاد والمراجعة البصرية للطلاء والفحص غير الإتلافي عند طلب المشروع ذلك. ولا يلزم إجراء الفحص غير الإتلافي لكل جزء في كل طلب، ولكن عند تحديده، ينبغي التعامل معه باعتباره بوابة جودة حقيقية، وليس مجرد عبارة تسويقية.

وتهم الوثائق هنا. فإذا كنت تشتري لمشروع عام أو مشروع خاص كبير، فاطلب شهادات المصنع وسجلات الفحص وتقارير الطلاء عند الحاجة، وتأكيدًا على أن مسار التصنيع يطابق ما ورد في عرض السعر.

ما الذي يغفل عنه المشترون غالبًا؟

يقارن كثير من المشترين لأول مرة سعر الوحدة لكل قائم فقط. وهذه طريقة ضعيفة لتقييم مورد حواجز الطرق السريعة. فقد يختفي السعر المنخفض سريعًا إذا وصلت القوائم بمحاذاة ثقوب سيئة أو جلفنة غير متسقة أو تعبئة تؤدي إلى أضرار أثناء النقل.

وعادةً ما توفر لك ثلاثة فحوص معلومات أكثر مما يوفره الكتيب:

• ما إذا كان المصنع قادرًا على الإنتاج وفقًا لرسوماتك، وليس فقط وفقًا للأحجام القياسية المتوفرة
• ما إذا كانت العملية تشمل الثقب والثني وإزالة الصدأ والسفع بالخردق والجلفنة والطلاء والفحص النهائي ضمن سير عمل واحد خاضع للرقابة
• ما إذا كان المورد قادرًا على توضيح موقع منتجاته بالنسبة إلى المعايير المعترف بها، مثل U.S. AASHTO M180 أو غيرها من المتطلبات المحلية التي يجب على فريق المشروع التحقق منها

وتهم النقطة الأخيرة لأن امتثال حواجز الحماية يعتمد على النظام ككل. فقد يكون القائم مصنوعًا جيدًا، لكنه لا يمثل الحل المناسب لتصميم محدد على جانب الطريق إذا كان نظام الحاجز الكامل يخضع لمتطلبات اختبار أو متطلبات تنظيمية مختلفة.

متى يكون نهج التصنيع المخصص أكثر ملاءمة؟

لا ينبغي لكل مشروع شراء مكونات جاهزة. فإذا كنت تعمل وفقًا لرسومات معتمدة من هيئة طرق، أو في ظروف تضاريس غير معتادة، أو وفق مواصفات تصدير، أو ضمن حزم تركيب مختلطة، فغالبًا ما يكون المصنع القادر على التصميم وفقًا لخطتك أو التصنيع مباشرةً وفقًا لرسوماتك هو الخيار الأنسب. ويقلل ذلك من مخاطر التعديل في الموقع، ويساعد على مواءمة المشتريات والتصنيع والتركيب.

كما يجعل التواصل أسهل. فبدلًا من الجدال لاحقًا حول ما افترضه كل طرف، يستطيع فريق المشروع تثبيت الأبعاد وتخطيطات الثقوب ومتطلبات الطلاء ونقاط الفحص قبل بدء الإنتاج.

وقرب نهاية عملية الشراء، هذا هو السؤال الجدير بالطرح: ليس فقط «كيف تُصنع حواجز الحماية ذات القائم على شكل Z؟»، بل «هل يستطيع هذا المصنع تحويل رسوماتي وظروف مشروعي إلى منتج قابل للتكرار والفحص؟». إذا كانت الإجابة نعم، فإن مشروع الطريق السريع يكون قد أصبح بالفعل في وضع أفضل بكثير.

الأسئلة الشائعة

هل تكون حواجز الحماية ذات القائم على شكل Z مجلفنة دائمًا؟

بالنسبة إلى الاستخدام على الطرق السريعة، تُعد الجلفنة شائعة جدًا لأن مقاومة التآكل أمر بالغ الأهمية. وقد تتطلب بعض المشروعات أيضًا طلاءً إضافيًا أو معالجة طلاء أخرى.

هل يستطيع المصنع إنتاج قوائم Z وفقًا لرسومات العملاء؟

نعم، يستطيع العديد من المصنعين المؤهلين التصنيع وفقًا للرسومات المعتمدة. وغالبًا ما يكون ذلك المسار الأفضل للمشروعات ذات الأبعاد أو أنماط الثقوب أو متطلبات الامتثال المحددة.

ما أكثر أسباب مشكلات التركيب شيوعًا؟

يُعد الثقب غير الدقيق، وضعف الاستقامة، وعدم اتساق أبعاد المقطع، وتضرر الطلاء من بين الأسباب الأكثر شيوعًا.

هل يعني الطلاء الأكثر سماكة تلقائيًا أن قائم الحماية أفضل؟

ليس بالضرورة. فجودة الطلاء مهمة، وكذلك درجة الفولاذ ودقة التشكيل ومواضع الثقوب وما إذا كان النظام الكامل يستوفي معيار المشروع.

هل يناسب منتج واحد من حواجز الحماية كل مشروعات الطرق السريعة؟

لا. إذ يؤثر كل من هندسة الطريق ومستوى الخطر والمعايير المحلية والمناخ ومتطلبات نظام الحاجز في عملية الاختيار.

قائمة العناصر النائبة للصور

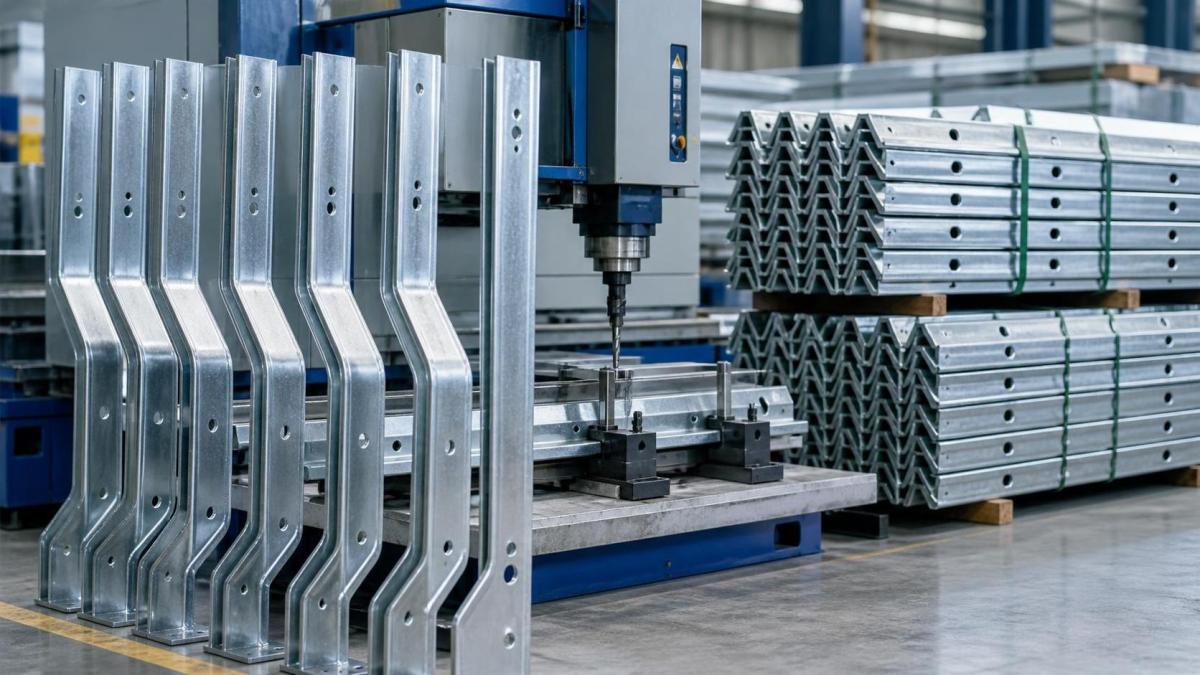

• - الموضع المقترح: بعد القسم الذي يشرح التشكيل والتحكم في الأبعاد؛ المحتوى: خط إنتاج القوائم على شكل Z يوضح المقاطع المشكلة ومحطات الثقب والقوائم النهائية المطلية؛ النص البديل: «عملية تصنيع حواجز الحماية ذات القائم على شكل Z لمشروعات الطرق السريعة»
