يجب التعامل مع الحافة المثنية في عمود Z المجلفن باعتبارها عيبًا محتملًا في الهيكل والتركيب، وليس مجرد علامة ناتجة عن المناولة. تساعد الحافة على تحديد هندسة مقطع العمود، ومحاذاة الوصلات، ومقاومة الدوران تحت أحمال الحواجز الواقية. وعندما تنثني بما يتجاوز حدود السماحية المسموح بها، فقد لا يعود العمود قادرًا على نقل قوى الحاجز إلى الأرض على النحو المقصود، حتى لو بدا جسم العمود سليمًا.

بالنسبة لفرق الجودة والسلامة، لا يتمثل السؤال العملي في ما إذا كان كل انحناء مرئي يستوجب الرفض. بل في ما إذا كان التشوه يؤثر في الملاءمة، أو يقلل أداء المقطع، أو يتلف الطلاء المجلفن، أو يتعارض مع رسومات المشروع ومعايير القبول. قد يكون من الممكن التعامل مع علامة سطحية ضحلة لا يصاحبها تشقق في الطلاء ولا تؤثر في محاذاة البراغي. أما الحافة المطوية أو الملتوية أو المتجعدة قرب ثقب برغي أو التي أُعيدت إلى شكلها بالقوة في الموقع فتستحق فحصًا أدق.

أهمية شكل الحافة في عمود الحاجز الواقي

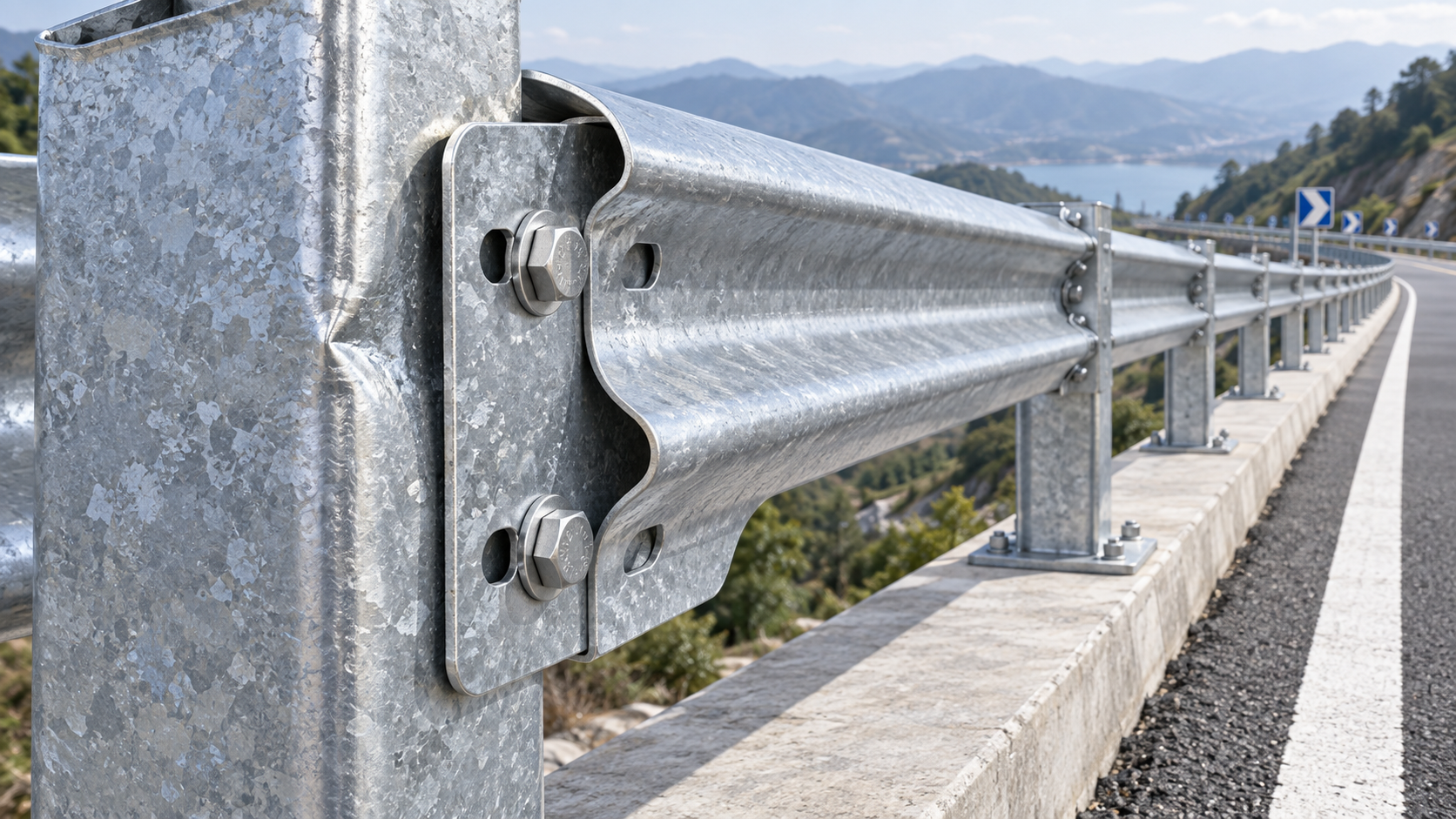

يوفر عمود Z المجلفن دعمًا رأسيًا لمنظومة الحاجز الواقي وينقل الأحمال المرتبطة بالصدمات عبر العمود إلى الأساس. وقد صُمم مقطعه على شكل Z ليعمل كمقطع مُشكّل؛ إذ يوفر الجسم والحواف معًا الصلابة، ويوجهان مسارات الأحمال، ويحافظان على الموضع النسبي للقضبان والكتل والموصلات.

عند انثناء إحدى الحواف، يمكن أن تتغير عدة أمور في وقت واحد. وتتمثل المشكلة الأكثر وضوحًا في انخفاض الدقة الهندسية. فقد لا تعود ثقوب البراغي متعامدة مع المكوّن المتصل، وقد يُسحب القضيب أو كتلة المباعدة خارج مستواه المقصود أثناء الشد. وقد يؤدي ذلك إلى وصلة تبدو مكتملة، لكنها تحمل إجهاد شد مسبقًا وتشوهًا قبل تعرضها لأي صدمة مرورية.

يمكن أن تؤثر الحافة المثنية أيضًا في الصلابة الموضعية. فالطية الحادة أخطر من الانحراف العريض والناعم، لأن الطية تركز الانفعال في مساحة صغيرة. وإذا كانت تلك المنطقة قريبة من ثقب أو خط ثني أو الانتقال بين الحافة والجسم، فإن قدرة العمود على توزيع الإجهاد بالتساوي تصبح أقل. ولا يكمن القلق في أن كل عمود مثني سيفشل في ظروف الخدمة، بل في أنه لم يعد من الممكن افتراض السلوك الإنشائي الأصلي.

تكتسب هذه المسألة أهمية أكبر في المواقع التي تكون فيها سماحية منظومة الحاجز الواقي للمحاذاة الخاطئة محدودة: مناطق الانتقال، والنهايات، ومداخل الجسور، والمنحنيات، وحواف الردم، والمواقع التي تتكرر فيها التغيرات في منسوب القضيب، وغيرها من المناطق الحرجة. ويُعدّل تباعد الأعمدة عادةً ليتناسب مع حالة التصميم. وقد تختلف منظومة تستخدم تباعدًا قياسيًا أكبر، مثل 4 أمتار، في توزيع الأحمال عن موقع حرج تُركّب فيه الأعمدة على مسافات 2 متر. لذلك ينبغي تقييم الحافة المشوهة في سياق موضع تركيبها، لا باعتبارها عيبًا منفردًا في المستودع.

التمييز الأول: ضرر سطحي أم تشوه دائم؟

ينبغي أن يميز الفحص بين أضرار المناولة السطحية وتشوه المقطع الدائم. فقد تكون خدوش الطلاء، أو العلامات السطحية الخفيفة على الزنك، أو التآكل البسيط عند الحواف غير مرغوبة بصريًا دون أن تغير بالضرورة هندسة العمود. وتختلف الحافة التي تظل مستوية وتحافظ على زاويتها مع الجسم وتقبل الوصلة المحددة دون تركيب قسري عن الحافة التي تعرضت لانثناء لدن.

تشمل مؤشرات العيب الأكثر تأثيرًا ما يلي:

• تجعد أو انثناء أو طي أو تغير حاد مرئي في زاوية الحافة.
• التواء على طول العمود يمنع وصلة جانب القضيب من الاستقرار بصورة مستوية.
• ثقوب براغي مشوهة أو ممدودة أو متشققة أو غير متراصفة.
• انفصال أو تشقق أو تقشر أو تخديد عميق في الطلاء المجلفن حول موضع الانثناء.
• حافة تتطلب الطرق أو الرفع بالعتلة أو التثبيت بالمشبك أو الشد المفرط لتحقيق محاذاة الوصلة.
• ضرر يقع عند وصلة الحافة بالجسم، أو في منطقة توصيل، أو منطقة وصلة، أو بالقرب من الطرف المدقوق.

لا يمكن الحكم على شدة الانثناء بشكل موثوق من حجمه المرئي وحده. فقد يكون التجعد المتواضع ظاهريًا عند ثقب أكثر أهمية من انثناء أعرض في مقطع غير مثقوب. وبالمثل، قد يكشف العمود الذي يبدو مستقيمًا عند وضعه على الأرض عن التواء عند تركيب قضيب وكتلة ممتصة للطاقة وموصل مثبت بالبراغي.

كيف تسبب الحواف المثنية مشكلات في التركيب

يمكن لتركيب الحاجز الواقي أن يخفي عمودًا معيبًا إذا عوضت الفرق عنه فرق العمل أثناء التجميع. فقد تُشد البراغي على حافة مائلة، أو تمتد الغسالات فوق سطح غير مستوٍ، أو يُسحب قضيب إلى موضعه بالقوة. ويمكن لهذه الإجراءات أن تجعل التركيب النهائي يبدو مصطفًا من مسافة بعيدة، مع بقاء الوصلات الفردية تحت إجهاد غير مقصود.

ينطوي التركيب القسري على عدة مخاطر. فقد يكون شد البراغي غير متساوٍ، وقد تقل مساحة التلامس بين المكونات، وقد يوضع القضيب المتصل في إزاحة موضعية. وعند صدم المركبات، تعتمد المنظومة على الحركة المنسقة ونقل الأحمال عبر الأعمدة والقضبان والكتل والمراسي. وقد لا تستجيب الوصلة التي تبدأ بارتكاز ضعيف أو بزاوية متغيرة بالطريقة نفسها التي تستجيب بها التهيئة المؤهلة.

لذلك ينبغي لمراقبة الجودة فحص العمود قبل أن يُخفى ضمن تسلسل التجميع. وغالبًا ما يكون فحص الملاءمة البسيط باستخدام الموصل أو القالب المحدد أكثر فائدة من الحكم البصري وحده. تأكد من أن الحافة توفر تلامسًا كاملًا ومستقرًا حيثما يلزم؛ وأن البراغي تدخل دون استخدام القوة؛ وأن الشد لا يسحب الوصلة خارج مستواها.

عندما يكون العمود قد رُكّب بالفعل، ينبغي أن يشمل الفحص خط القضيب، واتجاه الكتلة، واستقرار البراغي، وحالة الأعمدة المجاورة. إذ يمكن لعمود مشوه واحد أن يزيح التجميع بدرجة تكفي لخلق اختلالات ثانوية في محاذاة المكونات المجاورة.

تلف الجلفنة مسألة قبول منفصلة

توفر الجلفنة بالغمس الساخن حماية طويلة الأمد من التآكل، لكنها لا تجعل الحافة المثنية غير ضارة. فعندما يتعرض الفولاذ لتشوه لدن بعد الجلفنة، قد تتشقق طبقة الزنك أو تنفصل، ولا سيما على امتداد انثناء حاد أو عند حافة. وقد تكون مساحة الفولاذ المكشوف صغيرة، إلا أن موضعها مهم: إذ يمكن لأسطح الحواف ومناطق ارتكاز البراغي والحواف المتضررة أن تحتفظ بالرطوبة أو يصعب فحصها بعد التجميع.

هناك سؤالان يجب الإجابة عنهما أثناء الفحص. أولًا، هل تضرر الطلاء بما يتجاوز ما تسمح به مواصفة المشروع؟ ثانيًا، هل حدث التشوه قبل الجلفنة أم بعدها؟ قد يحتفظ العمود المثني قبل الجلفنة بطبقة طلاء متصلة، لكنه يظل يعاني من مشكلة هندسية. أما العمود المثني بعد الجلفنة فقد يجمع بين مشكلة هندسية ومشكلة في الحماية من التآكل.

يمكن لطلاء الإصلاح معالجة بعض أضرار الزنك الموضعية عند السماح بذلك بموجب المواصفة الحاكمة وتنفيذه باستخدام طريقة الإصلاح المعتمدة. لكنه لا يعيد هندسة المقطع، ولا يزيل التجعد، ولا يصحح الثقوب المشوهة. ولا ينبغي أبدًا استخدام إصلاح الطلاء كأساس لقبول حافة مشكوك في سلامتها الإنشائية.

لا تفترض أن التقويم الميداني يعيد العمود إلى حالته

قد تميل فرق العمل الميدانية إلى تقويم حافة مثنية لتجنب التأخير. إلا أن هذا النهج ينطوي على مخاطر ما لم يسمح به صراحة التصميم الحاكم ومواصفة المشروع والجهة الهندسية المسؤولة. إذ يمكن لإعادة الثني أن تزيد الانفعال عند نقطة الضرر الأصلية، وأن تنشئ منطقة تشوه ثانية، وأن تغير هندسة ثقوب البراغي، وأن تتسبب في المزيد من التشقق في الطلاء المجلفن.

كما أن طريقة تقويم الحافة مهمة أيضًا. فقد تترك أدوات الصدم انبعاجات موضعية وتبدأ فقدان الطلاء. ويمكن للتسخين أن يؤثر في الطلاءات الواقية ويضيف قدرًا إضافيًا من عدم اليقين إلى مقطع الفولاذ. وحتى عندما تبدو الحافة وكأنها عادت إلى موضعها الأصلي، فإن الاستعادة البصرية ليست دليلًا على أنها استعادت الحالة البعدية والإنشائية المطلوبة.

والإجراء الأكثر قابلية للدفاع عنه هو عزل الأعمدة المتضررة بوضوح، وتوثيق موضع التشوه ونوعه، ومقارنة الأبعاد بالرسم المعتمد أو سماحية الفحص، واتخاذ قرار القبول قبل التركيب. وبالنسبة للأعمدة المركبة بالفعل، يجب تسجيل حالة الوصلة وتحديد ما إذا كان الاستبدال مطلوبًا قبل قبول مقطع الحاجز الواقي.

ما يجب فحصه أثناء الاستلام والفحص قبل التركيب

يُعد فحص الاستلام أفضل وقت لتحديد تلف الحواف، لأنه يمكن فحص العمود دون أن تخفي العيب قوى الوصلات أو المكونات المحيطة. وينبغي تتبع الضرر إلى مراحل المناولة المحتملة: التجميع في حزم، أو ملامسة الرافعة الشوكية، أو التحميل، أو تقييد النقل، أو التفريغ، أو التخزين، أو التحضير للدق. ويعد ذلك مفيدًا لأن تكرار الضرر في الموضع نفسه قد يشير إلى مشكلة في التغليف أو الرفع بدلًا من سوء مناولة منفرد.

ينبغي ربط الفحوصات البعدية برسومات المشروع المعتمدة ومتطلبات المنظومة وخطة الفحص. ولا يمثل الحد البصري العام بديلًا موثوقًا، لأن التفاوت المسموح به يعتمد على مقطع العمود وسماكة الفولاذ ونمط الثقوب وتصميم الوصلة وتهيئة الحاجز الواقي المحددة.

اتخاذ قرار القبول

يتمثل إطار القرار العملي في السؤال عما إذا كان يمكن تركيب العمود تمامًا كما هو مصمم، بتلامس كامل ودون قوة تصحيحية. وإذا كانت الإجابة لا، فلا ينبغي أن يستمر العمود باعتباره عنصر تركيب اعتياديًا. والسؤال التالي هو ما إذا كان عدم المطابقة يقتصر على تلف الطلاء أو يشمل تشوهًا دائمًا في الفولاذ. وقد يتبع تلف الطلاء فقط مسار إصلاح معتمد؛ أما تشوه المقطع فقد يتطلب قرارًا هندسيًا أو الاستبدال.

بالنسبة لمنظومات حواجز الطرق السريعة، ينبغي النظر إلى المكونات المتطابقة معًا. فالعمود والكتلة الممتصة للطاقة والقضيب والموصل المثبت بالبراغي تشكل مجموعة، وليست مجموعة من أجزاء فولاذية قابلة للتبادل. وعندما يستدعي المشروع مقطعًا معينًا، بما في ذلكعمود Z ، يجب أن يحافظ البديل على المقطع المعتمد وترتيب الثقوب وحالة الجلفنة وتوافق الوصلات.

تصبح الحافة المثنية مصدر قلق للسلامة عندما تغير كيفية تجميع منظومة الحاجز الواقي أو كيفية تحملها للأحمال. إن التعامل المبكر معها بوصفها مسألة فحص للأبعاد والهيكل والطلاء يمنح مديري الجودة والسلامة أساسًا أوضح لاتخاذ القرار من الحكم عليها بمظهرها وحده.
