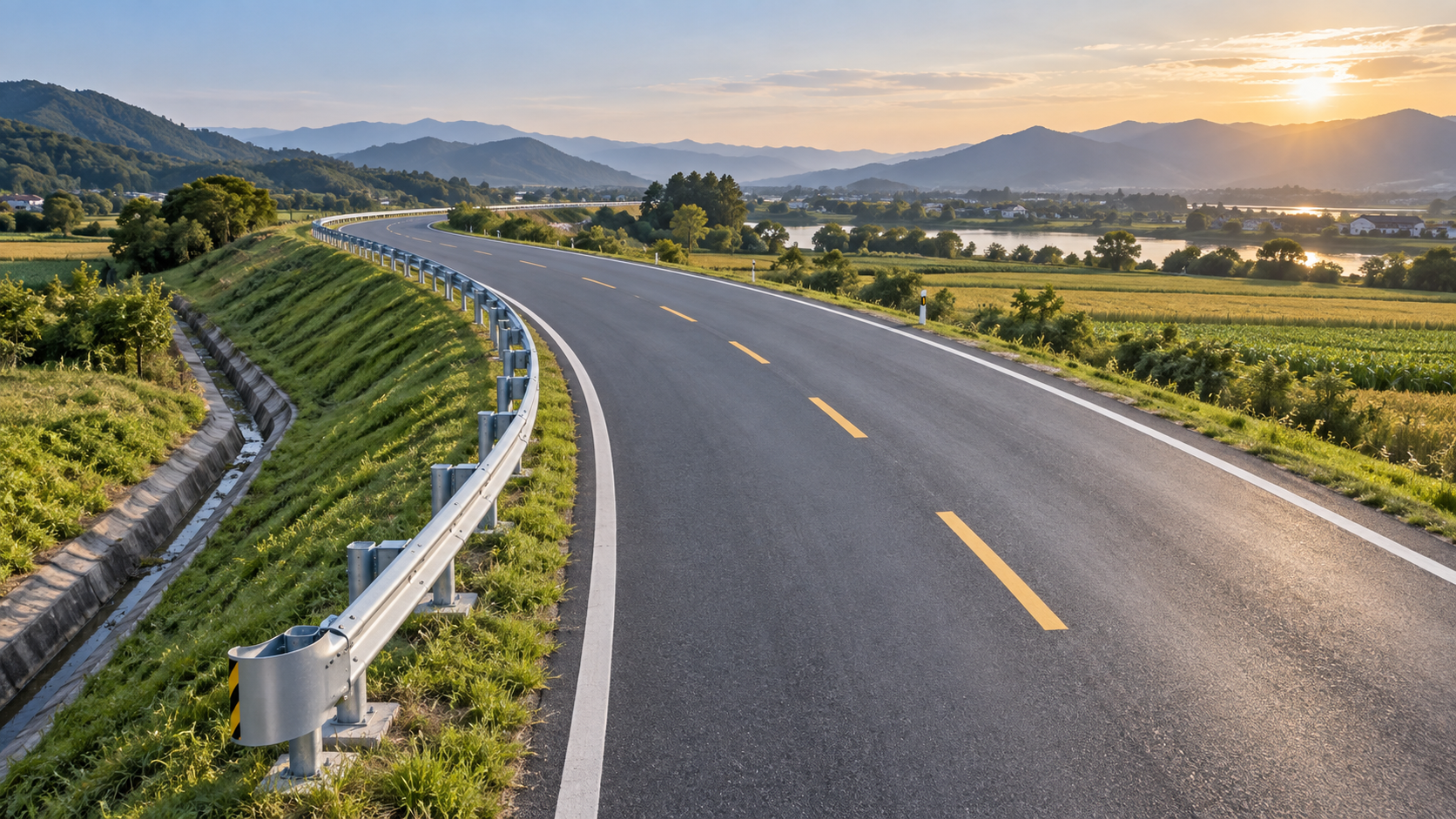

بالنسبة للطرق الريفية عالية السرعة، اختر نظام الحواجز بدءًا من الخطر باتجاه الخارج: حدّد ما يجب حمايته، وكيف يُحتمل أن تغادر المركبة مسار الطريق، وما إذا كان عرض جانب الطريق المتاح يسمح للحاجز بالانحراف أثناء الصدم. قد يكون حاجز الحماية الجانبي القياسي مناسبًا على ردم طويل ومستقيم مع وجود مساحة قابلة للاسترداد خلفه، لكنه قد لا يكون مناسبًا بجوار جدار رأس عبّارة صلب، أو خندق عميق، أو مدخل جسر، أو منحدر حاد، أو أشجار متقاربة.

ينبغي أن تصف المواصفات سلوك النظام المطلوب بدلًا من الاكتفاء بطلب شكل محدد للقضيب أو سماكة الفولاذ. يجب أن تعمل مقاومة الصدم، وعرض العمل، ومستوى الاحتواء، ومعالجة النهايات، وظروف تأسيس الأعمدة، والحماية من التآكل معًا. ولا يمكن افتراض أن قضيبًا أثبت احتواءً مقبولًا في ترتيب معين سيؤدي بالطريقة نفسها بعد تغيير تباعد الأعمدة، أو دعم التربة، أو أبعاد الفواصل، أو ارتفاع القضيب، أو تفاصيل الوصلات.

ابدأ بحالة جانب الطريق

حدّد المخاطر حسب الموقع والعواقب. فالأجسام الثابتة القريبة من خط الحافة، ومنشآت التصريف، والردميات العالية، والمجاري المائية، وحركة المرور المقابلة، وحواجز الجسور لا تتطلب الاستجابة نفسها. قِس المسافة من مسار المركبات، ومنطقة الاسترداد المتاحة، والمنحدر الجانبي، وهندسة الخندق، والمسافة خلف خط الحاجز المقصود. تحدد هذه الأبعاد ما إذا كان يمكن إعادة توجيه المركبة بأمان وما إذا كان للحاجز مساحة كافية للتشوه.

يكون استخدام الحاجز مبررًا عمومًا عندما يتعذر إزالة الخطر أو نقله أو تعديله، ويظل الخطر أشد خطورة من الحاجز نفسه. وتكتسب هذه المقارنة أهمية على الطرق الريفية لأن ظروف جوانب الطرق قد تتغير بصورة حادة خلال مسافات قصيرة: فقد تتحول منطقة خالية واسعة إلى عبّارة، ثم إلى مدخل جسر محدود المساحة، ثم إلى قطع صخري. وغالبًا ما يؤدي التعامل مع الطريق بالكامل باعتباره حالة موحّدة إلى امتدادات غير ضرورية أو إلى حماية غير كافية للمواقع الحرجة.

تستحق المنحدرات الجانبية اهتمامًا خاصًا. فقد تصطدم المركبة القادمة من منحدر بزاوية أو ارتفاع يختلفان عن الحالة المفترضة لحافة مستوية. وقد لا يحقق خط الأعمدة المركب على ردم غير مستقر، أو قرب حافة خندق، أو عند حافة منحدر شديد، مقاومة التأسيس التي يتوقعها النظام. ولا يكون الحل تلقائيًا استخدام قضيب أثقل؛ فقد يتطلب الأمر نقل الموقع، أو تعديل ترتيب الأساسات، أو اختيار نوع حاجز مختلف، أو تنفيذ انتقال هندسي.

طابق مستوى الاحتواء مع المركبة المتوقعة وظروف التعرض للصدم

لا تحدد سرعة المرور وحدها مستوى الاحتواء المطلوب. راعِ مزيج حركة المرور، ونسبة المركبات الثقيلة، والمنحنيات، والانحدارات، ونقاط الوصول، والسلوك في الطقس الرطب، ومسار الخروج المحتمل. فقد تنشئ حركة الشحن على ممر ريفي منحدر إلى أسفل مصدر قلق مختلفًا بشأن الصدم مقارنةً بالحجم الاسمي نفسه لحركة المرور على طريق محلي مستوٍ. وعلى العكس، قد يكون النظام المختار لمجرد الاحتواء الشديد صلبًا أكثر من اللازم في المواقع التي تصبح فيها مخاطر ركاب المركبة الناتجة عن صدمة صلبة هي الاعتبار الحاكم.

استخدم معيار المشروع المعمول به ومعايير اختبارات الصدم المقبولة لتحديد فئة الأداء المطلوبة. تأكد من أن الترتيب المعروض يطابق التكوين الذي تم اختباره أو اعتماده، بما في ذلك نوع القضيب، ومقطع العمود، والتباعد، والفواصل، واتجاه الوصلات المتراكبة، والمسامير، والنهاية، والانتقال. ولا يثبت القول بأن المكونات الفردية تستوفي معيارًا للمواد أن النظام المركب يحقق أداء الصدم المطلوب.

لكل امتداد من الحاجز، اطرح سؤالين مترابطين:

• هل سيحتوي النظام نوع المركبة وشدة الصدم المتوقعة في ذلك الموقع ويعيد توجيهها؟
• بعد الانحراف، هل سيبقى القضيب أو المركبة أو المكونات المنفصلة بعيدًا عن الخطر الواقع خلفه؟

كثيرًا ما يُغفل السؤال الثاني. يمكن لحاجز الحماية الفولاذي المرن أن يقلل شدة الصدم من خلال الانحراف، لكنه يحتاج إلى خلوص كافٍ. وحيث يوجد وجه جسر، أو ركيزة، أو وجه صخري، أو حافة سقوط مباشرة خلف القضيب، فقد يلزم حاجز ذو عرض عمل أصغر أو نهج إنشائي مختلف. لا تعالج ذلك بتحريك القضيب عشوائيًا ليصبح أقرب إلى الخطر؛ إذ قد يتداخل ذلك مع التركيب، والتصريف، ووصول الصيانة، وسلوك النظام.

اختر فئة الحاجز مع مراعاة التجميعة الكاملة

تُستخدم أنظمة القضبان الفولاذية المموجة من نوع W-beam والأنظمة المشابهة على نطاق واسع حيث يكون حاجز جانبي شبه صلب مناسبًا. ويعتمد أداؤها على العلاقة بين القضيب والأعمدة والفواصل والتربة والمثبتات. ويمكن أن تكون أنظمة الأعمدة والقضبان فعالة على امتدادات ريفية طويلة، لكن كل تغيير في المحاذاة أو التباعد أو حالة الأرض أو ارتفاع القضيب يجب أن يبقى ضمن نطاق التصميم المعتمد.

تتميز الحواجز الخرسانية بانحراف محدود وقد تناسب المواقع الضيقة، إلا أن استخدامها يتطلب دراسة دقيقة للتصريف، والأساسات، والانتقالات، وديناميكيات الصدم، ومعالجة النهايات. ويمكن أن تكون حواجز الكابلات فعالة في ظروف مناسبة بالجزيرة الوسطية أو جانب الطريق مع توفر مساحة كافية للانحراف، لكنها ليست بديلًا مكافئًا لحاجز حماية بجوار خطر ثابت قريب. وتتطلب الترتيبات الهجينة تدقيقًا خاصًا عند الانتقالات لأن تغيرات الصلابة قد تخلق نقطة ضعف إذا تم خلط المكونات دون تفاصيل متوافقة ومقيّمة.

الأعمدة والتباعد ودعم التربة متغيرات إنشائية

الأعمدة ليست مجرد دعامات للقضيب. فهي تنقل أحمال الصدم إلى الأرض، وتتحكم في الارتفاع الفعال للقضيب أثناء الصدم، وتؤثر في كيفية انحراف النظام. وقد يغير التبديل في شكل العمود أو تباعده مسار القوة حتى عند بقاء القضيب دون تغيير. ولذلك ينبغي تقييم مقاطع الأعمدة من نوع C وU وZ وH مقابل تصميم الحاجز المعتمد، وظروف الأرض، وطريقة التركيب بدلًا من اختيارها بناءً على شكل المقطع وحده.

يتغير التباعد غالبًا في المواقع ذات المتطلبات الأعلى. فقد يتطلب المخطط الذي يستخدم تباعدًا قدره أربعة أمتار بين الأعمدة في امتداد عادي تباعدًا قدره متران عند النقاط الحرجة المحددة، شريطة أن يسمح تصميم النظام بهذا الترتيب. وقد تشمل هذه المواقع الانتقالات، والمناطق الضيقة، أو المقاطع التي تتطلب صلابة أكبر. ويُعد تقليل التباعد دون تأكيد توافق القضيب والفاصل والموصل والأساس مصدرًا شائعًا للتغييرات الميدانية غير الموثقة.

عندما يتطلب التصميمعمود Z ، تحقق من أبعاد مقطعه، وطوله، ودرجة الفولاذ حيثما تُحدد، ونمط الثقوب، وحالة الجلفنة، وعمق التركيب مقارنةً بالرسومات الصادرة. تتمثل وظيفته في توفير الدعم الرأسي وتوزيع الحمل على الأساس؛ وقد يؤدي التثبيت غير الكافي، أو الفتحات غير المحاذية، أو الطلاء المتضرر إلى الإخلال بالتجميعة حتى عندما يبدو العمود نفسه متينًا.

حدّد المتانة كمتطلب للنظام

يمكن للطرق الريفية أن تعرّض الأعمال الفولاذية للمياه الراكدة، والأملاح المنقولة من المعالجة الشتوية، والمواد الكيميائية الزراعية، والهواء الساحلي، والتراكم المتكرر للمخلفات حول الأعمدة. وتُستخدم الجلفنة بالغمس الساخن عادةً لمقاومة التآكل على المدى الطويل، لكن متطلبات الطلاء يجب أن تشمل القضبان والأعمدة والمسامير والصواميل والوردات والفواصل وغيرها من المكونات الفولاذية حسب الاقتضاء. وتحتاج أنظمة الطلاء المختلطة إلى إجراءات إصلاح متوافقة بعد الثقب أو القطع أو أضرار المناولة أو التعديلات في الموقع.

افحص تفاصيل التصنيع التي تؤثر في الملاءمة الميدانية. يجب أن تتطابق مواضع الثقوب مع تخطيط القضيب والموصل المعتمد. ويمكن للأعمدة المثنية أو المشوهة أن تعقّد المحاذاة وتؤدي إلى وصلات قسرية. وقد تؤخر النتوءات حول الثقوب المحفورة، أو عدم اكتمال تغطية الطلاء، أو القلاوظ التالف عملية التركيب وتشجع على الاستبدالات غير المصرح بها. وبالنسبة للأطوال أو المقاطع غير القياسية، أكد الأبعاد والتفاوتات قبل الإنتاج، خاصةً حيث تقيد منشآت التصريف أو الصخور أو الخدمات المدفونة أو المنحدرات غير المعتادة دق الأعمدة.

عالج قيود التركيب قبل الطلب

أصدر مخططًا منسقًا يوضح النهايات الابتدائية والنهائية، والانتقالات، وتراكبات القضبان، والمنحنيات، ومواقع الأعمدة، ومواضع الوصلات، والمسافات من حواف الرصف. وينبغي أن تحدد بيانات المسح العبّارات، والمرافق، وطبقات الرصف، وقنوات التصريف، والمناطق التي لا يمكن فيها تحقيق عمق الدق القياسي. وقد يفشل حاجز متوافق اسميًا كحل للمشروع عندما تواجه الفرق صخورًا أو خرسانة قائمة وتستبدل الأعمدة المدقوقة بألواح قاعدة غير معتمدة أو أساسات ضحلة.

يمكن التحكم في جودة التركيب بأفضل شكل من خلال نقاط قبول قابلة للقياس: الاستقامة والمنسوب، وارتفاع القضيب، وشاقولية الأعمدة، وعمق التثبيت، واتجاه المسامير وشدها، واتجاه الوصلات المتراكبة، وموضع الفواصل، وإصلاحات الطلاء، وهندسة النهايات. احتفظ بسجلات قابلة للتتبع لدفعات المواد وأي انحرافات تصميمية معتمدة. ويتمثل الاهتمام الحاسم في الاتساق مع النظام الذي تم تقييمه، وليس في التماثل البصري وحده.

ينبغي أن تقارن تكلفة دورة الحياة بين الفحص المتوقع، وإمكانية الوصول للإصلاح، واستبدال الوحدات المتضررة، ومتانة الطلاء، وتوافر المكونات المطابقة. ويمكن أن يصبح أقل وزن مبدئي للفولاذ الخيار الأعلى تكلفة عندما يتطلب صدم بسيط استبدالًا واسعًا، أو عندما لا تتطابق قطع الغيار مع التكوين المركب، أو عندما يصل التآكل إلى الوصلات المخفية. ولا يحتفظ نظام حواجز السلامة على الطرق السريعة بسلوكه المقصود إلا عندما تظل قضبان الاستبدال والأعمدة والنهايات والمثبتات متوافقة مع التجميعة الأصلية.

قبل الإصدار، طابق الرسومات النهائية، ووثائق الأداء، وقائمة المواد، ومواصفات مقاومة التآكل، وقيود الموقع كحزمة واحدة. وتكشف هذه المراجعة عن أكثر الفجوات أهمية: قضيب مناسب مع خلوص غير كافٍ، أو عمود صحيح مع دعم تربة غير مناسب، أو امتداد حاجز معتمد منتهٍ بمعالجة نهاية غير متوافقة.
