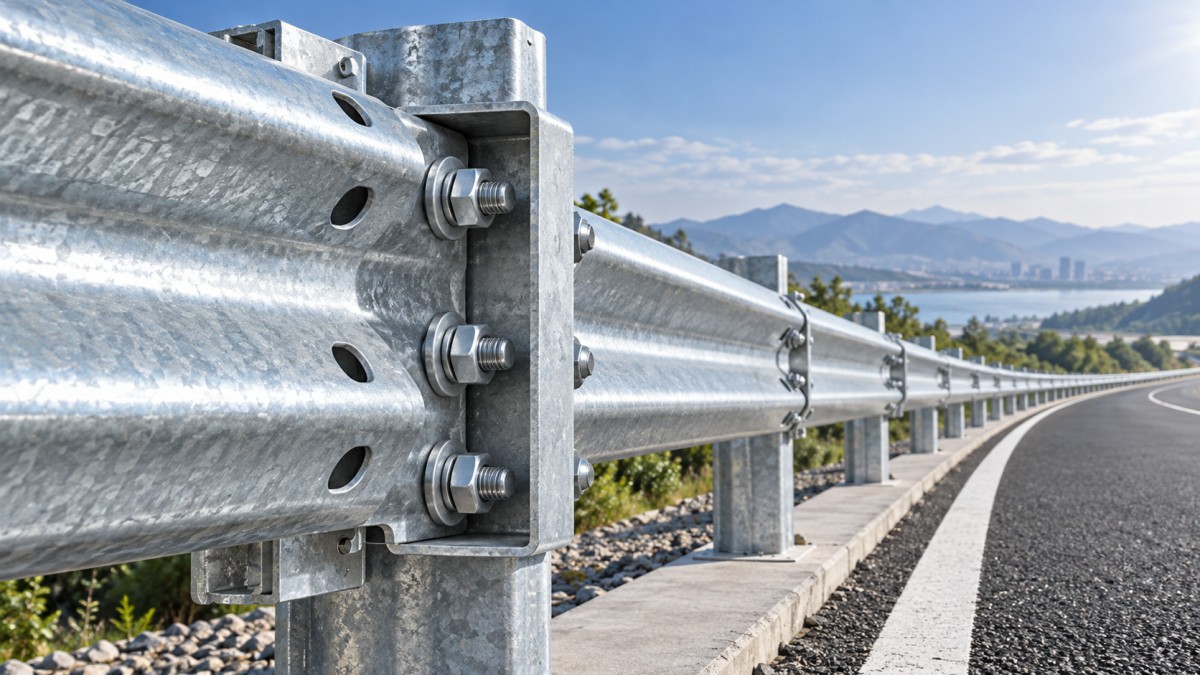

موصلات الصندوق المفتوح في تركيب حواجز الطرق: فحوصات المطابقة التي تمنع الأعطال

في تركيبات حواجز الطرق، قد يبدو موصل الصندوق المفتوح مكوّناً بسيطاً، لكن المطابقة الصحيحة ضرورية لأداء النظام والسلامة على جانب الطريق.

ينبغي للمشغلين والقائمين بالتركيب التحقق من المحاذاة، ودقة فتحات البراغي، وأسطح التلامس، وحالة الطلاء، وإحكام الوصلة قبل التجميع النهائي لتجنب الأعطال الميدانية التي يمكن تفاديها.

المبدأ الأساسي واضح: إذا لم يستقر موصل الصندوق المفتوح بشكل صحيح قبل الشد، فلن يعالج عزم الدوران الإضافي مشكلة التركيب الأساسية.

بالنسبة لفرق العمل الميدانية، تتمثل الأولويات القصوى في تجنب التجميع القسري، وتحديد التعارضات البعدية مبكراً، وحماية الأسطح المجلفنة، وتوثيق الأجزاء غير المطابقة قبل مواصلة العمل.

يركز هذا الدليل على الفحوصات العملية التي تمنع الوصلات المرتخية، وانتقال الأحمال غير المتساوي، والتآكل المبكر، والمعدات التالفة، وإعادة العمل المكلفة بعد تركيب نظام حواجز الطرق.

لماذا تهم المطابقة قبل شد البراغي

ينقل موصل الصندوق المفتوح الأحمال بين مكونات حاجز الطريق أو الأعمدة أو العوارض أو الأقسام الطرفية. ويؤثر موضعه في كيفية انتقال قوى الاصطدام عبر التركيب الكامل.

عندما يكون الموصل منحرفاً أو ملتفاً أو غير مستقر بشكل جيد، قد تنشأ في النظام تركيزات إجهاد غير مقصودة أثناء الاصطدام. ويمكن أن تقلل هذه الإجهادات من السلوك المتوقع لحاجز الطريق.

يمكن أن تسبب المطابقة غير الصحيحة أيضاً مشكلات ظاهرة قبل أن تلامس أي مركبة الحاجز. وتعد خطوط الدرابزين غير المستوية، والفتحات المستطيلة، والبراغي المنحنية، وتلف الطلاء علامات تحذيرية.

ينبغي للمشغلين التعامل مع المطابقة باعتبارها مرحلة تحقق، وليست مجرد خطوة تحضيرية. يجب أن يتوافق الموصل مع الهندسة التصميمية قبل بدء أي تسلسل شد نهائي.

يجب إيقاف ومراجعة أي وصلة تتطلب استخدام عتلات قوية أو طرقاً بالمطرقة أو إدخال البراغي بالقوة. فالقوة المفرطة غالباً ما تخفي اتجاهاً غير صحيح للجزء أو مشكلات في محاذاة الموقع.

يساعد التجميع الصحيح الحاجز على امتصاص طاقة الاصطدام، وإعادة توجيه المركبات نحو مسارها الطبيعي، والحفاظ على الاستمرارية المقصودة عبر الطرق السريعة ومقاطع الطرق الخطرة.

ابدأ بتحديد الأجزاء واتجاهها

قبل رفع المكونات إلى موضعها، تأكد من نوع الموصل، ومرجع الرسم، ومتطلبات التشطيب، ومواصفات البراغي، واتجاه التركيب وفقاً لوثائق المشروع المعتمدة.

قد تبدو موصلات الصندوق المفتوح متشابهة، مع اختلاف تباعد الفتحات أو أبعاد الحواف أو سماكات المواد أو التكوينات اليمنى واليسرى. فالتشابه البصري وحده غير كافٍ.

تحقق من علامات الأجزاء، وملصقات التعبئة، وسجلات التصنيع، ورسومات الورشة. وإذا كانت العلامات مفقودة أو غير واضحة، فاعزل المكون إلى أن يتم التحقق من هويته.

تحدث أخطاء الاتجاه عادة عندما يدير القائمون بالتركيب موصلاً بزاوية 180 درجة أو يركبون جزءاً معكوساً. وقد يؤدي ذلك إلى وضع فتحات البراغي خارج مواضعها قليلاً.

قارن الجانب المفتوح للموصل واتجاه الحافة وخصائص التصريف ونمط الفتحات مع تخطيط الدرابزين. افعل ذلك قبل أن يبدأ العمال في إضافة البراغي.

عندما تحدد رسومات المشروع تسلسل توصيل معيناً، اتبع ذلك التسلسل. فقد يؤثر ترتيب التركيب في سهولة الوصول والمحاذاة والقدرة على فحص أسطح التلامس.

تحقق من محاذاة الدرابزين والأعمدة قبل التوصيل

تنشأ معظم مشكلات الموصلات من المكونات المحيطة بدلاً من الموصل نفسه. تحقق من منسوب الدرابزين وتباعد الأعمدة وشاقولية الأعمدة ومحاذاة العوارض قبل المطابقة.

استخدم خيط المحاذاة أو المسطرة المستقيمة أو الميزان أو الليزر أو طريقة القياس الموقعي المعتمدة لتحديد الانحرافات الظاهرة. اختر الطريقة المناسبة لسماحات المشروع.

يمكن لطرف درابزين متدلٍ أو مرتفع أو ملتف أن يسحب الموصل خارج مستواه. وقد يؤدي شد البراغي في هذه الحالة إلى تثبيت التشوه داخل الوصلة.

تأكد من أن الأعمدة لم تتحرك أثناء الدق أو الحفر أو الردم أو صب الخرسانة. إذ يمكن لحركة بسيطة في عمود أن تؤثر في عدة وصلات لاحقة.

تحقق مما إذا كان الدرابزين يتراكب أو يتصل بالعناصر المجاورة كما هو مصمم. فقد يتداخل اتجاه التراكب غير الصحيح مع استقرار الموصل وأداء الاصطدام معاً.

لا تستخدم الموصل لسحب العوارض غير المحاذية إلى موضعها. صحح الهندسة الداعمة أولاً، ثم أعد فحص المطابقة مع استقرار الأجزاء بصورة طبيعية.

تحقق من دقة فتحات البراغي دون توسيعها

مع تثبيت الأجزاء في مواضعها المقصودة، افحص كل فتحة برغي للتأكد من المحاذاة المحورية. يجب أن تمر البراغي دون تحميل جانبي مفرط أو تلف للقلاوظ أو إدخال قسري.

ابدأ بوضع عدة براغي بشكل غير مشدود في مواضع متقابلة. فهذا يؤكد المحاذاة الكلية ويمنع أن يضلل برغي مبكر واحد الفريق بشأن المطابقة الفعلية.

إذا لم تتطابق الفتحات، فحدد السبب قبل الثقب أو عمل الشقوق أو التوسيع. فقد تضعف التعديلات غير المصرح بها المكونات وتبطل متطلبات المشروع أو السلامة.

تشمل الأسباب الشائعة اتجاه الموصل غير الصحيح، أو أقسام الدرابزين غير المتطابقة، أو الأعمدة المزاحة، أو تفاوت التصنيع، أو وجود مخلفات بين الأسطح، أو قطر برغي غير صحيح.

افحص البراغي والصواميل والغسالات للتأكد من الدرجة والطول وحالة القلاوظ والطلاء الصحيح. فقد لا يحقق البرغي القصير جداً تعشيق القلاوظ المناسب.

يجب تركيب البراغي وفقاً للرسم والمواصفات المعتمدة. وقد يكون موضع الغسالة وموقع الرأس وموضع الصامولة مهماً للخلوص وتوزيع الأحمال.

افحص أسطح التلامس والطلاءات المجلفنة

قبل التجميع، افحص جميع أسطح التزاوج بحثاً عن الطين أو الحصى أو مواد التعبئة أو رذاذ اللحام أو تجمعات الرطوبة أو النتوءات أو الجلفنة التالفة التي تمنع التلامس الكامل.

نظف الأسطح باستخدام الطرق المعتمدة التي لا تزيل الطلاءات الواقية دون ضرورة. ولا تترك مخلفات كاشطة محصورة بين الموصل والفولاذ المجاور.

يمكن للفجوات بين أسطح التزاوج أن تسمح بالحركة تحت اهتزازات المرور أو أحمال الاصطدام. كما يمكنها جمع المياه وتسريع التآكل في المناطق المخفية.

افحص الأسطح المجلفنة بالغمس الساخن بحثاً عن الخدوش أو الفولاذ المكشوف أو التقشر أو التآكل الأبيض أو أضرار المناولة. وسجل الحالة قبل تغطية المناطق المتأثرة بالمعدات.

عندما تكون إجراءات الإصلاح مسموحة، استخدم طريقة إصلاح الطلاء المعتمدة وتحقق من التغطية. يجب أن يستعيد الإصلاح الميداني الحماية دون التأثير في استقرار الوصلة.

بالنسبة للتركيبات المعرضة لأملاح إزالة الجليد أو الرطوبة الساحلية أو الجريان السطحي المتكرر، تستحق حماية الطلاء اهتماماً إضافياً لأن التآكل المخفي قد لا يلاحظ لسنوات.

شد الوصلات بتسلسل مضبوط

بمجرد استقرار موصل الصندوق المفتوح بشكل صحيح وإدخال جميع البراغي، شد المثبتات تدريجياً بنمط متوازن بدلاً من شد جانب واحد بالكامل أولاً.

يساعد التسلسل المضبوط في الحفاظ على المحاذاة أثناء تقريب الأسطح من بعضها. كما يقلل خطر ليّ الموصل أو وضع حمل غير متساوٍ على المعدات.

استخدم أدوات عزم معايرة عند تحديد قيم العزم. ولا تقدّر الشد النهائي بالإحساس، لا سيما عندما تستخدم الفرق أدوات أو ورديات مختلفة.

اتبع مواصفات المشروع الحاكمة الخاصة بالعزم أو تدوير الصامولة أو معدات القفل أو متطلبات التثبيت الأخرى. فقد تختلف القواعد المحلية عن ممارسات التركيب العامة.

بعد الشد، تأكد من عدم وصول أي برغي إلى نهايته أو انحنائه أو تجرده أو فقدانه لتلامس الغسالة. وافحص القلاوظات المتاحة للتأكد من طول التعشيق المطلوب.

علّم المثبتات المكتملة عندما تتطلب إجراءات الموقع ذلك. تساعد العلامات المرئية الواضحة المشرفين على تمييز الوصلات المفحوصة من الوصلات التي لا تزال تحتاج إلى تحقق نهائي.

استخدم فحصاً نهائياً يركز على مخاطر الأعطال

يجب أن يؤكد الفحص النهائي ما هو أكثر من مجرد وجود البراغي. وينبغي أن يقيّم ما إذا كانت الوصلة المكتملة تتوافق مع موضع التصميم المقصود ومسار الحمل.

راجع استمرارية الدرابزين، واستقرار الموصل، واتجاه البراغي، وإحكام المثبتات، وحالة الطلاء، والخلوص عن الأجسام القريبة. افحص الجوانب الظاهرة والأقل سهولة في الوصول إليها.

ابحث عن الفجوات غير المتساوية، والحواف المشوهة، والغسالات المفقودة، والقلاوظات التالفة، والثقوب المحفورة غير المصرح بها، والموصلات المرتكزة على حواف غير مقصودة. ويمكن أن يشير كل منها إلى وصلة متضررة.

صوّر الحالات غير المطابقة قبل التصحيح عندما تتطلب إجراءات جودة المشروع سجلات. يدعم التوثيق الجيد إمكانية التتبع ويساعد في منع تكرار أخطاء التركيب في المقاطع اللاحقة.

لأنظمة الطرق السريعة المتينة، يجب أن تعمل جودة المكونات وجودة التركيب معاً. فلا يمكن لموصل مصنّع بشكل صحيح أن يعوض المطابقة الميدانية غير الصحيحة.

تم تصميم منتجات مثلحاجز الطرق النرويجي لمقاومة موثوقة للصدمات وحماية طويلة الأمد من التآكل، إلا أن أداءها لا يزال يعتمد على التوصيلات الدقيقة.

يدعم تصميمه المتموج وطلاؤه المجلفن بالغمس الساخن تطبيقات الطرق السريعة الشاقة، بما في ذلك مقاطع الطرق الخطرة حيث يكون السلوك المتسق للحاجز مهماً بصورة خاصة.

متى يجب إيقاف العمل وتصعيد المشكلة

أوقف التركيب وأبلغ المشرف المسؤول عندما لا يمكن أن تستقر الموصلات بصورة طبيعية، أو تتطلب الفتحات تعديلاً، أو تتضرر الطلاءات بشدة، أو تبدو الأجزاء الإنشائية مشوهة.

يكون التصعيد مناسباً أيضاً عندما تختلف الأبعاد الميدانية عن الرسومات، أو تتفاوت مناسيب الدرابزين على نحو غير متوقع، أو لا تتطابق المكونات الموردة مع سجلات التعريف المعتمدة.

لا تصحح المشكلات البعدية بتسخين المكونات أو قطعها أو لحامها أو ثنيها، ما لم يصرح اعتماد هندسي خطي صراحة بالطريقة ويوثق الحالة الناتجة.

عادة ما تكون تكلفة التصعيد المبكر أقل من تصحيح امتداد مكتمل من حواجز الطرق. كما أنه يحمي المشغلين من مطالبتهم بقبول حلول بديلة غير آمنة تحت ضغط الجدول الزمني.

يجب أن يحدد التقرير الميداني الموجز الموقع وعلامات المكونات والقياسات والصور والحالة الملحوظة والإجراء المؤقت المتخذ لحماية منطقة العمل.

الخلاصة: المطابقة فحص للسلامة وليست إجراءً شكلياً

يعمل موصل الصندوق المفتوح بصورة موثوقة فقط عندما يتم تحديده ومحاذاته وإحكام استقراره وتثبيته وحمايته من التآكل بشكل صحيح وقت التركيب.

ينبغي للمشغلين ألا يعتمدوا مطلقاً على قوة البراغي للتغلب على هندسة غير سليمة. فتصحيح المحاذاة أو عدم تطابق الفتحات أو تلوث الأسطح أو تلف الطلاء قبل الشد يمنع الأعطال اللاحقة.

إن أكثر الإجراءات الروتينية فعالية بسيط: افحص المحاذاة المحيطة، واختبر مطابقة فتحات البراغي، ونظف أسطح التلامس، وشد بالتسلسل، ووثق أي حالة خارج السماحات المعتمدة.

من خلال التعامل مع المطابقة كإجراء تحكم حاسم في السلامة، يمكن لفرق التركيب تقليل إعادة العمل وحماية أداء الحاجز وتقديم توصيلات حواجز طرق تظل موثوقة طوال عمرها التشغيلي.
