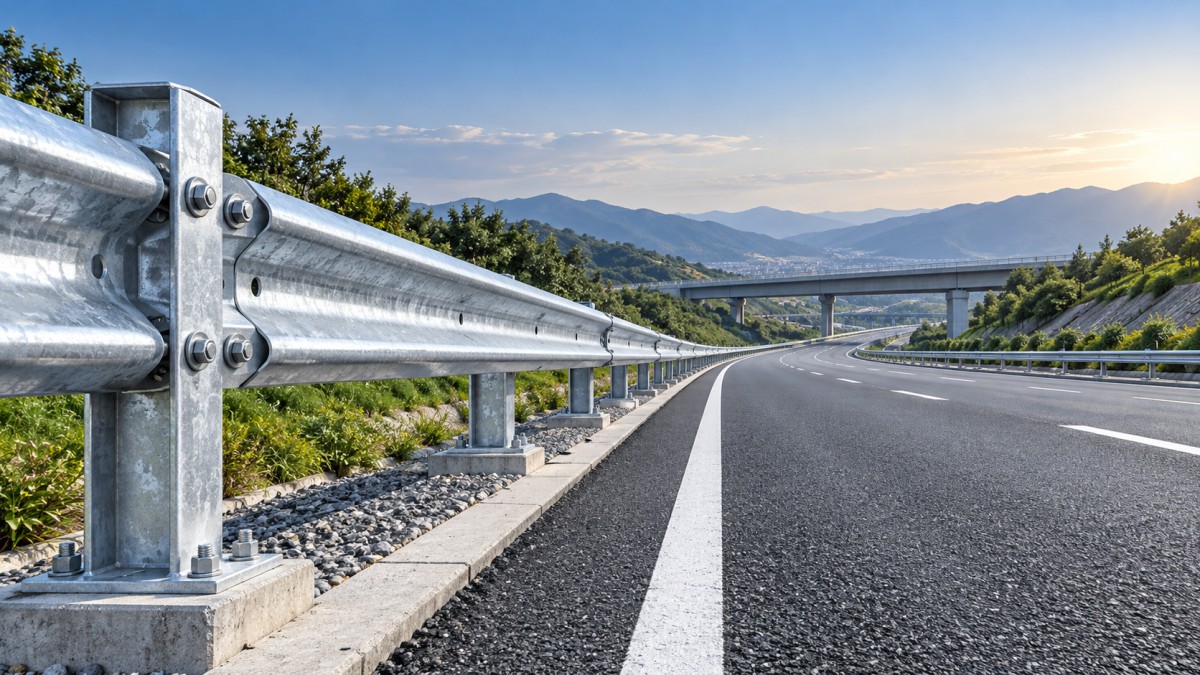

حواجز الطرق السريعة الفولاذية: عوامل المواصفات لمشاريع الطرق عالية السرعة

إن اختيار حاجز طريق سريع فولاذي لمشروع طريق عالي السرعة لا يقتصر على مقارنة سماكة الحاجز، وحجم الأعمدة، وسعر الوحدة بصورة منفصلة. فالحاجز هو نظام متكامل لتقييد المركبات على جانب الطريق: إذ تؤثر القضبان والأعمدة والفواصل والنهايات والمثبتات والأساسات وسماحات التركيب جميعها في كيفية أدائه عند الاصطدام. وقد يتسبب مكوّن يبدو مقبولاً في الرسم في مخاطر إذا لم يكن متوافقاً مع التكوين المختبَر أو ظروف التربة المحلية أو تفاصيل التصريف أو متطلبات الاحتواء المقصودة.

بالنسبة للمقيّمين الفنيين، لا يتمثل السؤال المحوري ببساطة في مدى كفاية قوة الفولاذ، بل في ما إذا كان النظام المحدد يستطيع إعادة توجيه اصطدام المركبة المتوقع أو احتواءه أو التعامل معه، مع الحد من الانحراف الخطير ومخاطر ركاب المركبة والمخاطر الثانوية. ويجب ربط هذا التقييم بمتطلبات سلطة الطرق المختصة، وسرعة التصميم للمشروع، وتكوين حركة المرور، وهندسة جوانب الطريق، وواقع أعمال الصيانة.

ابدأ بالأداء المطلوب، وليس بمقطع القضيب

لا يشير مقطع حاجز W-beam أو thrie-beam أو الحاجز الصندوقي أو أي مقطع حاجز فولاذي آخر تلقائياً إلى مستوى محدد من أداء الصدم. إذ يمكن توريد النوع المرئي نفسه من القضبان بمقاطع أعمدة مختلفة وارتفاعات قضبان وكتل مباعدة وترتيبات تثبيت ومعالجات للنهايات مختلفة. وتغير هذه التفاصيل استجابة النظام تحت الحمل.

ينبغي أن تحدد المواصفة إطار الأداء المعمول به والمطلوب للمشروع، بدلاً من الاعتماد على عبارات عامة مثل «حاجز حماية شديد التحمل». وقد يشمل ذلك، بحسب السوق، معياراً معتمداً وطنياً أو مواصفة صادرة عن سلطة الطرق أو اشتراط نظام مختبَر. وينبغي للمقيّم التحقق من أنواع المركبات وظروف الاصطدام ومستوى الاحتواء وعرض العمل أو حدود الانحراف ومعايير إعادة التوجيه ذات الصلة. فحاجز الوسيط المجاور لحركة مرور متقابلة عالية السرعة يتطلب تقييماً مختلفاً عن تركيب على جانب الطريق لحماية منحدر ترابي أو جسم ثابت بجانب الطريق.

ومن المهم أيضاً التمييز بين القدرة الإنشائية وأداء النظام. فقد تؤدي زيادة سماكة الفولاذ إلى تحسين القوة الموضعية، لكنها لا تثبت أن النظام المعدل سيتصرف كما هو مطلوب في التصادم. وينبغي ضبط التغييرات في ارتفاع تركيب القضيب، وتباعد الأعمدة، ومواضع البراغي، وكتل المباعدة، أو هندسة النهايات وفق التصميم المعتمد ومتطلبات المشروع المطبقة.

يجب قراءة درجة المادة وهندسة المقطع معاً

تحدد درجة الفولاذ وسلوك الخضوع والاستطالة وسماحة السماكة وهندسة المقطع كيفية امتصاص القضبان والأعمدة للطاقة وتوزيعها. تفرض الصدمات عالية السرعة أحمالاً ديناميكية، ولذلك نادراً ما تكون النتيجة المرغوبة هي أقصى صلابة في جميع المواضع. يحتاج الحاجز عموماً إلى استجابة مضبوطة: مقاومة كافية لمنع الاختراق المفرط أو الانهيار، مع تشوه كافٍ لإدارة طاقة الاصطدام وتجنب تباطؤ المركبة المفاجئ.

لذلك ينبغي أن تشمل المراجعة الفنية شهادات المصنع أو وثائق المواد المكافئة عند الاقتضاء، وفحوصات الأبعاد للمقاطع المشكلة، وأنماط الثقوب، وحالة الحواف، واتساق الانحناءات. ويمكن للثقوب المحفورة في مواضع خاطئة أو ذات تشطيب رديء أن تسبب صعوبات في التجميع، وقد تؤثر في انتقال الأحمال عند الوصلات المثبتة بالبراغي. كما تهم جودة التشكيل؛ فلا ينبغي قبول التشوه حول التموجات أو الحواف الحادة أو التشققات غير المضبوطة قرب الانحناءات لمجرد تحقيق سماكة الصفيحة الاسمية.

بالنسبة للمكونات الفولاذية المصنعة، قد تشمل العملية المضبوطة الحفر والثني وإزالة الصدأ والقذف الكروي عند تحديده والاختبارات غير الإتلافية عند الحاجة والجلفنة والطلاء. ولا يتطلب كل مشروع جميع العمليات، ولكن ينبغي أن يعكس مسار التصنيع الرسومات ووظيفة المكون وخطة الفحص. وتكون إمكانية التتبع من المادة الخام حتى التصنيع مفيدة بصفة خاصة عند توريد تكوينات متعددة للحواجز ضمن عقد واحد.

تتحكم الأعمدة والأساسات والتباعد في استجابة النظام

غالباً ما تُعامل الأعمدة كعناصر ثانوية لأنها تكون مخفية جزئياً بعد التركيب. لكنها عملياً تتحكم في جزء كبير من الدعم الجانبي للحاجز وانتقال الأحمال. ويؤثر عمق غرسها ومقطعها العرضي وتباعدها وارتباطها بالقضيب في ما إذا كان الحاجز ينحرف بشكل متوقع أو يتحرك بصورة مفرطة أثناء الاصطدام.

قد يستخدم الترتيب الشائع تباعداً بين الأعمدة قدره 4 أمتار في المقاطع العادية، بينما قد تتطلب المواقع الحرجة تباعداً قدره متران. ولا ينبغي تطبيق هذه القيم على كامل المشروع دون التحقق من المخطط المعتمد. فمداخل الجسور والمنحدرات الشديدة والأكتاف الضيقة والتحولات والنهايات والمنحنيات والعبارات ومناطق حماية العوائق غالباً ما تتطلب تفاصيل مختلفة. كما يهم نوع التربة ودرجة دمكها: فالعمود المغروس في ردم متغير لا يوفر التقييد نفسه الذي يوفره عمود مركب في أرض متماسكة ومعدة بصورة صحيحة.

عندما تستدعي هندسة المشروع أو الرسومات مقطعاً معيناً، قد يشمل اختيار الأعمدة مقاطع من نوع C أو U أو Z أو H. توفر أعمدة C المحددة بشكل صحيح دعماً رأسياً، وتنقل القوى إلى الأساس، وتساعد على منع الحركة الكبيرة للنظام. وينبغي تقييمها مع الكتل الماصة للطاقة والموصلات المثبتة بالبراغي، لا باعتبارها عناصر فولاذية مستقلة. ويعد التوافق عند هذه الواجهة ضرورياً للحفاظ على ارتفاع القضيب وتباعده وسلوك التشوه المقصود.

الحماية من التآكل قرار تصميمي لدورة الحياة

يتعرض حاجز الطريق السريع الفولاذي للرطوبة ورذاذ الطريق ومواد إزالة الجليد والملوثات المحمولة جواً والتآكل والأضرار الناجمة عن أعمال الصيانة الروتينية. لذلك ينبغي تحديد الحماية من التآكل وفق بيئة التعرض الفعلية بدلاً من اختيارها كتشطيب عام. وتستخدم الجلفنة بالغمس الساخن على نطاق واسع للأعمدة والقضبان والحوامل والمثبتات لأنها تحمي الأشكال المعقدة والأسطح صعبة الوصول. ومع ذلك، ينبغي تحديد حالة الطلاء المطلوبة وطريقة إصلاح المناطق المتضررة والتوافق مع أي نظام طلاء في وثائق المشروع.

تستحق الأسطح المجلفنة فحصاً دقيقاً بعد التصنيع. وتشمل مناطق الاهتمام المناطق غير المطلية والترسبات الخشنة التي تعيق الملاءمة وثقوب البراغي المسدودة والتشوه الناتج عن المعالجة والمظهر غير المتسق الذي قد يشير إلى مشكلات في تحضير السطح. وإذا كان نظام طلاء مزدوج مطلوباً، فينبغي تأكيد تسلسل التحضير وتوافق الطلاء قبل الإنتاج. فقد يؤدي تطبيق الطلاء فوق سطح مجلفن سيئ التحضير إلى مشكلة صيانة يمكن تجنبها.

ينبغي للمقيّمين الفنيين أيضاً مراعاة المثبتات. فالقضيب المقاوم للتآكل المقترن ببراغي أو وردات أو صواميل غير متوافقة يخلق نقطة ضعف في الصيانة. ويمكن أن يجعل تآكل الوصلات الإصلاحات المستقبلية أبطأ، وقد يضر بالمحاذاة إذا تعذر إزالة المكونات بصورة نظيفة بعد وقوع حادث.

سماحات التركيب ليست مجرد تفصيل موقعي

تظهر مشكلات كثيرة في الحواجز أثناء التركيب بدلاً من التصنيع. فقد يؤدي ارتفاع القضيب غير الصحيح، وعدم استقامة الأعمدة الرأسية، وعدم اتساق اتجاه التراكب، والفجوات المفرطة، والثقوب غير المحاذاة، أو الشد غير المضبوط إلى تغيير مسار الحمل في النظام المجمع. وينبغي أن تحدد طريقة التركيب كيفية فحص المحاذاة والمنسوب، وكيفية دق الأعمدة أو تأسيسها، وكيفية التعامل مع الانحرافات دون تعديلات ميدانية غير مصرح بها.

تتطلب النهايات والتحولات والوصلات بحواجز الجسور اهتماماً خاصاً. فهي مواقع يتحول فيها امتداد الطريق الجانبي القياسي إلى حالة نظام مختلفة. وقد لا يكون التصميم الذي يعمل على أرض مفتوحة مناسباً عند منشأة صلبة من دون انتقال مفصل بشكل صحيح. وينبغي مراجعة عناصر التصريف والخدمات تحت الأرض قبل اعتماد مواقع الأعمدة نهائياً؛ إذ إن تقصير الأعمدة أو نقلها بشكل عشوائي قد يقوض هدف التصميم.

فحص عملي للوثائق قبل الاعتماد

قبل اعتماد الإنتاج، ينبغي أن يربط الملف الفني متطلبات التصميم بالمكونات المسلّمة. وينبغي أن يتمكن المراجعون، كحد أدنى، من مطابقة الرسومات المعتمدة وقائمة المواد ومتطلبات الأداء أو متطلبات السلطة المختصة المطبقة وسجلات المواد عند الاقتضاء ومتطلبات الطلاء ونقاط الفحص وتعليمات التركيب. وإذا كانت هناك حاجة إلى أعمدة غير قياسية بسبب قيود الموقع، فينبغي تصميمها وفق معلومات المشروع بدلاً من استبدالها بعنصر من كتالوج يبدو مشابهاً بصرياً.

يمكن للمصنّع القادر على العمل انطلاقاً من مخططات المشروع أو رسومات العميل أن يدعم هذه العملية من خلال عرض أسعار منسق ومراجعة التصميم والتصنيع وتخطيط التركيب. ولا تتمثل المساهمة المفيدة ببساطة في إنتاج الفولاذ بالأطوال المطلوبة؛ بل في تحديد مشكلات قابلية التصنيع مبكراً، وتأكيد تفاصيل الحفر والوصلات، والحفاظ على الاتساق بين مجموعة الرسومات المعتمدة وحزمة الحواجز الموردة.

بالنسبة للطرق عالية السرعة، تكون المواصفة الأكثر أماناً عادة هي التي تحتوي على أقل عدد من الافتراضات غير المفحوصة. أكد أداء النظام المطلوب، وثبّت توافق المكونات، وطابق الحماية من التآكل مع بيئة التعرض، وتعامل مع هندسة التركيب باعتبارها جزءاً من المتطلبات الهندسية. وتوفر هذه الفحوصات أساساً أقوى لتقييم موثوقية الحاجز من سعر القضيب أو الوزن الاسمي للفولاذ وحدهما.
