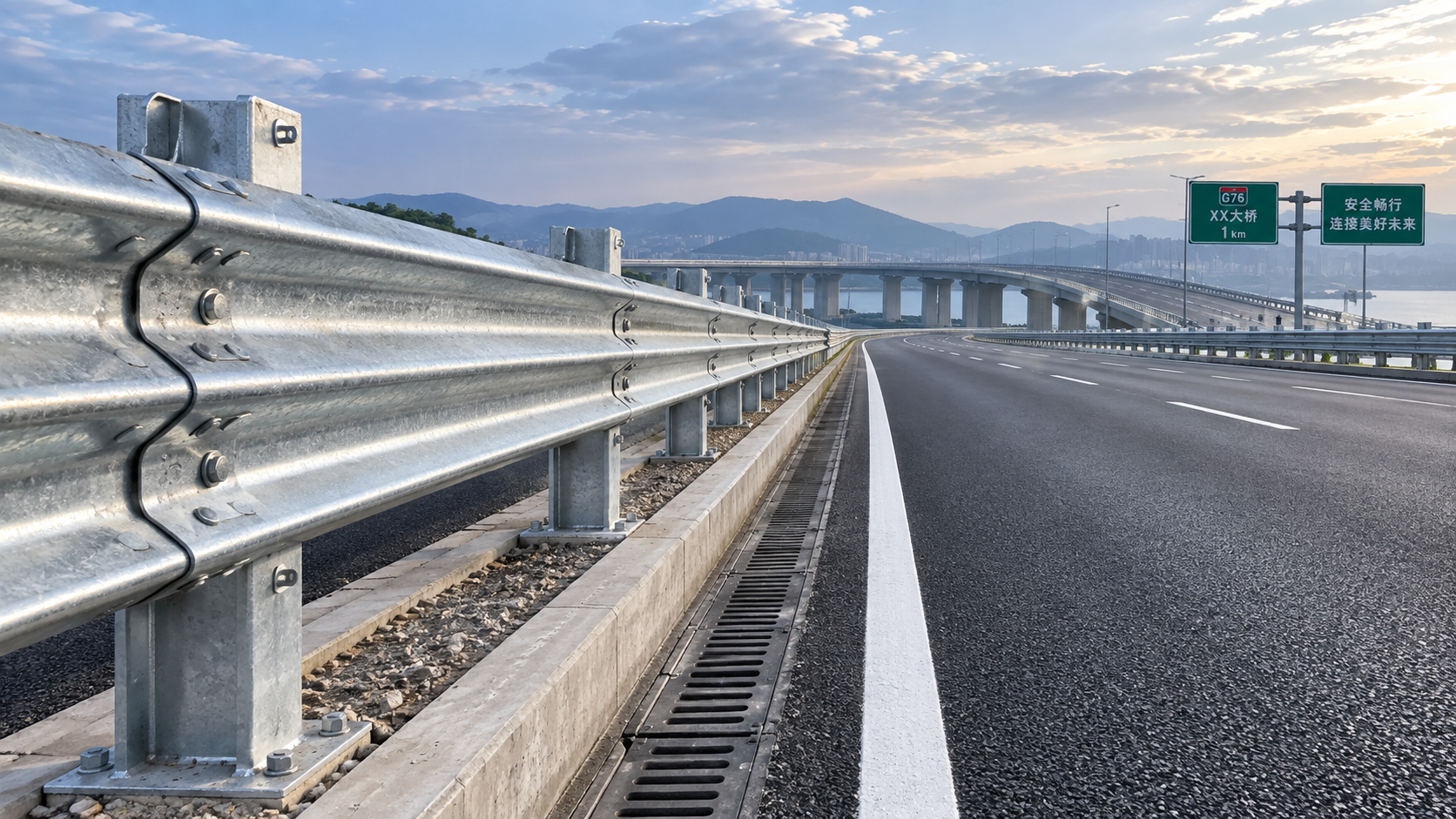

المواضع التي يعمل فيها حاجز الحماية ذو الأعمدة Z بصورة أفضل من ترتيبات الأعمدة C

بالنسبة لهيئة الطرق السريعة أو المقاول أو فريق EPC، نادراً ما يكون الاختيار بين ترتيب حواجز الحماية ذات الأعمدة Z والأعمدة C مجرد مسألة تفضيل لمقطع فولاذي معين. فهو يؤثر في إنتاجية التركيب، وسلوك الحاجز عند الصدم، ومتطلبات الأساسات، وسهولة الوصول لأعمال الصيانة، والتكلفة العملية للحفاظ على سلامة الطريق على مدى سنوات عديدة.

غالباً ما يكون حاجز الحماية ذو الأعمدة Z الخيار الأقوى عندما تفرض بيئة جانب الطريق متطلبات أعلى على التقييد الجانبي وثبات الأعمدة. وهذا لا يعني أن أنظمة الأعمدة C أصبحت قديمة أو غير مناسبة. فما زالت ترتيبات الأعمدة C شائعة في العديد من تطبيقات جوانب الطرق القياسية، لا سيما عندما تدعمها المخططات القائمة والمواصفات المحلية وممارسات التركيب المثبتة. والسؤال الأفضل أكثر تحديداً: أين يوفر العمود ذو الشكل Z ميزة تشغيلية أو إنشائية كافية لتبرير اختياره؟

يكون المقطع مهماً للغاية عندما تكون الأحمال الجانبية مصدر قلق

يكمن الفرق الأساسي في كيفية استجابة مقطع العمود للأحمال وتفاعله مع التربة. يحتوي العمود الفولاذي ذو الشكل Z على أجنحة على جانبي الجذع المتقابلين، مما يمنحه مقطعاً يمكن أن يوفر مقاومة مفيدة للحركة الجانبية والدوران عند دقه في أرض مناسبة. ومن الناحية العملية، يمكن أن يكون ذلك ذا قيمة عندما تنقل صدمة مركبة قوة كبيرة إلى خط حاجز الحماية وأعمدته الداعمة.

في امتدادات الطرق السريعة الطويلة والمفتوحة ذات التربة المتجانسة نسبياً، قد يكون أي من الترتيبين قابلاً للتطبيق إذا كان التصميم هندسياً على النحو الصحيح. ويصبح القرار أكثر أهمية في المواقع التي لا يمكن للحاجز فيها تحمل حركة مفرطة: بالقرب من حواف الردم، وقنوات التصريف، ومداخل الجسور، ومخاطر جانب الطريق الثابتة، أو مناطق الاسترداد الضيقة. في هذه المناطق، لا يقتصر دور العمود على حمل السكة. بل هو جزء من النظام الذي يتحكم في انحراف السكة، ويعيد توجيه المركبة المنحرفة، ويمنع الحاجز من فقدان محاذاته المقصودة.

لذلك، غالباً ما يجدر تقييم ترتيب الأعمدة Z عندما يحتاج فريق المشروع إلى مفهوم دعم أكثر استقراراً دون الانتقال تلقائياً إلى نظام حواجز أثقل أو أكثر تعقيداً بكثير. وتظل الملاءمة النهائية معتمدة على طول العمود، ودرجة الفولاذ، وهندسة السكة، والتباعد، وظروف الأساس، ومتطلبات أداء التصادم المطبقة. ولا ينبغي اختيار أي مقطع عمود بمعزل عن بقية العوامل.

يمكن للتربة الرخوة أو المتغيرة أو المضطربة أن تغير القرار

التربة هي الموضع الذي تصبح فيه الكثير من قرارات حواجز الحماية التي تبدو مباشرة صعبة. فقد يتصرف ترتيب يعمل جيداً على كتف طريق مدكوك بصورة مختلفة بجوار أعمال تصريف تم ردمها حديثاً، أو على طرق تم توسيعها، أو بالقرب من خنادق المرافق، أو في أرض تتأثر بالتغيرات الموسمية للرطوبة.

عندما تكون ظروف التربة متغيرة، يمكن أن يوفر حاجز الحماية ذو الأعمدة Z نقطة انطلاق أكثر تسامحاً لأن شكله قد يساعد على تطوير مقاومة للحركة الجانبية في المواد المحيطة. ويكون هذا مهماً بشكل خاص عندما يجب التحكم بعناية في دق الأعمدة لتجنب إعادة التموضع المتكررة، أو تلف الجلفنة، أو عدم اتساق عمق التثبيت. وهو ليس بديلاً عن المراجعة الجيوتقنية، لكنه قد يقلل خطر التعامل مع كل موقع على جانب الطريق كما لو كانت له ظروف دعم متطابقة.

هناك حد مهم هنا. فقد تتطلب التربة شديدة الضعف، أو الأرض المشبعة بالمياه، أو طبقات الصخور، أو الخرسانة المدفونة، أو ممرات المرافق المزدحمة حلاً مختلفاً تماماً. وقد تكون هناك حاجة إلى أعمدة أقصر أو أطول، أو أساسات محفورة، أو دعامات ذات صفائح قاعدة، أو تصاميم مدعمة محلياً. ولا يحل المقطع Z مشكلة أساس لم يتم التحقيق فيها.

تكون ترتيبات الأعمدة Z مفيدة عندما تكون سرعة التركيب تحت ضغط حقيقي

غالباً ما تُركب مشاريع الطرق ضمن نوافذ إدارة حركة المرور بدلاً من ظروف العمل المثالية. وقد تواجه الطواقم إغلاقات محدودة للمسارات، أو وصولاً مقيداً على طول الجزر الوسطية، أو فترة ضيقة بين اكتمال الرصف وافتتاح الطريق. في هذه البيئة، يكون لنظام الدعم الذي يمكن دقه ومحاذاته بكفاءة تأثير مباشر على مخاطر البرنامج الزمني.

يمكن أن تكون أنظمة الأعمدة Z جذابة للامتدادات الطويلة التي يمكن فيها تنفيذ تركيب أعمدة متكرر ومتسق. ويتلاءم مقطعها جيداً مع عمليات الدق التقليدية عندما تتوافق المعدات المحددة وطريقة الدق مع سماكة الفولاذ وظروف الموقع. ولا تتمثل الفائدة في سرعة التقدم اليومية فحسب، بل قد تعني أيضاً تعديلات ميدانية أقل، ولحاماً ارتجالياً أقل، واتساقاً أفضل عبر خط حاجز مستمر.

ومع ذلك، ينبغي ألا يصبح التركيب السريع ذريعة لضعف مراقبة الجودة. إذ يلزم فحص استقامة الأعمدة الرأسية، والمناسيب، والتباعد، واتجاه تراكب السكك، وشد البراغي، وتلف الطلاء. وقد يبدو الحاجز مستقيماً من مركبة عابرة بينما لا يزال يتضمن تفاصيل تؤثر في أدائه وصيانته لاحقاً.

تتطلب الجزر الوسطية الضيقة ومناطق جوانب الطرق المقيدة مراجعة دقيقة للأعمدة Z

غالباً ما تظهر قيود ترتيب الأعمدة C العام في الممرات المقيدة. ففي جزيرة وسطية ضيقة، أو عند الاقتراب من منشأة، أو بجانب منحدر شديد، قد تكون المساحة المتاحة لانحراف الحاجز قليلة. ويجب أن يبقى حاجز الحماية ضمن عرض عمل محدد مع الاستمرار في توجيه المركبات بعيداً عن حركة المرور المقابلة، أو عناصر الجسر، أو الأعمدة، أو المخاطر الأخرى.

يمكن أن يكون تكوين الدعم بالأعمدة Z جزءاً منطقياً من حل ذي صلابة أعلى في هذه المواقع، بشرط أن يكون النظام الكامل قد صُمم وقُيّم للحالة المطلوبة. وينبغي لصناع القرار إيلاء اهتمام خاص للانتقالات. إذ إن وضع قسم مقوى بجوار حاجز حماية قياسي أكثر مرونة قد يخلق تغيراً في السلوك يجب تصميمه عن قصد، لا ارتجاله أثناء التركيب.

وينطبق المبدأ نفسه حول تفرعات المنحدرات، وفتحات الجزيرة الوسطية، ومناطق حماية أعمدة الإنارة، وأقسام الطرق السريعة عالية المخاطر. وهذه ليست مواضع لاختيار المكونات بناءً على سعر الوحدة فقط. إذ يجب أن يعمل خط الحاجز كوحدة مترابطة، بما في ذلك السكك، والأعمدة، والكتل أو المباعدات عند تحديدها، والنهايات، والانتقالات، والبراغي، ومكونات النهايات الواقية.

لا تغفل عن معالجات النهايات والتدعيم المحلي

قد لا يؤدي ترتيب الأعمدة المختار جيداً الأداء المطلوب إذا عولجت نقاط النهاية ونقاط الانقطاع الضعيفة باستخفاف. ففي أقسام الجسور، وفتحات الشرائط الوسطية، ومناطق حماية الدعامات، وغيرها من المواقع التي تكون فيها متطلبات التوجيه والثبات الإنشائي شديدة، تستحق مكونات النهاية والإغلاق مستوى المراجعة نفسه الذي تستحقه السكة الرئيسية.

على سبيل المثال، يمكن النظر في غطاء النهاية عالي الصلابة المصنّع من صفائح فولاذية مدرفلة على الساخن عالية الجودة عندما يتطلب التصميم مقاومة قوية لتشوه الانحناء وتشطيباً أكثر متانة في موقع حاجز حرج. وقد تكون طلاءات الزنك-الألومنيوم-المغنيسيوم أو طبقات التحذير المطلية بالمسحوق ذات صلة أيضاً عندما يكون التعرض للتآكل أو التحديد البصري جزءاً من متطلبات المشروع. وفي البيئات الساحلية أو ذات الضباب الملحي الكثيف، ينبغي مراجعة نظام الطلاء إلى جانب ظروف الخدمة المتوقعة بدلاً من اختياره كفكرة لاحقة.

والهدف ليس جعل كل قسم صلباً بشكل مفرط. إذ إن المبالغة في بناء امتدادات جوانب الطرق العادية يمكن أن تهدر الميزانية وتعقد الإصلاحات. والنهج الأفضل هو استخدام مكونات أقوى في المواضع التي تكون فيها عواقب التشوه أو سوء التوجيه أو فقدان المحاذاة أعلى بالفعل.

متى قد تظل ترتيبات الأعمدة C الخيار التجاري الأفضل

توجد حالات يكون فيها الاستمرار في ترتيب الأعمدة C منطقياً تماماً. فإذا كانت لدى هيئة الطرق نظام معتمد راسخ، وكانت أطقم الصيانة تحتفظ بمخزون من قطع الغيار المتوافقة، وكانت تربة الموقع قابلة للتنبؤ، وكانت هندسة المشروع غير معقدة، فقد يؤدي تغيير نوع العمود إلى إضافة أعمال تنسيق أكثر من الفائدة.

كما يمكن أن تكون الأعمدة C خياراً عملياً للطرق الريفية القياسية التي تتوفر فيها مساحة كافية للمنطقة الخالية ومتطلبات حواجز الحماية التقليدية. وليس الخيار الأقل تكلفة هو الأفضل دائماً، لكن المقطع الأكثر متانة إنشائياً ليس بالضرورة الإجابة الصحيحة تلقائياً. وينبغي لفرق المشتريات تجنب المقارنة بناءً على وزن الفولاذ أو سعر العمود فقط. بل ينبغي لها مقارنة تكلفة التركيب، ومدة التسليم، والتوافق مع نظام السكك والنهايات، واحتياجات الفحص، وتوافر الإصلاحات المستقبلية، وعواقب تغيير التصميم.

قائمة تحقق عملية قبل الالتزام بالاختيار

• راجع ظروف التربة حسب مقطع الطريق، وخاصة حول الردم والتصريف والمرافق والمنشآت.
• أكد سلوك الحاجز المطلوب والانحراف المسموح به وتفاصيل الانتقال وفق المعايير الحاكمة للمشروع.
• تحقق مما إذا كانت معدات دق الأعمدة تستطيع تحقيق العمق المطلوب دون الإضرار بالعمود أو الطلاء الواقي.
• قارن توافق النظام الكامل بدلاً من شراء الأعمدة والسكك والنهايات كعناصر غير مترابطة.
• قيّم الحماية من التآكل بناءً على البيئة الفعلية، بما في ذلك التعرض الساحلي وأملاح إزالة الجليد والتلوث الصناعي وأنماط التصريف.
• اسأل عن كيفية استبدال الأقسام المتضررة بعد الصدم: فتوافر الأعمدة والمثبتات المطابقة أهم مما يبدو أثناء المناقصة.

في أعمال حواجز الطرق السريعة المخصصة، لا يقتصر أقوى دعم من المورد عادة على توريد الفولاذ القياسي. بل يشمل مراجعة المخططات، وتأكيد تفاصيل التصنيع، وتنسيق الثقب والثني، وإدارة إزالة الصدأ والسفع بالخردق عند الحاجة، وتنفيذ خطوات الفحص المناسبة مثل الاختبارات غير الإتلافية عند تحديدها، وتطبيق أنظمة الجلفنة أو الطلاء المناسبة للعمل. ويكون ذلك مفيداً بشكل خاص عندما يجمع المشروع بين أطوال جوانب الطرق القياسية وأقسام غير اعتيادية للجسور أو الجزر الوسطية أو الحماية من المخاطر.

ينبغي أن يستند القرار إلى الأقسام الصعبة لا السهلة

قد يكون ترتيب الأعمدة C كافياً تماماً عبر معظم مسار الطريق، بينما يصبح دعم الأعمدة Z الخيار الأفضل في الأقسام التي تنطوي على أعلى مخاطر السلامة والصيانة. وتتمثل المواضع التي يرجح فيها أن يبرر الثبات الإضافي للمقطع Z نفسه في الأكتاف الرخوة، والجزر الوسطية المقيدة، ومداخل الجسور، ومناطق الصدمات العالية، والمواقع التي تتطلب تحكماً أدق في حركة الحاجز.

قبل اعتماد المواصفات النهائية، راجع مجموعة الحاجز الكاملة مقابل هندسة الطريق، وتحقيقات التربة، والمتطلبات المحلية، وطريقة التركيب، واستراتيجية الإصلاح. وإذا كان فريق المشروع يستطيع شرح سبب استخدام كل نوع من الأعمدة في كل موقع حرج، فمن المرجح أن يكون قرار الشراء قائماً على أساس متين.
