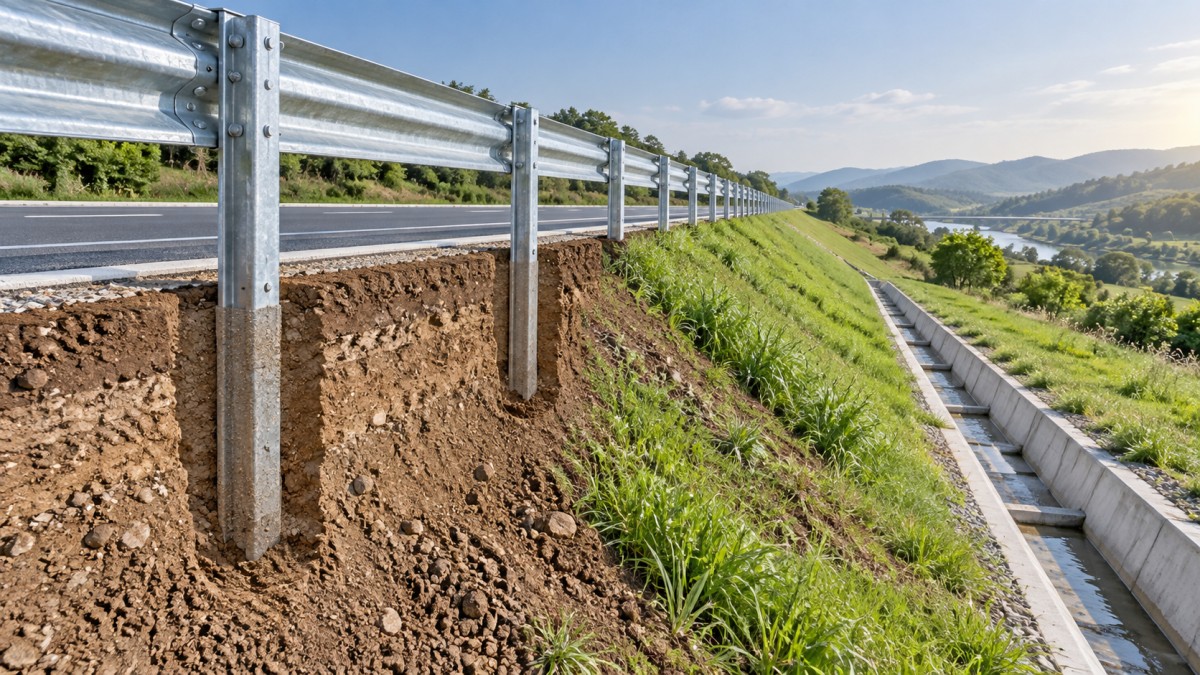

على أحد الردميات، قد يبدو خط حاجز الحماية بسيطًا إلى أن تواجه أعمدة الدعم ظروفًا أرضية متغيرة: ردمًا مضغوطًا بالقرب من كتف الطريق، ومواد أكثر ليونة أسفل المنحدر، وخندق تصريف خلف الحاجز، أو توسعة تترك مساحة قليلة لمعدات الدق. في هذه الظروف، قد يؤدي اختيار العمود بناءً على مقاسه الاسمي فقط إلى نظام يصعب تركيبه، أو يكون سيئ المحاذاة، أو لا يستطيع توفير الدعم الذي يفترضه تصميم الحاجز.

تُعد أعمدة C مناسبة للعديد من تطبيقات حواجز الحماية على الردميات عندما تكون التربة قادرة على توفير تقييد جانبي ورأسي موثوق، وعندما يمكن تحقيق عمق تركيب العمود دون تقويض المنحدر، وعندما يكون نظام الحاجز الكامل قد صُمم واختُبر وفقًا لهذا النوع من الأعمدة. وهي أقل ملاءمة عندما يكون الردم مفككًا أو شديد التباين، أو يكون التعرية نشطة، أو تمنع العوائق المدفونة تحقيق عمق غرس متسق، أو تترك قمة المنحدر الضيقة مساحة غير كافية خلف الحاجز. ينبغي أن يبدأ القرار من حالة الردم، وليس من شكل مقطع العمود وحده.

ابدأ بالتربة التي ستقاوم العمود

ينقل العمود الفولاذي على شكل C أحمال حاجز الحماية إلى التربة المحيطة عبر طوله المغروس وهندسة جناحيه. قد يكون العمود سليمًا إنشائيًا، لكن أداءه يظل معتمدًا على قدرة التربة المحيطة به على توفير المقاومة دون إزاحة مفرطة. ويكتسب ذلك أهمية خاصة عند حواف الردميات، حيث قد تتكون الأرض من ردم موضوع بدلًا من مادة طبيعية متجانسة.

يوفر الردم الحبيبي أو المتماسك المتماسك جيدًا عمومًا بيئة أكثر قابلية للتنبؤ لأعمدة C المدقوقة. يمكن لفريق التركيب تحقيق عمق اختراق متكرر، كما تتوفر حول العمود مادة كافية لمقاومة الدوران أثناء الصدم. وتساعد قمة الردم المستقرة ذات شريط العمل المستوي بشكل معقول أيضًا في الحفاظ على التباعد وارتفاع الحاجز واستقامة الأعمدة الرأسية.

تصبح الظروف أقل موثوقية عندما تكون الطبقة العلوية من الردم مفككة أو موضوعة حديثًا أو مشبعة بالمياه أو مختلطة بصخور كبيرة الحجم. في الردم اللين، قد يُدق العمود بسهولة لكنه يفتقر إلى التقييد الجانبي اللازم تحت الحمل. وفي الردم الصخري، تحدث المشكلة المعاكسة: فقد يتوقف العمود مبكرًا، أو يلتوي، أو يتعرض للتلف أثناء الدق. ولا ينبغي معالجة أي من هاتين الحالتين بمجرد إجبار العمود على الوصول إلى العمق المستهدف؛ بل يجب أولًا فهم سبب التوقف أو انخفاض المقاومة.

كيف تؤثر هندسة المنحدر في القرار

يؤثر المنحدر نفسه في كل من التركيب وسلوك الحاجز. فالعمود الموضوع قرب القمة تحيط به تربة محتجزة أقل من جهة حركة المرور أو جهة المنحدر مقارنة بعمود يوضع على أرض واسعة ومستوية. ومع ازدياد انحدار المنحدر أو ضيق الكتف المتاح، قد تقل كتلة التربة الداعمة للعمود. ولا يقتصر الخطر على حركة العمود. فقد تؤدي أعمال الإنشاء إلى إزعاج القمة، أو تكوين أخاديد توجه المياه نحو خط الحاجز، أو تفكيك مواد تتعرض لاحقًا للتعرية.

عندما يكون للردم سطح علوي واسع ومستقر ومنحدر تدريجي، يكون ترتيب أعمدة C المدقوقة عمليًا في كثير من الأحيان، بشرط الحفاظ على عمق العمود والارتداد المطلوبين. لا يستبعد المنحدر المتوسط استخدامها تلقائيًا. والسؤال الأساسي هو ما إذا كانت كمية كافية من المواد غير المضطربة ستبقى حول وأسفل كل عمود بعد التركيب.

يتطلب المنحدر الشديد، أو الانكسار الحاد عند القمة، أو المنحدر الذي تظهر عليه بالفعل علامات الانهيال، مراجعة أكثر حذرًا. قد يؤدي إبعاد خط الحاجز عن الحافة إلى تحسين الدعم، لكنه قد يغير أيضًا خلوص جانب الطريق وموضع الحاجز. إن تقصير العمود بسبب صعوبة المنحدر ليس تعديلًا محايدًا؛ فهو يغير التقييد الناتج عن الغرس، ولا ينبغي القيام به إلا عندما يسمح تصميم النظام بذلك على وجه التحديد.

غالبًا ما يكون التصريف هو القيد الخفي

تغير المياه ظروف الردم بسرعة أكبر مما يوحي به المظهر السطحي المرئي. فقد يكون الموقع متماسكًا أثناء التحديد، ثم يفقد قوته بعد تكرار البلل، أو تسرب المياه من خندق مجاور، أو تركز الجريان السطحي عند فتحات الأعمدة والتربة المضطربة. قد تتعرض أعمدة C المركبة على طول مسار تصريف إلى نحر حول القاعدة، ومخاطر تآكل مرتبطة بالرطوبة المستمرة، وهبوط تدريجي للكتف.

قبل اختيار ترتيب الدعم، حدد مسار المياه أثناء المطر وبعده. ابحث عن منشآت المخارج، وانتقالات الخنادق، ونهايات العبارات، والنقاط المنخفضة خلف حاجز الحماية، وإصلاحات التعرية. يمكن لمجرى سطحي ضحل محفور قريبًا جدًا من الأعمدة أن يقلل إسفين التربة الداعم. وبالمثل، فإن ردم التربة حول عمود في منطقة رطبة أو سيئة الدمك قد ينشئ منطقة ضعف موضعية حتى عندما يكون الردم المحيط سليمًا.

عندما لا يمكن تغيير مسار التصريف، قد يتطلب التصميم نهجًا مختلفًا لتأسيس الأعمدة، أو تثبيتًا موضعيًا، أو تعديل موضع الحاجز، أو تفصيلًا يمنع الجريان السطحي من الوصول إلى منطقة الدعم. تحمي الطلاءات والجلفنة سطح الفولاذ، لكنها لا تعالج فقدان دعم التربة الناتج عن الانجراف.

طابق العمود مع تكوين الحاجز المعتمد

من المغري التعامل مع العمود باعتباره مكونًا قابلًا للاستبدال تحت عارضة الحاجز. قد يكون هذا النهج غير آمن. يعمل شكل العمود، وسماكة الفولاذ، والتباعد، وترتيب الفواصل، وارتفاع الحاجز، ومعالجة النهايات، وحالة التربة معًا. قد يكون المقطع C مناسبًا في تكوين واحد لحاجز الحماية وغير مناسب في تكوين آخر حتى عندما تبدو عارضة الحاجز متشابهة.

راجع الترتيب المقترح باعتباره تجميعة كاملة. تأكد من التباعد المقصود وتفاصيل الوصل بين العمود والفاصل والحاجز. تحقق مما إذا كان الحاجز يحتاج إلى استيعاب انتقال إلى حاجز جسر، أو رأس عبارة، أو هيكل استنادي، أو نهاية. يمكن لهذه المواقع أن تضيف دعامات أكثر صلابة أو تغيرات مفاجئة في سلوك الانحراف، لذا فإن استبدال عمود C بمقطع آخر دون تأكيد التصميم قد يخلق انتقالًا ضعيفًا بدلًا من تبسيط موفر للتكلفة.

يمكن لقيود التركيب أن تكشف الاختيار غير الملائم مبكرًا

قد يكون العمود المناسب نظريًا غير عملي للتركيب في ممر جانبي مقيد على الطريق. تحتاج معدات الدق إلى وصول مستقر ومساحة عمل كافية للحفاظ على عمودية العمود. على كتف ضيق، قد تزعج الآلات العاملة بالقرب من حافة الردم التربة ذاتها التي يعتمد عليها العمود. كما قد تؤدي إعادة التموضع المتكررة إلى ارتفاعات غير متساوية للأعمدة أو فتحات حاجز غير متحاذية.

حدد مسار الخط قبل الإنتاج وتحقق من التعارضات مع المرافق، ومكونات التصريف، وقواعد اللافتات، وحواف الرصف القائمة، والصخور المدفونة. عندما يواجه العمود توقفًا، ينبغي للفريق تسجيل العمق والموقع بدلًا من إجراء استبدال ميداني غير معتمد. قد يشير التوقف الموضعي إلى وجود صخر؛ وقد يدل التوقف الضحل المتكرر على عائق مستمر أو طريقة تركيب غير مناسبة. وتُعد الملاحظات الميدانية مدخلات مفيدة لتقرير ما إذا كان التصميم يحتاج إلى تعديل.

تكتسب جودة التصنيع أهمية أيضًا عندما تكون ظروف الموقع صعبة. يدعم الثقب والثني المتسقان التجميع الصحيح، بينما يمكن تنفيذ إزالة الصدأ والقذف بالخردق والاختبارات غير الإتلافية عند تحديدها والجلفنة والطلاء وفقًا لمتطلبات المشروع. ومع ذلك، ينبغي أن تدعم ضوابط التصنيع التصميم المختار، لا أن تعوض عن هندسة ردم غير مناسبة أو تربة ضعيفة.

استخدم متطلبات الصدم والانحراف لاختبار الاختيار

ينبغي النظر في متطلبات الاحتواء إلى جانب ظروف التربة. فقد يكون لطريق ذي مساحة خالية محدودة خلف حاجز الحماية هامش ضئيل للانحراف المفرط. لكن زيادة صلابة ترتيب الدعم دون مراعاة النظام المعتمد قد يغير كيفية توزيع الأحمال عبر الأعمدة وعناصر الحاجز. والسؤال المناسب ليس ما إذا كان مقطع C «قويًا بما يكفي» بصورة منفصلة، بل ما إذا كان النظام المركب يستطيع الأداء كما هو مقصود في ذلك الموقع.

تستحق المواقع الخاصة مراجعة أدق: الاقتراب من هيكل صلب، أو ردم فوق مجرى مائي، أو مقطع طريق به هبوط خلف الحاجز، أو منطقة قد تكشف فيها تعرية المنحدر غرس العمود بمرور الوقت. قد تكون الملحقات التي تتحكم في الحركة أو تفاعل المكونات ذات صلة في بعض التجميعات؛ وعندما يستدعي التصميم المحدد مثل هذا الملحق، يمكن النظر في مخمدات الفولاذ الزنبركي كجزء من تفصيل الوصل أو الحماية المحدد. ولا ينبغي التعامل معها كبديل عن دعم كافٍ للأعمدة أو هندسة صحيحة للحاجز.

مراجعة عملية قبل اعتماد أعمدة C

ابدأ بالمعلومات الجيوتقنية ومعلومات الطريق المتاحة، ثم افحص خط الحاجز المقترح بحثًا عن التغيرات المرئية في الردم وشكل المنحدر والتصريف والوصول. تأكد من إمكانية تحقيق الغرس المطلوب عند كل موقع عمود دون وضع الحاجز قريبًا جدًا من الحافة. بعد ذلك، قارن العمود المقترح برسومات نظام الحاجز، بما في ذلك التباعد ومنسوب الحاجز والفواصل والنهايات والانتقالات. وأخيرًا، حدد إجراءً ميدانيًا للتعامل مع التوقف والتربة اللينة والطلاءات المتضررة والمرافق غير المتوقعة قبل بدء التركيب.

تُعد أعمدة C خيارًا سليمًا على الردميات المستقرة ذات الاحتواء الترابي الكافي وتصميم حاجز الحماية المتوافق. وتصبح خيارًا غير مناسب عندما يعتمد المشروع على ردم غير مؤكد، أو يتجاهل التصريف، أو يفترض أن العمود المدقوق يمكنه حل مشكلة استقرار المنحدر. إن معالجة هذه القيود أثناء التقييم أقل إرباكًا بكثير من تصحيح حاجز حماية غير متحاذٍ أو غير مدعوم بشكل كافٍ بعد تركيب الحاجز.
