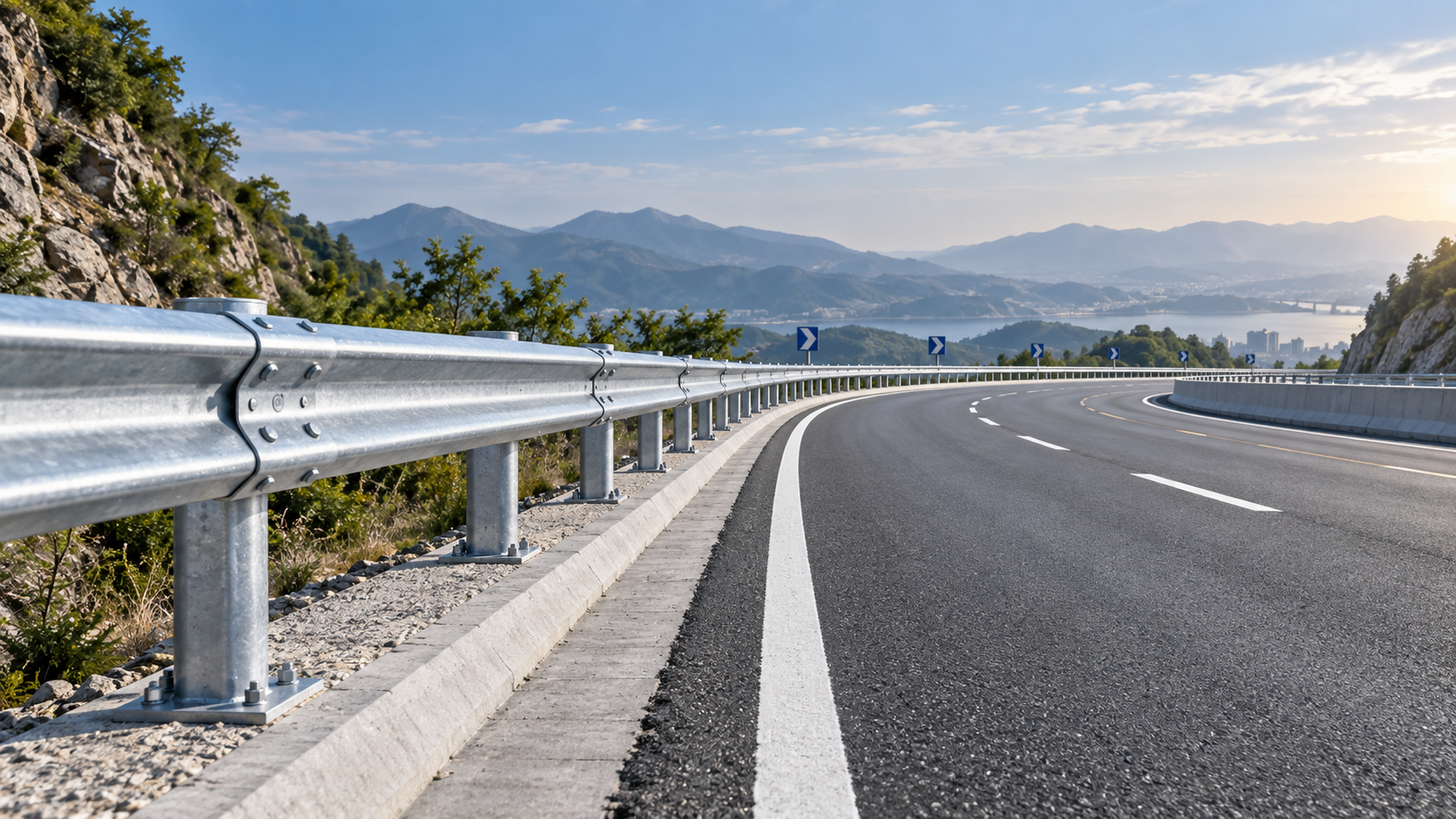

يمكن لحاجز الحماية ذو العارضة W اتباع منحنى أفقي ضيق، ولكن لا ينبغي التعامل معه كامتداد مستقيم جرى ثنيه ببساطة في الموقع. تتغير هندسة العارضة، وتخطيط الأعمدة، واتجاه الوصلات، وترتيب النهايات، ومساحة الانحراف المتاحة جميعها مع انخفاض نصف القطر. وقد يؤدي منحنى يبدو قابلاً للتنفيذ على المخطط إلى إجهادات أثناء التركيب، أو فتحات مشوهة، أو ارتفاع غير متسق للعارضة، أو تكوين نظام غير مختبر بمجرد بدء الإنشاء.

لذلك فإن الإجابة العملية مشروطة: يمكن استخدام حاجز الحماية ذي العارضة W على منحنى ضيق عندما يكون لنظام الحاجز المختار تفاصيل موثقة للتركيب المنحني، وتكون العارضة مصنّعة أو مشكلة وفق نصف القطر المطلوب، ويظل التجميع الكامل متوافقًا مع معيار سلامة الطرق المعمول به ورسومات المشروع. وعندما لا تتحقق هذه الشروط، فإن إجبار مقاطع العارضة المستقيمة القياسية على الاصطفاف يخلق مخاطر يمكن تجنبها تتعلق بالاحتواء والصيانة.

الانحناء ليس مجرد مسألة تصنيع

تتمتع عارضة W بمرونة طولية كافية لاستيعاب التغييرات التدريجية في المحاذاة الأفقية من خلال الوصلات العادية. أما المنحنيات الضيقة فمختلفة. فكلما صغر نصف القطر المطلوب، تعرض المقطع المموج وفتحات البراغي وتراكبات الوصلات ونقاط ربط العارضة بالأعمدة لمتطلبات هندسية أكبر. ولا تتمثل المسألة في إمكانية ثني الفولاذ ماديًا، بل في ما إذا كان الحاجز النهائي يحتفظ بالارتفاع والاستمرارية والصلابة وسلوك الاصطدام المقصودة.

حاجز الحماية نظام متكامل وليس مكونًا فولاذيًا منفردًا. تعيد العارضة توجيه المركبة المصطدمة من خلال توليد شد على امتداد طولها، بينما تتحكم الأعمدة والفواصل والارتكاز الأرضي ووصلات الربط في كيفية انتقال تلك القوة. ويغير تقويس العارضة الهندسة الأولية لهذا النظام. وإذا ثُني جزء من العارضة بطريقة غير صحيحة، فقد تلتوي العارضة أو تنبسط موضعيًا أو تنشئ إجهادًا غير متساوٍ حول فتحات البراغي. وإذا رُكبت الأعمدة على خط وتر بدلًا من المنحنى الفعلي، فقد تُسحب العارضة إلى موضعها تحت إجهاد دائم. وقد لا تكون هذه الظروف واضحة بصريًا بعد التركيب، لكنها قد تؤثر في المتانة والاستجابة عند الاصطدام.

لذلك ينبغي أن يبدأ القرار بنصف قطر المنحنى الفعلي، ومواقع الانتقال، وسرعة التصميم، والخطر الجانبي للطريق، وطول الحاجز، ومستوى الاحتواء المطلوب، والمعيار المطبق في نطاق المشروع. إن تصريح المورد بأنه «يمكنه ثني عارضة W» ليس دليلًا كافيًا على أن التركيب الناتج مناسب لنظام حاجز الطريق المحدد.

ما الذي يجعل المنحنى «ضيقًا» في تصميم حواجز الحماية

لا يوجد نصف قطر عالمي تصبح دونه حواجز الحماية ذات العارضة W غير مناسبة تلقائيًا. تعتمد درجة الانحناء المقبولة على النظام المختبر أو المعتمد، وطول العارضة، ودرجة الفولاذ وسماكته، ونوع العمود، وتصميم الفاصل، وتفاصيل التركيب التي تحددها سلطة الطرق. وقد يكون نصف القطر المقبول لتكوين مملوك أو معتمد من جهة ما خارج النطاق المسموح به لتكوين آخر.

من منظور الشراء وضبط المشروع، ينبغي اعتبار المنحنى حرجًا عند انطباق واحد أو أكثر من الشروط التالية:

• تتطلب المحاذاة إجبارًا مرئيًا لمقاطع العارضة أثناء التركيب.
• لم تعد فتحات الوصلات القياسية تتطابق طبيعيًا دون توسيع أو تعديل الفتحات أو شد مفرط للبراغي.
• يجب تغيير تباعد الأعمدة عن الترتيب المعتمد لمجرد جعل العارضة تتبع المسار.
• تقترب العارضة من درابزين جسر، أو حاجز صلب، أو نهاية، أو بوابة، أو فتحة مدخل، أو منشأة تصريف داخل الجزء المنحني.
• تقل المساحة المتاحة خلف الحاجز بسبب المنحنى أو المنحدر أو عائق أو منشأة مجاورة.
• ينشئ المسار المنحني مقطعًا قصيرًا بين نوعين مختلفين من الحواجز أو بين حاجز ومعالجة نهاية.

هذه ليست مجرد صعوبات تركيب بسيطة. فهي تشير إلى أنه ينبغي مراجعة الحاجز كحالة تخطيط خاصة بدلًا من طلبه كمخزون مستقيم قياسي.

العارضة المقوسة في المصنع تكون عمومًا أكثر قابلية للضبط من الإجبار في الموقع

بالنسبة لأنصاف الأقطار الصعبة، توفر مقاطع العارضة W المقوسة في المصنع نتيجة أكثر قابلية للتنبؤ من ثني العارضة القياسية أثناء التركيب. يمكن مطابقة التشكيل المضبوط مع نصف قطر واتجاه محددين مع الحفاظ على اتساق الأبعاد ضمن الدفعة. كما يتيح الفحص قبل التسليم للتحقق من التشوه وتلف الجلفنة والالتواء غير المقصود ومحاذاة فتحات البراغي.

لا يزال للتعديل في الموقع دور في تصحيحات المحاذاة الطفيفة، لكنه لا ينبغي أن يصبح وسيلة لتحقيق منحنى مخطط ذي نصف قطر ضيق. فقد يسبب الثني غير المضبوط عدة مشكلات:

• تشوه موضعي في مقطع W، مما يقلل الشكل المقصود للمقطع؛
• تلف طبقة الزنك أو أنظمة الطلاء، مما يزيد التعرض للتآكل؛
• اختلال المحاذاة عند الوصلات، مما يؤثر في استمرارية العارضة وتعشيق البراغي؛
• تفاوت ارتفاع العارضة مع التفافها حول المنحنى؛
• عدم اتساق المسافة الفاصلة عن حافة الطريق أو الخطر الذي يجري حمايته.

ينبغي أن توضح مواصفات التصنيع نصف قطر خط المنتصف المطلوب، واتجاه الثني المقعر أو المحدب، وطول مقطع العارضة، ونمط الثقوب، ومتطلبات الجلفنة أو الطلاء، والسماحات البعدية المسموح بها. وينبغي أيضًا أن يؤكد المورد ما إذا كان الثني يتم قبل الجلفنة أو بعدها وكيفية حماية سلامة الطلاء. ويكتسب ذلك أهمية خاصة في المواقع الساحلية أو الصناعية أو عالية الرطوبة، حيث يمكن أن يصبح التلف عند حافة مثنية أو فتحة برغي مشكلة صيانة طويلة الأجل.

لا يمكن تغيير تباعد الأعمدة بصورة عشوائية

من الأخطاء الشائعة تقليل تباعد الأعمدة أو تغييره على منحنى لمجرد أنه يسهل تركيب العارضة. قد يبدو التقارب بين الأعمدة خيارًا تحفظيًا، لكنه يغير صلابة النظام وقد يبدل سلوك الانحراف فيه. وقد يؤدي التباعد الأكبر إلى تقليل استخدام المواد أو تبسيط التثبيت، لكنه قد يضعف الدعم في الموضع الذي تحتاجه العارضة أكثر من غيره. ولا ينبغي إجراء أي من التعديلين دون التأكد من أنه مسموح به في التصميم المعتمد.

ينبغي تحديد مواقع الأعمدة من محاذاة حاجز الحماية المصممة، لا ارتجالها بعد وصول العارضة. ويتطلب ذلك على المنحنى عادةً تحكمًا مساحيًا دقيقًا والانتباه إلى العلاقة بين وجه العارضة وحافة الطريق وعرض الكتف والجسم المحمي. كما يجب أن تكون الأعمدة مناسبة لحالة التربة. إذ يمكن أن تؤثر الصخور والمرافق المدفونة ومنشآت التدعيم وخطوط التصريف والردم المضغوط في عمق التثبيت ومقاومة العمود. ولا تعوض العارضة المنحنية بدقة عن الدعم غير الكافي للأعمدة.

ويستحق ارتفاع العارضة اهتمامًا مماثلًا. فكثيرًا ما تحدث تغيرات في المنسوب قرب المنحنيات الأفقية، ولا سيما عند المنحدرات ومداخل الجسور والتقاطعات وانتقالات التضاريس. وقد يفوت قياس الارتفاع عند أعمدة مختارة فقط ارتفاع تدريجي أو انخفاض بين نقاط الدعم. وينبغي التحقق من الارتفاع النهائي على امتداد خط العارضة باستخدام المستوى المرجعي المحدد في المشروع، لأن النقطة المنخفضة قد تزيد خطر مرور المركبة أسفل الحاجز، بينما قد تؤثر النقطة المرتفعة بشكل مفرط في تفاعل المركبة.

تكتسب الوصلات واتجاه العارضة أهمية أكبر على المنحنيات

وصلات العارضة W ليست مجرد وصلات بصرية قابلة للتبادل. فاتجاه التراكب وترتيب البراغي وموضعها بالنسبة لحركة المرور جزء من تصميم النظام. وفي المحاذاة المنحنية، يمكن أن يؤدي الاتجاه غير الصحيح إلى حافة مكشوفة أو نقطة تعلق لمركبة خارجة عن المسار. وينبغي أن تتبع الوصلات اتجاه حركة المرور المعتمد وتفاصيل التركيب الخاصة بالشركة المصنعة، بما في ذلك نوع البراغي ومتطلبات عزم الربط حيثما تحدد، واستخدام جميع المثبتات المطلوبة.

كما يزيد التقويس من أهمية الحفاظ على تلامس متسق بين العارضة والفاصل والعمود. فالغرض من الفاصل ليس مجرد إنشاء فجوة، بل يساعد على الحفاظ على موضع العارضة ويقلل احتمال اصطدام عجلة المركبة أو هيكلها بالعمود مباشرة. وإذا سُحبت العارضة جانبيًا لجعل المنحنى مناسبًا، فقد تدور الفواصل أو تستقر بصورة غير متساوية، مما ينتج تركيبًا يبدو مكتملًا لكنه لم يعد يعكس الهندسة المقصودة.

عندما يتضمن التخطيط انتقالًا إلى درابزين جسر أو حاجز خرساني أو عنصر صلب آخر، ينبغي تقييم الجزء المنحني بحذر خاص. إذ تدير الانتقالات التحول من نظام مرن إلى نظام أكثر صلابة بكثير. وقد يؤدي دمج هذا التغير في الصلابة مع منحنى أفقي قصير نصف القطر إلى تركيز المتطلبات في طول محدود من العارضة. وقد يتطلب التخطيط انتقالًا أطول أو خط حاجز معدلًا أو نظامًا معتمدًا مختلفًا بدلًا من انحناء أشد.

يعتمد أداء الاحتواء على أكثر من قدرة العارضة على الانعطاف

تُقيّم حواجز جوانب الطرق ضمن أطر محددة لاختبارات التصادم والقبول، مثل MASH في الولايات المتحدة أو EN 1317 في العديد من الأسواق الأخرى. وتقيّم هذه الأطر أنظمة الحواجز الكاملة ضمن تكوينات محددة. ولا تثبت شهادة مادة المورد أو سجل الجلفنة أو الفحص البعدي بمفردها أن تركيبًا منحنيًا مخصصًا يقدم الأداء نفسه لتكوين مستقيم مختبر.

لا يعني ذلك أن كل تركيب منحني يتطلب اختبار تصادم جديدًا بالحجم الكامل. بل يعني أن على المصمم والجهة المعتمدة تحديد ما إذا كان نصف القطر المقترح وتباعد الأعمدة وهندسة العارضة وترتيب النهايات وتفاصيل الانتقال تقع ضمن نطاق تصميم مقبول. وينبغي لسلطة التصميم المسؤولة معالجة الانحرافات قبل التصنيع، لا بعد تسليم العارضة إلى الموقع.

بالنسبة للمشاريع التي تشير إلى رسم قياسي قائم، فإن السؤال الأساسي هو ما إذا كان الرسم يسمح صراحةً بنصف القطر المطلوب وترتيب التركيب. فإذا كان يسمح بذلك، فينبغي أن يتبع التصنيع والإنشاء تلك التفاصيل بدقة. وإذا لم يكن كذلك، يحتاج المشروع إلى تعديل هندسي أو إلى نظام حواجز موثق الملاءمة للحالة. إن اعتبار غياب القيد بمثابة موافقة قرار ضعيف لإدارة المخاطر.

غالبًا ما تصبح مساحة الانحراف القيد الفعلي

يُركب حاجز الحماية المنحني كثيرًا لأن الطريق قريب من خطر ثابت: جدار رأس لعبارة، أو منحدر شديد، أو دعامة جسر، أو جدار استنادي، أو منشأة مرافق، أو أساس لوحة طريق. ومع ذلك، كلما كان المنحنى أكثر ضيقًا، زادت احتمالية وضع الحاجز في ممر محدود. وهذا يجعل عرض العمل والانحراف الديناميكي عنصرين أساسيين في قرار الاختيار.

أثناء الاصطدام، يتحرك نظام العارضة W المرن جانبيًا. وإذا لم تكن هناك خلوصات كافية خلف العارضة، فقد تلامس المركبة أو العارضة أو الأعمدة الخطر الذي كان الحاجز مخصصًا لحمايته. ولا يحل تحريك الحاجز أقرب إلى الخطر هذه المشكلة؛ بل قد يقلل مسافة الانحراف المتاحة أكثر. وقد يتضمن الحل الصحيح تغيير إزاحة الحاجز، أو تمديد طول الحاجة، أو اختيار نظام معتمد أكثر صلابة، أو تعديل الخطر، أو اعتماد معالجة جانبية مختلفة للطريق.

يؤثر المنحنى أيضًا في طول الحاجة. ففي الطريق المستقيم، يمكن غالبًا محاذاة الحاجز بالتوازي مع الخطر. أما عند المنعطف، فقد لا يكون مسار خروج المركبة وخط الحماية للحاجز بديهيين من منظور المخطط وحده. ويجب تقييم النهايتين العلوية والسفلية بالنسبة إلى مسارات المركبات المحتملة، وليس فقط عند النقطة التي يبدأ فيها العائق المادي.

لا ينبغي التعامل مع النهايات باعتبارها امتدادات قابلة للثني

تتميز النهايات الطرفية وترتيبات التثبيت بحساسية عالية للتكوين. وهي مصممة لتوليد شد العارضة أو امتصاص الطاقة أو إعادة توجيه المركبات أو السماح بسلوك طرفي مضبوط بحسب النظام. ويمكن أن يؤدي وضع نهاية داخل منحنى ضيق، أو تغيير انفتاحها، أو تعديل محاذاتها لتلائم موقعًا محدودًا إلى إبطال تفاصيل التركيب المقصودة.

عندما ينتهي امتداد حاجز حماية منحني قرب تقاطع أو طريق وصول أو فتحة في الجزيرة الوسطية أو مدخل جسر، ينبغي معالجة التخطيط حول النهاية أولًا. ثم يمكن تصميم خط العارضة للوصول إلى تلك النهاية باستخدام هندسة معتمدة. أما البدء بمسار العارضة المنحني المرغوب وإجبار النهاية على الدخول في المساحة المتبقية، فيعكس منطق السلامة.

لا يجوز النظر في المكونات الخاصة إلا عندما تكون جزءًا من تجميع معتمد. على سبيل المثال، قد يكون لـمصدات الفولاذ الزنبركي دور في تجميعات فولاذية هندسية معينة أو ترتيبات ملحقة، لكن لا ينبغي أبدًا افتراض أنها تحسن منحنى حاجز الحماية لمجرد أنها تضيف مرونة أو امتصاصًا للطاقة. ويتطلب أي ملحق يغير انتقال الأحمال أو حركة العارضة أو سلوك النهاية تأكيدًا وفقًا لتصميم النظام.

ما يجب طلبه قبل إصدار طلب حاجز حماية منحني

أكثر وسائل التحكم فعالية هي معالجة المنحنى كحالة هندسية موثقة قبل الشراء. وينبغي أن تتضمن حزمة الطلب معلومات المخطط والقطاع الطولي، ونصف القطر الدقيق، وإحداثيات خط العارضة عند توفرها، وجدول الأعمدة، وإزاحة الحاجز، واتجاه الوصلات، وتفاصيل النهايات والانتقالات، ومتطلبات الطلاء، ومعيار القبول المطبق. ويجب أن يوضح رسم التصنيع اتجاه الانحناء وأن يحدد كل قطعة عارضة غير قياسية بوضوح كافٍ لمنع عكس اتجاهها أثناء التركيب.

ومن الحكمة أيضًا اشتراط إمكانية تتبع الفولاذ والطلاء الوقائي، والفحص البعدي للمقاطع المنحنية، وتسلسل تركيب عملي. ويهم التسلسل لأن تركيب العوارض بالترتيب الخاطئ قد يثبت أخطاء المحاذاة التي يصعب تصحيحها قرب نهاية أو انتقال. وينبغي أن تحمي عبوات التسليم القطع المنحنية من التلف الناتج عن التكديس وأن تسهل على فرق الموقع تحديد موضع التركيب المقصود.

بالنسبة لصانع القرار، فإن التمييز الأساسي واضح: إن دفع تكلفة التصنيع المنحني المصمم هندسيًا بشكل صحيح والتخطيط المضبوط ليس تحسينًا جماليًا. بل هو وسيلة لتجنب حاجز يلائم الطريق بصريًا لكنه ينحرف عن الهندسة وسلوك النظام اللذين تعتمد عليهما وظيفته الأمنية. يمكن لحاجز الحماية ذي العارضة W اتباع منحنى أفقي ضيق، ولكن فقط عندما يُعامل المنحنى بوصفه جزءًا من تصميم الحاجز، لا كتعديل موقعي بعد اكتمال التصميم.
