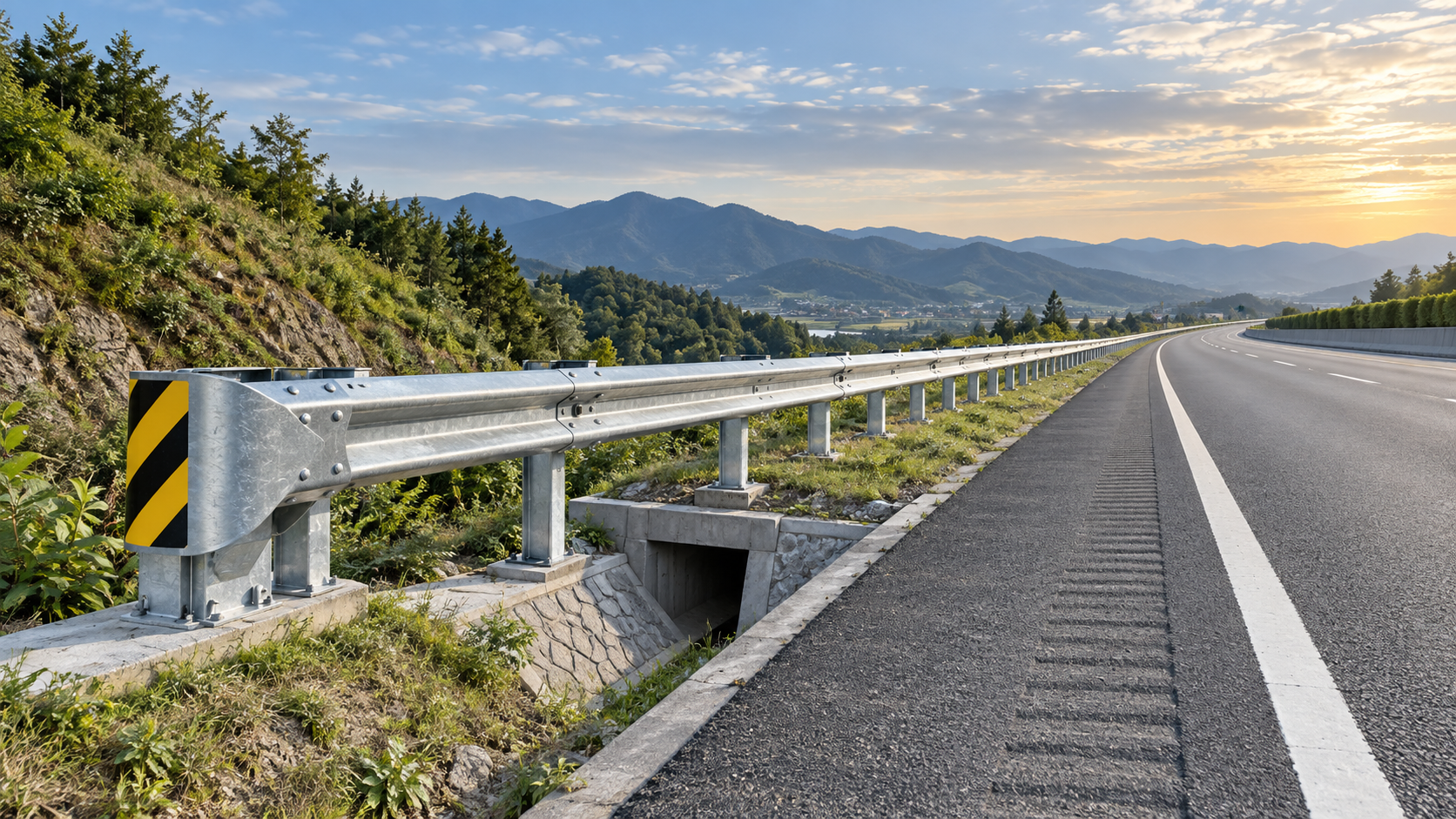

يمكن أن يؤدي الطرف النهائي القصير جدًا، أو القريب جدًا من مصدر الخطر، أو المُركب خارج مخططه المُختبَر، إلى ترك حالة طريق جانبي مكشوفة حتى عندما يبدو امتداد حاجز الحماية W Beam نفسه صحيحًا. وغالبًا ما يظهر ذلك أثناء مراجعة التصميم أو فحص الموقع: إذ يحجب الحاجز عبارةً أو كسرًا في المنحدر أو جسمًا ثابتًا أو مدخل جسر، لكن الطرف النهائي يبدأ قبل تحقيق طول الحماية المطلوب.

والحل العملي هو أن يُختار طول الطرف النهائي كجزء من نظام حاجز حماية مُختبَر وحساب مُتحقَّق لطول الحاجة. ولا ينبغي اختياره لمجرد أن طرفًا نهائيًا أقصر يناسب المساحة المتاحة. ابدأ بتحديد مصدر الخطر، وتعريف الجزء الذي يجب حمايته منه، والتحقق من مسافة الاقتراب المتاحة وتسوية الأرض، ثم اختيار تكوين طرف نهائي معتمد لنظام حاجز الحماية W Beam المقصود، وترتيب الأعمدة، وارتفاع الحاجز، وظروف التركيب.

افصل طول الطرف النهائي عن طول الحاجة

يرتبط هذان البعدان ببعضهما، لكنهما يحلان مشكلتين مختلفتين. طول الحاجة هو الجزء من الحاجز المطلوب لمنع المركبة من الوصول إلى مصدر الخطر. أما طول الطرف النهائي فهو المسافة اللازمة لكي تعمل معالجة النهاية وفق تصميمها عند تعرضها لصدمة من اتجاه الاقتراب.

قد يفشل خط حاجز الحماية في تحقيق غرضه الوقائي بطريقتين متعاكستين. فإذا كان طول الحاجة قصيرًا جدًا، فقد تمر المركبة خلف الحاجز وتصل إلى مصدر الخطر. وإذا تم تقصير الطرف النهائي أو نقله دون التحقق من تكوينه المُختبَر، فقد لا تتمكن معالجة النهاية من التحكم في طاقة الصدمة أو إعادة توجيه المركبة بالطريقة المقصودة. ويجب مراجعة أي مخطط يوضح مصدر خطر وامتدادًا من الحاجز ونقطة نهاية دون تحديد البعدين بوضوح قبل التصنيع أو التركيب.

لكل اتجاه اقتراب، حدد ما يلي:

• وجه مصدر الخطر أو حافته أو منطقته التي تتطلب الحجب؛
• مسار المركبة المتوقع بالنسبة إلى الطريق والكتف؛
• النقطة التي يمكن أن تسير عندها المركبة بشكل معقول خلف الحاجز؛
• بداية ونهاية منطقة الحماية المطلوبة للحاجز؛
• طراز الطرف النهائي وطوله المُختبَر بالكامل؛
• تفاصيل الانتقال عند اتصال الطرف النهائي بامتداد الحاجز القياسي.

في الطرق المقسمة والمنحدرات والمنحنيات والمنشآت ذات الاتجاهين، قد يلزم إجراء هذا التقييم من أكثر من اتجاه مروري واحد. فقد لا يحمي ترتيب طرف نهائي مقبول لاقتراب أحادي الاتجاه حركة المرور القادمة من الاتجاه المعاكس.

ابدأ بمصدر الخطر، وليس بالمساحة المتاحة

غالبًا ما يخلق جانب الطريق المقيَّد ضغطًا لاختيار أقصر طرف نهائي متاح. والتسلسل الأكثر موثوقية هو تقييم مصدر الخطر وموقعه أولًا، ثم تحديد ما إذا كان الموقع يمكنه استيعاب معالجة نهاية مطابقة للمتطلبات. وإذا كانت المساحة غير كافية، فقد يكون الحل هو إطالة حاجز الحماية، أو نقل الطرف النهائي، أو تعديل تسوية جانب الطريق، أو إزالة مصدر الخطر أو تعديله، أو استخدام معالجة معتمدة أخرى تناسب قيود الموقع.

يؤثر نوع مصدر الخطر في مدى التحفظ المطلوب عند تقييم المخطط. فالأجسام الثابتة مثل نهايات درابزين الجسور، ودعامات اللافتات غير المصممة لتكون قابلة للكسر، ومنشآت المرافق، وجدران رؤوس التصريف، والجدران الساندة، والأشجار الكبيرة، يمكن أن تنشئ مخاطر صدم مركزة. وقد تتطلب الردميات الشديدة الانحدار أو الانخفاضات أو المياه أو هندسة الخنادق المفاجئة الحماية على مساحة أوسع، لأن مسار المركبة يكون أقل قابلية للتنبؤ بعد مغادرتها مسار السير.

تحقق أيضًا من الإزاحة الجانبية بين مصدر الخطر والحاجز. فقد يسمح الحاجز الموضوع بعيدًا جدًا عن مصدر الخطر بانحراف مفرط أو حركة للمركبة قبل تجاوز مصدر الخطر. أما الحاجز الموضوع قريبًا جدًا فقد يسبب صعوبات في التركيب، أو يمنع غرس الأعمدة بالشكل الصحيح، أو لا يترك مساحة استرداد عملية. ولا يمكن لاختيار الطرف النهائي تصحيح علاقة غير كافية بين الحاجز ومصدر الخطر.

العوامل المؤثرة في اختيار طول الطرف النهائي

سرعة الاقتراب والتعرض لحركة المرور

تتطلب سرعات التشغيل الأعلى عمومًا اهتمامًا أكبر بأداء الطرف النهائي، ومسافة التوقف المتاحة، وعواقب الصدمة الأمامية. كما تؤثر كثافة حركة المرور، ومزيج المركبات، ومحاذاة الطريق، واحتمال انحراف المركبات عن الطريق، في تقييم التعرض. ويجب أن يتوافق الطرف النهائي المختار مع متطلبات المشروع السارية ومستوى الاختبار أو معايير الأداء المعتمدة لذلك الطريق.

لا تفترض أن طرفًا نهائيًا استُخدم بنجاح في طريق وصول منخفض السرعة يمكن نقله دون تغيير إلى طريق رئيسي أعلى سرعة. فمدى ملاءمته يعتمد على النظام المعتمد الكامل، وليس فقط على شكل الحاجز الظاهر.

محاذاة الطريق واتجاه الطرف النهائي

يمكن للمنحنيات الأفقية والأكتاف المتدرجة والتقاطعات ومداخل الطرق والانتقالات بين المسارات أن تغير زاوية الصدم المحتملة. وقد يتعرض طرف نهائي موضوع على الجانب الخارجي لمنحنى لمسارات انحراف مختلفة عن طرف موضوع في مقطع مستقيم. ويجب أن يتبع خط الحاجز الهندسة المعتمدة لمعالجة النهاية المختارة. وقد تؤدي التعديلات الميدانية لتجنب مصرف أو سياج أو علامة مرفق إلى تغيير غير مقصود في التدرج أو ارتفاع الحاجز أو تباعد الأعمدة أو محاذاة التثبيت.

عندما يكون المخطط المتدرج مسموحًا به، يجب أن يظل معدل التدرج ضمن حدود تصميم الطرف النهائي ومعايير المشروع. فالتدرج ليس أكثر أمانًا تلقائيًا لمجرد أنه يبعد الطرف النهائي عن حركة المرور؛ إذ يمكن أن يؤثر التدرج المفرط أو غير المعتمد في سلوك الصدم وأن يخلق زاوية اقتراب غير مرغوبة.

ظروف الردم والأرض

تُعد الأرض المحيطة بالطرف النهائي جزءًا من التركيب، وليست تفصيلًا ثانويًا لتنسيق الموقع. فالمنحدرات والأرصفة والخنادق والأكتاف الرخوة والتعرية ومخارج التصريف والتسوية غير المستوية يمكن أن تغير ظروف اقتراب المركبة وتتداخل مع دعم الأعمدة. راجع ما إذا كان الطرف النهائي يقع ضمن منطقة قابلة للاسترداد وما إذا كان سطح جانب الطريق مستقرًا بما يكفي للحفاظ على هندسته المقصودة.

تتطلب أساسات الأعمدة اهتمامًا خاصًا حيث يسبب التصريف تشبعًا، أو يكون الردم ضعيف الدمك، أو تمنع الصخور عمق الغرس المطلوب. ولا ينبغي اعتبار استبدال طول العمود، أو تقليل عمق الغرس، أو قطع الأعمدة حول العوائق تحت الأرض، معالجة ميدانية روتينية. إذ قد تغير هذه التعديلات استجابة النظام وتتطلب تأكيدًا للتصميم.

تحقق من تكوين الطرف النهائي المُختبَر

الأطراف النهائية لحواجز الحماية W Beam هي أنظمة مُجمَّعة. ويعتمد أداؤها على تفاعل أجزاء الحاجز، وملحقات النهاية، والأعمدة، ودعم التربة، وارتفاع الحاجز، والفواصل أو المكونات الماصة للطاقة، ومواضع البراغي، وتفاصيل التثبيت، والتباعد. ولا يكون طول الطرف النهائي الموضح في كتالوج المورد ذا معنى إلا عند الاحتفاظ بالمكونات المرتبطة وهندسة التركيب.

يجب أن تقارن مراجعة الجودة بين رسومات التركيب، وقائمة المواد، وتعليمات الشركة المصنعة للطرف النهائي، ومتطلبات سلطة الطرق السارية قبل بدء العمل. وأثناء الفحص، تحقق من النظام المركب بدلًا من قياس طول الحاجز الإجمالي فقط. فقد يكون للطرف النهائي الطول الإجمالي الصحيح ومع ذلك يكون غير مطابق لأن عمودًا حرجًا في موضع خاطئ، أو يختلف نمط البراغي، أو يُركب الحاجز على ارتفاع غير صحيح، أو يكون أحد المكونات الماصة للطاقة المطلوبة مفقودًا.

تسلسل مراجعة عملي قبل الإطلاق إلى الموقع

1. حدد حدود مصدر الخطر. عرّف المنطقة التي يجب ألا تتمكن مركبة منحرفة من الوصول إليها، بما في ذلك الوجه الأمامي أو الحافة المتقدمة الأكثر تعرضًا لحركة المرور.
2. حدد امتداد الحماية. حدد طول الحاجة من هندسة الطريق واتجاه الاقتراب والإزاحة ومسار الانحراف المتوقع وفقًا لطريقة التصميم الحاكمة للمشروع.
3. اختر فئة معالجة النهاية. اختر طرفًا نهائيًا مناسبًا لظروف الطريق ومتوافقًا مع نظام W-beam المحدد.
4. احجز حيز تركيبه الكامل. أدرج طول الطرف النهائي ومواضع الأعمدة ومنطقة التسوية ومساحة الوصول للتركيب وأي مساحة خالية مطلوبة حول المعالجة.
5. تحقق من الانتقال. أكد استمرارية الحاجز وارتفاعه واتجاه الوصلات وتغيرات تباعد الأعمدة وتفاصيل التوصيل بين الطرف النهائي وامتداد حاجز الحماية القياسي.
6. راجع تعارضات الموقع مبكرًا. يجب معالجة أنابيب التصريف وممرات المرافق والصخور وحدود الرصف والأرصفة وتغيرات المنحدر قبل دق الأعمدة أو تجهيز الأساسات.
7. افحص وفق التفاصيل المعتمدة. سجل ارتفاع الحاجز ومواضع الأعمدة وأبعاد الطرف النهائي والملحقات وحالة الجلفنة ومنسوب الأرض المحيطة قبل القبول.

قد تؤثر تفاصيل الدعم في قرار الطرف النهائي

عندما تتطلب الرسومات المعتمدة أعمدة مدعومة بقاعدة أو أعمدة ذات تكوين خاص، يجب أن ينقل مكون الدعم الأحمال دون السماح بحركة كبيرة لخط الحاجز. وقد تُحدد لوحة قاعدة العمود U لأنظمة حواجز الحماية على الطرق السريعة عندما يتطلب التصميم دعمًا رأسيًا ونقلًا للأحمال عبر وصلة أساس مناسبة. وينبغي اختيار ترتيبات النوع C والنوع U والنوع Z والنوع H المتاحة فقط بما يتوافق مع تفاصيل العمود والأساس المعتمدة.

كما أن التباعد مهم خارج نطاق الطرف النهائي نفسه. فقد يكون التباعد القياسي للأعمدة 4 أمتار، بينما قد تتطلب المواقع الحرجة تباعدًا قدره متران وفقًا للتصميم الساري. وتدعم الجلفنة بالغمس الساخن مقاومة التآكل في بيئات جوانب الطرق المكشوفة، لكنها لا تعوض عن التباعد غير الصحيح أو قدرة الأساس غير الكافية أو تغيير مخطط الطرف النهائي. وعندما يتطلب الموقع قطرًا أو سُمك جدار أو طولًا غير قياسي للعمود، ينبغي أن يظل التغيير متوافقًا مع تفاصيل النظام الهندسية.

نتائج التركيب التي يجب أن تستدعي إعادة التحقق

تستحق عدة ظروف ميدانية اهتمامًا فوريًا لأنها قد تبطل اختيار طرف نهائي يبدو مناسبًا من حيث المبدأ. وتشمل هذه الحالات انتهاء الطرف النهائي بجوار منحدر شديد، أو تركيب عمود في ردم مفكك، أو تحريك خط الحاجز باتجاه حركة المرور لتجنب عائق، أو وجود مياه راكدة حول أعمدة الطرف النهائي، أو وقوع مقدمة الطرف النهائي خارج المنطقة الخالية المخططة. كما ينبغي معالجة الأضرار الناتجة عن المناولة، وأجزاء الحاجز المشوهة، والأغطية المفقودة، وفقدان الطلاء في مناطق القطع أو الثقب قبل التسليم.

لا ينبغي أبدًا قبول طرف نهائي مختصر لمجرد أن الحاجز لا يزال يصل إلى مصدر الخطر. وبالمثل، فإن إطالة الطرف النهائي بحاجز إضافي لا تنشئ تلقائيًا ترتيبًا مطابقًا للمتطلبات. والسؤال الحاسم هو ما إذا كانت معالجة النهاية المركبة وظروف دعمها واتصالها بحاجز الحماية W Beam تظل متوافقة مع التصميم المعتمد وأداء السلامة المطلوب على جانب الطريق.

عندما لا يستطيع الموقع الحفاظ على هندسة الطرف النهائي المطلوبة أو دعم الأعمدة أو التسوية أو طول الحاجة، أوقف التركيب واحصل على مخطط معتمد مُراجع. ويكون هذا القرار عادةً أقل تعطيلًا قبل الثقب النهائي أو إصلاح الجلفنة أو تركيب الأعمدة، منه بعد قبول حاجز جانب الطريق للخدمة.
