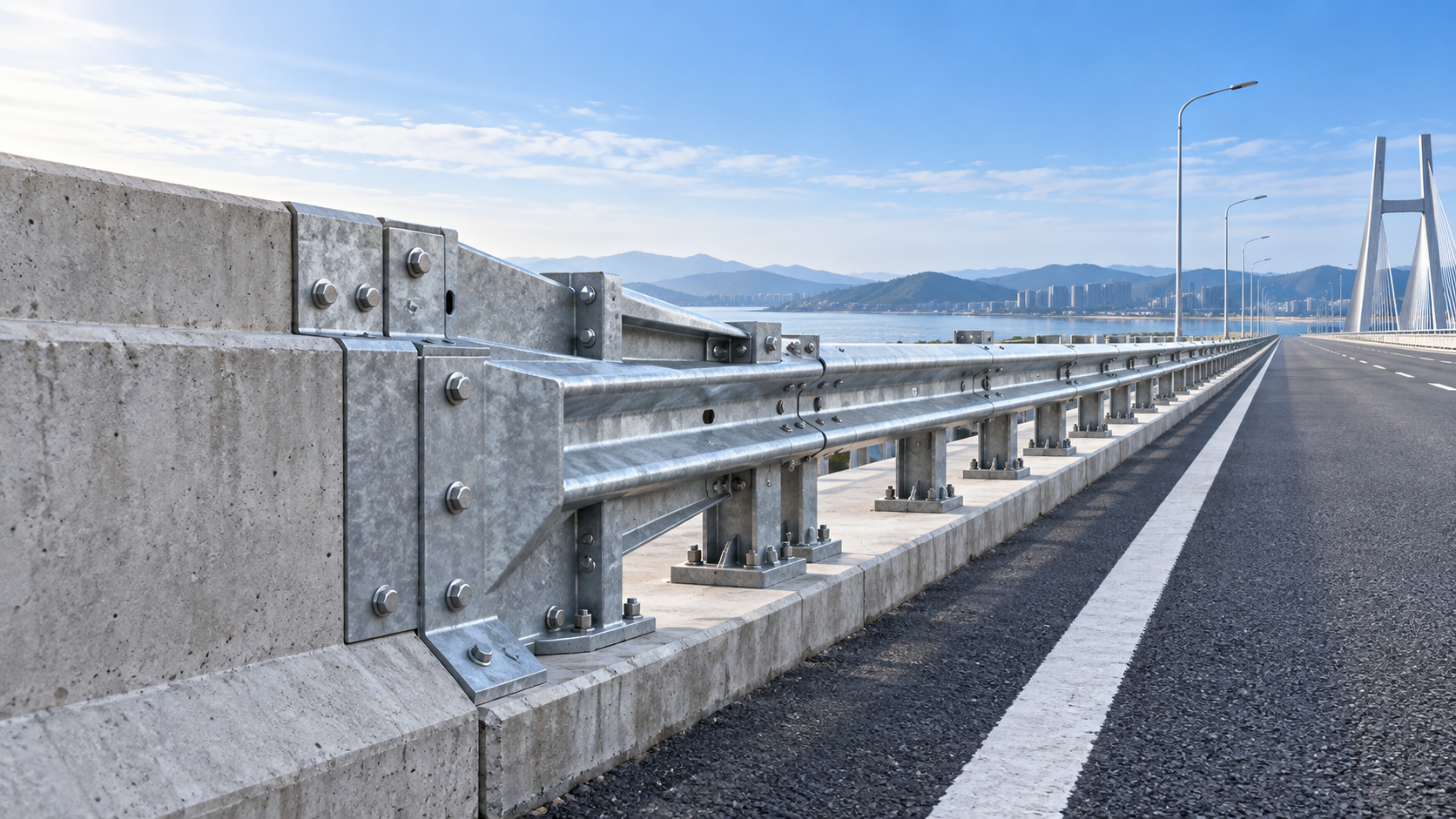

متى يحتاج نظام حواجز السلامة على الطرق السريعة إلى انتقال من صلب إلى مرن

الحاجز الجانبي للطريق ليس مجرد خط من الفولاذ أو الخرسانة يوضع بين حركة المرور وخطر ما. بل هو نظام مُتحكَّم فيه لإدارة الطاقة. ويصبح هذا التمييز مهماً بشكل خاص عندما يلتقي حاجز خرساني صلب بحاجز حماية فولاذي مرن. فبدون وصلة مصممة هندسياً على نحو صحيح، قد يؤدي اختلاف الصلابة إلى نشوء إحدى أكثر النقاط ضعفاً في نظام حواجز السلامة على الطرق السريعة.

غالباً ما تواجه فرق الجودة والسلامة هذه المسألة أثناء مراجعة الرسومات أو تفتيش الموقع أو بعد تغيير التصميم بالقرب من جسر أو عبارة أو فتحة في الجزيرة الوسطية أو مقدمة منحدر أو منشأة جانبية للطريق. وقد يبدو التخطيط متصلاً على الورق: خرسانة من جانب وحاجز حماية من الجانب الآخر. ولكن عند اصطدام مركبة، يستجيب الحاجزان بصورة مختلفة جداً. فالخرسانة تتحرك قليلاً جداً؛ بينما صُمم حاجز الحماية للانحراف وإعادة توجيه المركبة وامتصاص جزء من طاقة الصدم من خلال تشوه السكة وخضوع الأعمدة وتفاعل التربة.

يلزم الانتقال عندما يجب جعل هذه الاستجابات المختلفة متوافقة. وهو ليس تفصيلاً اختيارياً للتقوية يضاف لمجرد أن النظامين يتلامسان. بل هو جزء وظيفي من تجميعة الحاجز، وينبغي التعامل معه بالعناية نفسها الممنوحة للطرف النهائي والمرساة ووصلة السكة وأساس العمود والواجهة الخرسانية.

لماذا تعد نقطة الاتصال أكثر أهمية مما تبدو عليه

يمكن لحاجز الحماية المرن أن ينحرف بدرجة كبيرة عند الصدم. وإذا انتهى فجأة عند حاجز جسر أو جدار خرساني صلب، فقد تنحشر السكة أو تتعلق أو تتمزق أو تسمح للمركبة بالاصطدام بالجسم الصلب بزاوية غير ملائمة. وفي الوقت نفسه، إذا ظلت الأعمدة القليلة الأولى المجاورة للخرسانة مرنة أكثر من اللازم، فقد تُسحب السكة باتجاه وجه الحاجز وتفقد مسار إعادة التوجيه المقصود.

لذلك فإن الغرض العملي من الانتقال من الصلب إلى المرن هو إدخال الصلابة تدريجياً. وتتحكم التجميعة عادة في هندسة السكة وتباعد الأعمدة ونوعها والتثبيت والقطع الفاصلة أو المكونات المزاحة والاتصال بالمنشأة الخرسانية. ويجب أن يأتي الترتيب الدقيق من تصميم نظام معتمد، لا من تفسير ميداني لما «يبدو أقوى». فقد تغير صفيحة مضافة محلياً أو جزء سكة أقصر أو لحام إضافي مسار الحمل بطرق لم يسبق تقييمها.

وهنا يسبب سوء فهم شائع مشكلات: فالمزيد من الفولاذ لا يعني تلقائياً انتقالاً أكثر أماناً. فقد ينتج عن الجزء الأول شديد الصلابة تباطؤ مفاجئ للمركبة أو يزيد احتمال تعلق العجلات. أما الجزء الضعيف جداً فقد ينطوي أو ينفصل. والهدف هو توافق مضبوط بين نظامين، وليس أقصى صلابة عند كل نقطة.

الحالات التي تتطلب عادة مراجعة تصميم الانتقال

ينبغي مراجعة الانتقال تحديداً كلما انتهت سكة شبه صلبة أو مرنة عند عنصر جانبي للطريق أشد صلابة بكثير، أو اتصلت به، أو امتدت بمحاذاته مباشرة. وتمثل مداخل الجسور المثال الأكثر شيوعاً. إذ يحتاج حاجز الحماية الفولاذي المتجه إلى حاجز جسر خرساني إلى وصلة تمنع السكة من الانحراف نحو حافة الحاجز وتساعد على الحفاظ على خط احتواء مستمر.

وتستحق المواقع الأخرى الاهتمام نفسه:

• الحواجز الخرسانية في الجزيرة الوسطية المتصلة بحواجز الحماية الفولاذية في الجزيرة الوسطية؛
• الأجزاء النهائية للجسور والجدران الاستنادية ورؤوس العبارات ومنشآت التصريف القريبة من المنطقة الخالية من العوائق؛
• حواجز الحماية الموضوعة قرب مناطق حماية الركائز أو قواعد أعمدة الإنارة أو دعامات اللوحات الثابتة؛
• تفرعات المنحدرات ومناطق التشعب التي قد تكون فيها زوايا الصدم أقل قابلية للتنبؤ؛
• امتدادات الحواجز التي تقطعها نقاط وصول للصيانة أو فتحات في الجزر الوسطية؛
• أعمال التحديث التي يجب فيها توصيل سكة فولاذية جديدة بمنشأة خرسانية قديمة ذات تفاصيل تثبيت مدمجة غير مؤكدة.

لا يتطلب كل تغير ظاهر في مادة الحاجز المعالجة الانتقالية نفسها. ويعتمد القرار على النظام المعتمد والمقاوم للصدمات، وسرعة التصميم، ومزيج حركة المرور، وظروف الصدم المتوقعة، وإزاحة الحاجز، ومساحة الانحراف المتاحة، وطبيعة الخطر خلف الحاجز أو بجواره. وعندما يتبع المشروع إطاراً محدداً للاختبار أو القبول، مثل MASH أو EN 1317، ينبغي التحقق من تفاصيل الانتقال مقابل متطلبات المشروع السارية ووثائق النظام. ولا ينبغي افتراض قابلية استبدال المكونات من جهات تصنيع مختلفة أو من تكوينات مختبرة غير مرتبطة ببعضها.

التفاصيل التي ينبغي للمفتشين فحصها قبل التركيب

الفحص الأول هو الاستمرارية. يجب أن يظل ارتفاع السكة ومحاذاتها الجانبية وإزاحتها مضبوطاً مع اقتراب النظام من الحاجز الخرساني. وقد يفشل الانتقال عملياً حتى عند وجود جميع الأجزاء، إذا ارتفع خط السكة أو انخفض أو التوى أو أُجبر على ملامسة الوجه الخرساني. وتكون انحرافات التركيب الصغيرة أكثر أهمية هنا منها في امتداد طويل وغير متقطع من حواجز الحماية.

الفحص الثاني هو تسلسل الصلابة. قد تحدد الرسومات المعتمدة تباعداً أقل بين الأعمدة، أو أعمدة أثقل، أو مقاطع سكك متداخلة أو معززة، أو كمرات خاصة، أو مكونات أنبوبية، أو صفائح تثبيت، أو وصلات إنشائية بالحاجز الصلب. وهذه ليست عناصر منفصلة؛ فترتيبها واتجاهها جزء من التصميم. ويمكن أن يؤدي عكس تراكب السكة أو نقل عمود لتجنب مرفق تحت الأرض أو استبدال عمود قياسي بسبب عدم توفر المقطع المحدد إلى تغيير سلوك الانتقال.

تحتاج الواجهة الخرسانية إلى عناية وثيقة بالقدر نفسه. وينبغي للمفتشين التحقق مما إذا كانت مواقع التثبيت وترتيبات التضمين ودرجات البراغي وأبعاد الثقوب والمسافات عن الحواف مطابقة للرسومات الصادرة. وقد يؤدي الحفر في حاجز قائم دون تأكيد متطلبات التسليح والمراسي إلى مشكلات إنشائية، إضافة إلى مشكلات تتعلق بأداء الحاجز. وفي مشاريع التحديث، ينبغي تقييم حالة الخرسانة قبل التركيب؛ إذ قد لا توفر الخرسانة المتشققة أو المتفتتة أو المتدهورة الدعم الذي يفترضه تفصيل الانتقال.

كما توجد حقيقة ميدانية لا يمكن لوثائق التصميم دائماً إلغاؤها: فالتصريف وطبقات رصف الطرق والمرافق المدفونة والأكتاف غير المستوية تؤثر في تركيب الأعمدة. وإذا لم يكن من الممكن تحقيق عمق العمود أو مقاومة التربة أو ارتفاع السكة كما هو مفصل، فلا ينبغي أن يكون الحل تعديلاً مرتجلاً. بل ينبغي أن يستدعي مراجعة هندسية.

المواضع التي قد تكون فيها العناصر الفولاذية عالية الصلابة مناسبة

تحتاج بعض المواقع عالية الخطورة إلى عنصر وسيط أكثر متانة من مقطع السكة التقليدي، ولا سيما عندما تكون متطلبات أداء التوجيه والاستقرار الإنشائي مقيدة بشدة. وتُؤخذ المقاطع الصندوقية المفتوحة في الاعتبار عادة في مواقع مثل أقسام الجسور وفتحات الجزر الوسطية وتفرعات المنحدرات والمناطق التي تحمي الركائز أو المخاطر الثابتة الأخرى. ولا تقتصر قيمتها على السماكة؛ إذ يمكن للمقطع الصندوقي المفتوح المستطيل أن يوفر معامل مقطع وصلابة انحناء مرتفعين، مما يساعد على مقاومة تشوه الانحناء أثناء الصدم.

على سبيل المثال، قد تُحدد كمرة صندوقية مفتوحة 2.4 م مصنوعة من صفائح فولاذية عالية الجودة مدرفلة على الساخن كجزء من نظام مناسب عندما يلزم جزء حاجز مقوى. وقد تكون طبقة الزنك-الألمنيوم-المغنيسيوم أو طلاء المسحوق المناسب ذات صلة أيضاً في البيئات القاسية، شريطة أن يتوافق نظام الطلاء المختار وهندسة المكونات ومتطلبات الإصلاح مع مواصفات المشروع. كما أن العمر التشغيلي الطويل المعلن في التعرض الساحلي أو لضباب الملح المرتفع يظل معتمداً على جودة التركيب وإصلاح التلف والتصريف ودرجة التآكل الفعلية في الموقع.

والقيد المهم هو أنه ينبغي اختيار الكمرة عالية الصلابة كجزء من ترتيب انتقال مصمم ومعتمد. فهي ليست بديلاً شاملاً لكمرة W أو كمرة Thrie أو عناصر السكة الأخرى. وقد يتمتع أحد المكونات بقوة ذاتية ممتازة، لكنه قد لا يكون مناسباً إذا لم تنشئ وصلاته وتخطيط أعمدته وظروف نهايته مساراً متوافقاً لأداء الصدم.

جودة التصنيع جزء من أداء الحاجز

تميل مكونات الانتقال إلى امتلاك خصائص أكثر حساسية للتصنيع من امتدادات السكك العادية: أنماط ثقوب مضبوطة بدقة، وانحناءات، ومقاطع معززة، وحوامل خاصة، وصفائح توصيل، وأحياناً تجميعات ملحومة. وقد يؤدي انحراف بضعة مليمترات في محاذاة الثقوب إلى توسيع الثقوب ميدانياً أو تحميل غير مقصود على البراغي. كما يمكن للانحناءات سيئة التشكيل أن تؤثر في محاذاة السكة. وقد يؤدي الجلفنة غير المتسقة أو الإعداد غير الكافي حول الحواف المقطوعة والمناطق الملحومة إلى تقصير المتانة في الأماكن التي توجد فيها الرطوبة وأملاح إزالة الجليد.

لهذا السبب، ينبغي أن تبدأ مراقبة الجودة قبل التسليم. ويجب أن تشمل المراجعة تتبع المواد عند الاقتضاء، والفحوصات البعدية مقابل الرسومات المعتمدة، وموضع الثقوب وقطرها، ومتطلبات فحص اللحام، وإعداد السطح، ومتطلبات سماكة الطلاء، وطرق التعبئة التي تمنع التشوه أثناء النقل. واستناداً إلى المكون ومواصفات المشروع، قد يشمل التصنيع الثقب والثني وإزالة الصدأ والسفع بالخردق والاختبارات غير الإتلافية والجلفنة والطلاء. وتهم العملية لأن الانتقال المصمم جيداً قد يتضرر رغم ذلك بسبب ضعف قابلية تكرار التصنيع.

ومن المفيد أيضاً فصل مسؤولية التصميم عن مسؤولية التصنيع. فيستطيع المصنع المؤهل التصنيع وفق الرسومات المقدمة، والمساعدة في تطوير التصميم، وتنسيق متطلبات عرض السعر والإنتاج والتركيب. لكن يجب أن يظل التكوين النهائي للحاجز متسقاً مع تصميم السلامة المعتمد للمشروع. ولا ينبغي أبداً أن تعني عبارة «مصنوع حسب الطلب» «غير مختبر وغير موثق».

نهج عملي للقبول

أثناء الفحص النهائي، من المفيد السير بمحاذاة الانتقال في الاتجاه الذي ستسير فيه المركبة. ابحث عن الحواف المكشوفة، والإزاحات المفاجئة في السكة، والفجوات عند الوصلة الخرسانية، ونهايات البراغي البارزة، ونهايات السكك غير المدعومة، والطلاء المتضرر، ومواقع الأعمدة التي تختلف عن الرسم. ثم راجع اتجاه حركة المرور المعاكس عندما يكون الحاجز ثنائي الاتجاه أو عندما تكون صدمات الاتجاه العكسي محتملة. فالانتقال الذي يبدو مقبولاً من أحد الاتجاهات قد يقدم هندسة مختلفة من الاتجاه الآخر.

إن أفضل وقت لمعالجة الواجهة بين الصلب والمرن هو قبل تصنيع الفولاذ وقبل حفر المراسي الخرسانية. فبمجرد تداخل أعمال السكك والأعمدة والرصف والمرافق وأعمال الجسور، تصبح الإغفالات الصغيرة مكلفة التصحيح. وبالنسبة إلى نظام حواجز السلامة على الطرق السريعة، ينبغي مراجعة الانتقال كتجميعة كاملة: الخطر، ونوع الحاجز، وسلوك الانحراف، وتفاصيل الوصلة، وسماحات التصنيع، وظروف التركيب، وإمكانية الوصول للصيانة. فهذا هو المستوى الذي تُحسم عنده سلامة الطرق الجانبية فعلياً.
