كيفية التحقق من سماكة فولاذ حاجز الحماية W Beam عند التسليم

إن التحقق من سماكة فولاذ حاجز الحماية W Beam عند التسليم ليس مجرد إجراء ورقي. إذ تعتمد قدرة الحاجز على التشوه بشكل متحكم فيه، ونقل الأحمال عبر النظام، ومقاومة التآكل المبكر على المادة التي تصل فعليًا إلى المشروع، وليس فقط على المادة المذكورة في عرض الأسعار أو شهادة المصنع.

بالنسبة لمديري الجودة والسلامة، يكمن التحدي في أن لوحة حاجز الحماية تحتوي على تموجات مشكلة، وثقوب مثقوبة، وأسطح مجلفنة، ومناطق موضعية متأثرة بالثني. وقد يكون القياس السريع في نقطة واحدة ملائمة مضللًا. ويتطلب القبول الموثوق تمييزًا واضحًا بين سماكة الفولاذ الأساسي وسماكة الطلاء، وخطة قياس قابلة للتكرار، وسجلات يمكن تتبعها إلى الدفعة المسلّمة.

ابدأ بالمتطلبات التعاقدية، وليس بأداة القياس

قبل فتح الحزمة، حدد السماكة المطلوبة وفقًا لأمر الشراء والرسومات المعتمدة ومواصفات المشروع والمعيار المعمول به. قد تشير «السماكة» إلى السماكة الاسمية للمعدن الأساسي، أو الحد الأدنى لسماكة المعدن الأساسي، أو السماكة الإجمالية بعد الجلفنة، أو قيمة محددة أخرى. وهذه القيم ليست قابلة للاستبدال.

تُشكّل لوحة W-beam عادةً من فولاذ مسطح ثم تُجلفن بالغمس الساخن. وإذا كان المتطلب يتعلق بالقدرة الإنشائية، فإن القيمة ذات الصلة تكون عمومًا سماكة الفولاذ قبل طلاء الزنك. ويقرأ الميكرومتر القياسي الموضوع على السطح المجلفن النهائي سماكة الفولاذ بالإضافة إلى الطلاء. وقد تكون هذه النتيجة مفيدة للفحص الأولي، لكن لا ينبغي اعتبارها تلقائيًا قيمة الفولاذ الأساسي.

ينبغي للمفتش أيضًا التأكد مما إذا كان المعيار المحدد يحكم نظام حاجز الطريق بالكامل أم مادة الحاجز فقط. فعلى سبيل المثال، يُشار عادةً إلى AASHTO M180 لحواجز عوارض الفولاذ الصفائحي المموج، بينما قد تضيف وثائق المشروع المحلية متطلبات للأبعاد والجلفنة وثقوب البراغي والاختبارات والوسم أو أخذ عينات القبول. وعند وجود مواصفة برازيلية، ينبغي أن يوضح المشروع متطلب ABNT الدقيق والإصدار المطبق بدلًا من الاعتماد على اسم معيار عام فقط.

قسّم المستندات إلى ثلاثة فحوصات

يجمع فحص الاستلام الجيد بين التوثيق والتحقق المادي. ولا يكفي أي منهما بمفرده. يمكن للشهادات تأكيد مادة الإدخال المقصودة، بينما تثبت القياسات ما إذا كانت المكونات المسلّمة متسقة مع تلك الوثائق.

• مراجعة الشراء والرسومات: تأكد من شكل اللوحة، والسماكة الاسمية، ودرجة الفولاذ إن كانت محددة، ونظام الطلاء، والطول، ونمط الثقوب، والتفاوتات المسموح بها.
• مراجعة قابلية التتبع: قارن بطاقات الحزم وأرقام الصهر وأرقام دفعات الإنتاج وقوائم التعبئة وشهادات اختبار المصنع. فالشهادة التي لا ترتبط بوضوح بالحزم المسلّمة تكون قيمتها محدودة.
• الفحص المادي: تحقق من الأبعاد والسماكة وحالة الطلاء وجودة الثقوب والأضرار والاتساق الظاهر عبر الشحنة.

لا تقبل شهادة لمجرد أنها تسجل سماكة مقبولة. تحقق من أن المستند يحدد اللفائف أو الصفائح أو دفعة الإنتاج ذات الصلة، وأن الكميات يمكن مطابقتها بصورة معقولة مع التسليم. وتعد الحزم المختلطة مصدرًا شائعًا للالتباس، خصوصًا عندما يتم تسليم الحواجز والمكونات الطرفية والأعمدة والمعدات معًا.

استخدم الطريقة الصحيحة للفولاذ الأساسي وطلاء الزنك

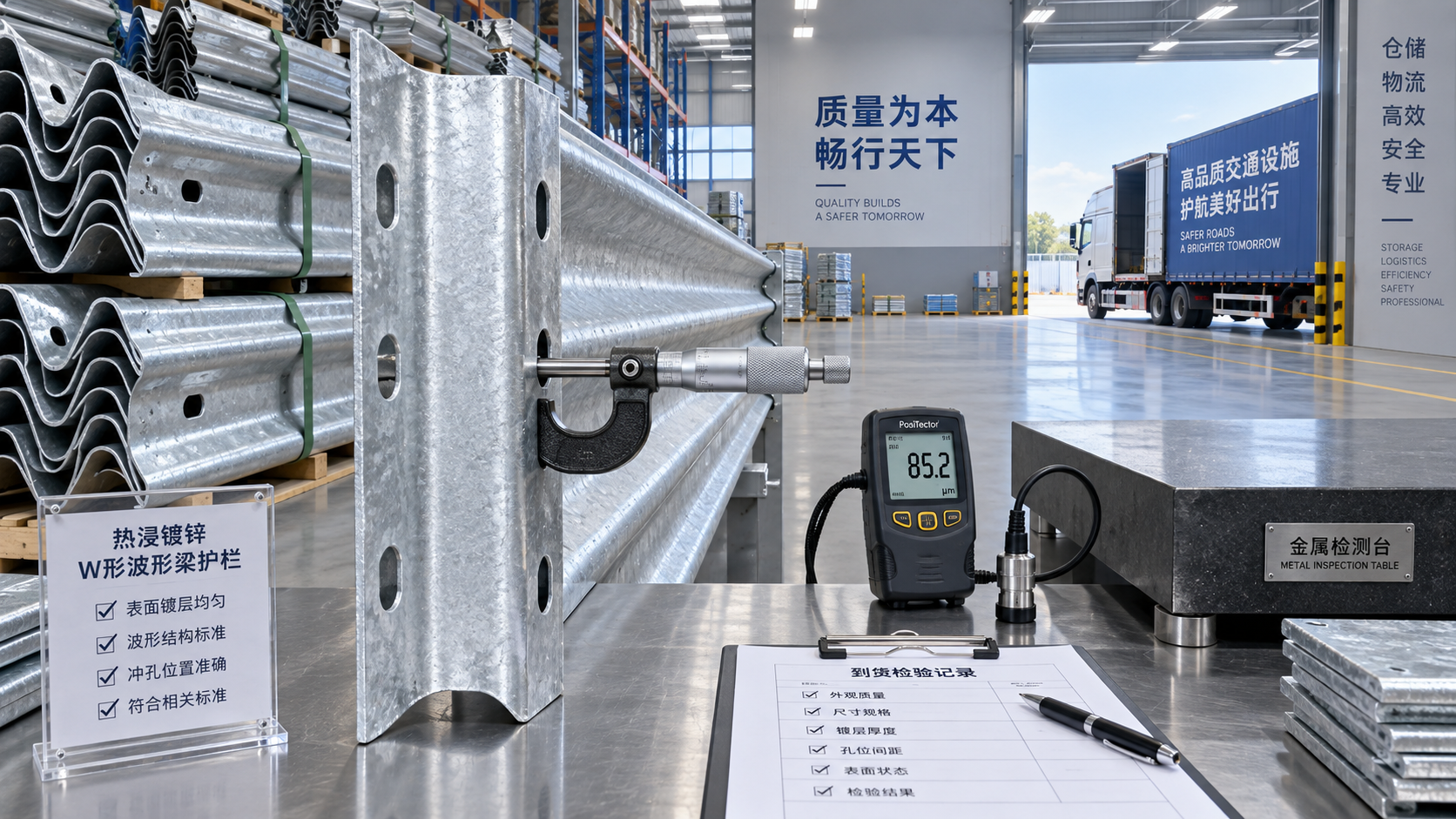

بالنسبة لفحص W Beam Guardrail الوارد، غالبًا ما يكون الميكرومتر الخارجي المعاير هو الأداة الأكثر عملية لإجراء فحص أبعاد سريع. وينبغي أن تكون له أسطح قياس مناسبة وعمق فك كافٍ للموقع المختار، وحالة معايرة تلبي إجراءات الجودة في المشروع. وتفيد القدمة الرقمية في الأبعاد الإجمالية، لكنها عمومًا أقل ملاءمة من الميكرومتر عندما يلزم تحقق دقيق من السماكة.

نظرًا لأن الجلفنة تدخل ضمن القراءة، استخدم قيم الميكرومتر بحذر. وإذا كان المشروع يتطلب التحقق من الفولاذ الأساسي بعد الجلفنة، فينبغي أن يوضح إجراء القبول كيفية احتساب الطلاء. وبحسب العقد والمعدات المتاحة، قد يشمل ذلك اختبار عينة محددة، أو قياس الطلاء بشكل منفصل باستخدام مقياس سماكة مغناطيسي مناسب، أو استخدام طريقة مختبرية متفق عليها. إن إزالة الزنك من لوحة نهائية عشوائية لمجرد الحصول على قراءة للفولاذ قد تسبب خطر تآكل، ولا ينبغي تنفيذها دون طريقة معتمدة.

صُمم مقياس سماكة الطلاء المغناطيسي لتقدير طبقة الزنك على الفولاذ الحديدي. وهو مفيد للتحقق من تجانس الجلفنة واكتشاف مناطق الطلاء المشبوهة المنخفضة أو غير المتسقة. لكنه لا يخبر المفتش مباشرةً ما إذا كان الفولاذ الأساسي يفي بالسماكة المحددة. وسجل قراءات الفولاذ والطلاء كنتائج منفصلة.

أين تُقاس السماكة على لوحة W-beam

موقع القياس مهم بقدر أهمية اختيار الأداة. تجنب القياس فقط عند قمة التموج أو نصف قطر انحناء حاد أو حافة أو المنطقة المحيطة مباشرة بثقب مثقوب. فقد تنتج هذه المواقع قراءات غير مستقرة أو تعكس تشوهًا موضعيًا ناتجًا عن التشكيل والثقب.

ما لم تحدد المواصفة الحاكمة مواقعها الخاصة، خذ القراءات من مناطق مسطحة نسبيًا ويسهل الوصول إليها من الجزء الوسطي، بعيدًا عن الثقوب والنهايات المقطوعة والانحناءات العميقة والملصقات واللحامات وأضرار المناولة الواضحة. قس أكثر من نقطة على كل حاجز مختار وخذ عينات من حزم مختلفة، وليس فقط من الألواح العلوية لكومة واحدة. وإذا شمل التوريد أطوالًا مختلفة للحواجز أو دفعات إنتاج مختلفة، فاعتبرها مجموعات منفصلة لأغراض الفحص.

ينبغي أن تتبع كمية العينات خطة فحص المشروع أو المعيار المعمول به. وعندما لا تكون قاعدة أخذ العينات محددة، ينبغي لفريق الاستلام الاتفاق على قاعدة قبل التسليم وتطبيقها باستمرار. ومن المنطقي زيادة عدد الفحوصات عند وجود أرقام صهر مختلطة، أو مظهر سطحي غير متسق، أو غياب قابلية التتبع، أو نتيجة سابقة غير مطابقة.

تسلسل عملي للاستلام

يصبح الفحص أسهل عندما يتم قبل توزيع الحواجز في أنحاء الموقع. أبقِ الحزم متاحة حتى يتم اتخاذ قرار الإفراج الأولي. ويتمثل التسلسل العملي في تصوير ملصقات الحزم، وتعيين مرجع للفحص، واختيار عينات من مختلف الشحنة، وتسجيل كل قراءة مقابل الحزمة أو الدفعة ذات الصلة.

1. تحقق من الكمية وشكل الحاجز والطول الاسمي وترتيب الثقوب والأضرار الظاهرة مقابل قائمة التعبئة والرسومات.
2. أكد أن تعريف الحزمة يطابق الشهادات وسجلات الإنتاج.
3. نظف فقط الأوساخ أو الرطوبة السائبة من منطقة القياس؛ ولا تجلخ أو تكشط الطلاء المجلفن لإجراء فحص روتيني.
4. صفّر الميكرومتر، وخذ قراءات متكررة في المواقع المحددة، وسجل القيم الفعلية بدلًا من كتابة «مقبول» فقط.
5. افحص حالة الطلاء بشكل منفصل للتحقق من المناطق العارية أو تراكم الزنك الخشن أو التسييلات أو بقع التخزين البيضاء أو أضرار الصدمات الناتجة عن النقل.
6. ضع الحزم المشتبه بها قيد الحجز حتى يتفق المورد والمقاول وممثل جودة المشروع على الإجراء المتخذ.

ينبغي أن يوضح سجل الفحص تعريف الأداة وتاريخ استحقاق المعايرة والمفتش وتاريخ التسليم ومرجع المشروع ومواقع العينات والقراءات ومراجع المستندات والإجراء المتخذ. ويكون هذا المستوى من التفاصيل مفيدًا بصورة خاصة إذا تبين لاحقًا اختلاف الألواح أثناء التركيب أو إذا طلبت جهة الطرق دليلًا على ضبط المواد.

مشكلات السماكة التي قد لا يكشفها الفحص البصري

قد يبدو الحاجز متينًا بينما لا يزال غير مناسب للنظام المحدد. يمكن للجلفنة أن تجعل الصفيحة الرقيقة تبدو قوية، كما أن السطح النظيف لا يؤكد المادة الموجودة تحته. وعلى العكس، فإن اختلافًا طفيفًا في نتيجة الميكرومتر لا يثبت بالضرورة عدم المطابقة ما لم يُفهم أساس القبول ومساهمة الطلاء والتفاوت وموقع القياس.

تستحق علامات التحذير الأخرى الاهتمام حتى عندما تبدو قراءات السماكة مقبولة: ثقوب ممدودة أو غير محاذاة جيدًا، وتموجات مفلطحة، وتشققات عند الانحناءات، وهندسة ألواح غير متسقة، وانبعاجات عميقة ناتجة عن المناولة، ومناطق تعرض فيها الزنك للضرر بعد الجلفنة. يعتمد أداء حاجز الحماية على تفاعل الحاجز والأعمدة والفواصل والمثبتات والنهايات وهندسة التركيب. ولا يمكن لسماكة صفيحة مطابقة وحدها أن تعوض المكونات غير الصحيحة أو التجميع الميداني غير السليم.

بالنسبة للمشاريع التي تستخدم أنظمة متوافقة مع متطلبات ABNT 6971 أو AASHTO M180، ينبغي أن تمتد المراجعة إلى ما بعد لوحة W-beam. إذ يجب أن يتطابق نوع العمود المقصود وترتيب الوصلات والمعدات ومتطلب الجلفنة وتكوين التركيب مع التصميم المعتمد. ويكتسب ذلك أهمية خاصة في مقاطع الطرق الخطرة، حيث يُتوقع من الحاجز امتصاص طاقة الصدمة وتوجيه المركبة مجددًا نحو مسار سيرها الطبيعي.

متى تكون ضوابط التصنيع لدى المورد مهمة

فحص التسليم هو آخر نقطة تحقق عملية، وليس نقطة ضبط الجودة الوحيدة. تبدأ النتائج الأفضل بضوابط التصنيع: تأكيد الفولاذ الوارد، وضبط الثقب والثني، وإزالة الملوثات قبل الجلفنة، وفحص الأبعاد بعد التشكيل، والحفاظ على قابلية التتبع خلال التعبئة. وعندما تستدعي الرسومات خطوات تصنيع إضافية، مثل القذف بالكريات أو الاختبارات غير الإتلافية أو الطلاء أو إزالة الصدأ المتخصصة، ينبغي توثيق هذه الأنشطة وفقًا للمتطلب المعمول به بدلًا من افتراضها من وصف عام للعملية.

على سبيل المثال، يُحددحاجز الحماية البرازيلي ABNT 6971 لتطبيقات الطرق السريعة والمقاطع الخطرة مع حماية بالجلفنة بالغمس الساخن، ويشير إلى ABNT 6971 وAASHTO M180. وينبغي قراءة توقع عمر الخدمة المذكور، الذي يزيد على 20 عامًا، في سياق بيئة المشروع ومتطلب الطلاء وجودة التركيب والتعرض لأعمال الصيانة. ويبقى التحقق من السماكة جزءًا من تأكيد أن النظام المسلّم يتوافق مع التصميم المعتمد.

إذا كانت القراءات حدية، أو كانت الوثائق غير مكتملة، أو كانت مواصفة المشروع غير واضحة بشأن السماكة المطلية مقابل غير المطلية، فلا تحل المسألة بحكم غير رسمي في منطقة التفريغ. احجز المادة المتأثرة، وحدد الدفعة ذات الصلة، واطلب توضيحًا فنيًا مكتوبًا. تحمي طريقة القبول المحددة فريق المشروع والمورد، وفي النهاية مستخدمي الطريق الذين يعتمدون على أداء الحاجز وفقًا للتصميم.
