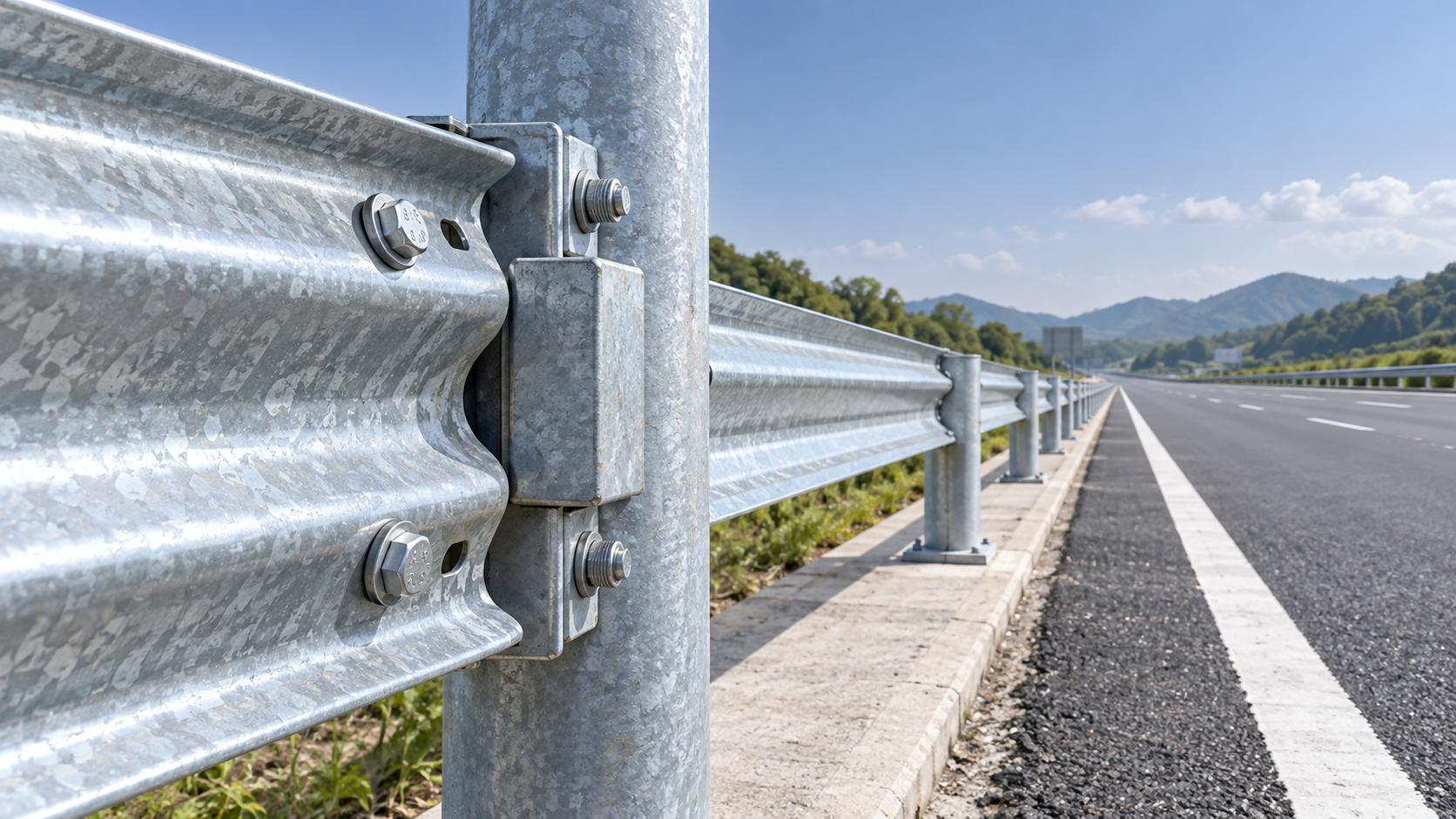

إن كتلة المباعدة المرتخية ليست عيباً تجميلياً. ففي نظام حواجز الحماية ذات العارضة W، تُنشئ كتلة المباعدة المسافة الفاصلة بين العارضة والعمود الداعم. تساعد هذه المسافة العارضة على الانحراف كما هو مقصود وتقلل احتمال اصطدام مركبة بعمود صلب في وقت مبكر جداً. عندما تتحرك كتلة المباعدة أو تدور أو تنسحق أو يتكوّن خلوص حول مساميرها، يتغير مسار حمل الحاجز.

تشمل الأسباب المعتادة الاهتزاز المتكرر، والصدمات السابقة، والتركيب غير الصحيح للمثبتات، والتآكل، وعدم تطابق الأبعاد، وحركة العمود أو الأساس. وتتمثل المهمة العملية في تحديد ما إذا كان الارتخاء محصوراً في الوصلة أم أنه دليل على فقدان أوسع للدعم في خط حاجز الحماية.

ابدأ بتحديد مصدر الحركة

قد تبدو كتلة المباعدة مرتخية لأسباب مختلفة، وليس شدّ المسمار الظاهر هو الإصلاح الصحيح دائماً. أثناء الفحص، اعتبر العارضة وكتلة المباعدة والعمود نقاط مرجعية منفصلة. تحقق من الجزء الذي يتحرك فعلياً: مجموعة المسمار والغسالة، أو كتلة المباعدة نفسها، أو فتحة العارضة، أو العمود، أو التربة المحيطة بالعمود.

هذا التمييز مهم لأن وصلة حاجز الحماية لا يمكن إعادة شدها إلا عندما تبقى الأجزاء سليمة وموضوعة بشكل صحيح. فقد يؤدي شد مسمار عبر فولاذ مشوه إلى إزالة الخلوص الظاهر مؤقتاً مع بقاء الوصلة غير موثوقة.

الاهتزاز يقلل قوة التثبيت تدريجياً

يُعد الاهتزاز الناتج عن حركة المرور عاملاً شائعاً، لا سيما في الأماكن التي تفرمل فيها المركبات الثقيلة أو تتسارع أو تمر بالقرب من الحاجز. يمكن لفواصل التمدد، والرصف الخشن، ومداخل الجسور، والطرق ذات الأحمال الثقيلة المتكررة أن تسبب حركة متكررة منخفضة المستوى في خط العارضة والأعمدة.

لا يؤدي الاهتزاز وحده عادةً إلى فشل وصلة مجمعة بشكل صحيح بسرعة. لكنه يصبح مشكلة عندما يكون الشد الأولي للمسمار غير كافٍ، أو تكون الغسالات مفقودة أو مركبة بصورة غير صحيحة، أو تكون القلاوظ تالفة، أو تحتوي الوصلة على فجوات ناتجة عن سوء المطابقة. ويمكن لكل دورة حركة أن تسمح بقدر صغير من الحركة النسبية بين العارضة وكتلة المباعدة والعمود. وبمرور الوقت، قد يؤدي ذلك إلى صقل أسطح التلامس، وتآكل الطلاءات، وتوسيع الثقوب، وتقليل قدرة المجموعة على البقاء محكمة.

من الأخطاء الشائعة التعامل مع كل وصلة مرتخية باعتبارها مشكلة عزم شد. إذا تكرر الارتخاء في المواقع نفسها بعد إعادة الشد، فافحص مصادر الحركة بدلاً من زيادة قوة الشد دون مراجعة. فالعارضة الواقعة تحت إجهاد غير مقصود، أو العمود غير المحاذي، أو كتلة المباعدة المشوهة ستستمر في التأثير سلباً على المثبت.

قد توجد صدمات سابقة حتى عندما تبدو العارضة سليمة

يمكن أن تؤثر ملامسة المركبات البسيطة، وضربات معدات الصيانة، وملامسة إزالة الثلوج، وصدمات الحطام جميعها في وصلات كتلة المباعدة. وقد ترتد عارضة W إلى موضع قريب من موضعها الأصلي، مما يجعل الحدث سهل التغاضي عنه. ومع ذلك، قد تكون كتلة المباعدة أو ثقوب المسامير أو حافة العمود أو ساق المثبت قد تعرضت لحمل موضعي كافٍ لتكوين خلوص.

ابحث عن أدلة دقيقة: جلفنة متقشرة، أو طلاء مخدوش، أو معدن لامع حديث حول الثقوب، أو حواف غسالات مثنية، أو فجوات غير متساوية بين العارضة وكتلة المباعدة، أو خط عارضة لم يعد يمر بسلاسة عبر الأعمدة المجاورة. يجب التعامل مع كتلة المباعدة المائلة أو المسحوقة بشكل واضح بوصفها مكوناً متضرراً لإدارة الطاقة، وليس مجرد فاصل مرتخٍ.

بعد أي صدمة معروفة، افحص مقطعاً يتجاوز نقطة التلامس. تنتقل أحمال الحاجز على طول العارضة، لذلك ليست الوصلة الأكثر تضرراً بشكل ظاهر هي الوحيدة المتأثرة دائماً.

تفاوتات التركيب والتركيبات الخاطئة للمكونات تسبب مشكلات مستمرة

تنشأ كثير من حالات ارتخاء كتل المباعدة أثناء التركيب. وتشمل الأسباب الشائعة عدم تطابق أقطار المسامير، وأطوال المسامير غير الصحيحة، والغسالات المفقودة، وتركيب المثبتات في اتجاه خاطئ، والشد غير الكامل، أو إجبار ثقوب العارضة وكتلة المباعدة على المحاذاة. قد يؤدي إجبار المكونات على التجميع إلى تحميل الوصلة مسبقاً في اتجاه غير مقصود. وبمجرد إضافة اهتزاز المرور أو الحركة الناتجة عن تغير درجة الحرارة، قد تستقر المجموعة وتفقد قوة التثبيت.

يجب أن تتطابق كتل المباعدة أيضاً مع مقطع العارضة وترتيب الأعمدة وتصميم الوصلة المعتمد. وقد تكون للمكونات التي تبدو قابلة للتبادل مواقع ثقوب أو سماكات أو سلوكيات تحميل مختلفة. وتكون الاستبدالات الميدانية محفوفة بالمخاطر بوجه خاص عندما يستخدم فريق الإصلاح مخزوناً متاحاً دون تأكيد تكوين النظام الأصلي.

ينبغي أن يتحقق ضبط الجودة من أكثر من مجرد وجود مسمار. يجب أن يؤكد الفحص استخدام ترتيب المسمار والصامولة والغسالة المحدد؛ وأن أسطح الارتكاز مستقرة تماماً؛ وأن العارضة ليست مثبتة تحت التواء واضح؛ وأن الخط المجمع لا يحتوي على أي عدم محاذاة قسري. عندما تحدد الرسومات إجراءً للشد، اتبع هذا الإجراء باستمرار وسجل النتيجة حسب قسم التركيب.

يبدأ التآكل غالباً عند واجهة الوصلة

يمكن أن يؤدي التآكل إلى إرخاء الوصلة بطريقتين. أولاً، يقلل المقطع الفعّال للمسمار أو الغسالة أو كتلة المباعدة أو العمود. ثانياً، يمكن لمنتجات التآكل أن تعطل أسطح التلامس وتغير حالة التثبيت. إن الماء المحتجز بين العارضة وكتلة المباعدة والعمود أكثر ضرراً من تغير اللون السطحي على وجه مكشوف لأنه يعمل مباشرة في الموضع الذي تنقل فيه الوصلة الحمل.

يزيد كل من التصريف، والتعرض لرذاذ الطريق، وبيئات إزالة الجليد، والطلاء المتضرر، وتراكم الحطام من احتمال تآكل الوصلة. افحص الوجوه الخلفية والسفلية لكتلة المباعدة، والجانب السفلي للمثبت، والواجهة خلف الغسالات. غالباً ما تُغفل هذه المناطق أثناء الفحوصات أثناء المرور.

توفر الأعمدة المجلفنة بالغمس الساخن والموصلات المطابقة مقاومة أفضل على المدى الطويل عندما يبقى الطلاء سليماً، لكن الجلفنة لا تصحح سوء التصريف أو الأجزاء المتضررة أو معدات الاستبدال غير المتوافقة. ينبغي أن تراعي قرارات الإصلاح حالة الوصلة الكاملة، وليس الوجه الأكثر ظهوراً وحده.

يمكن لحركة العمود أن ترخي كتلة المباعدة حتى عندما تكون المسامير صحيحة

ينقل العمود أحمال الحاجز إلى الأرض. إذا مال أو دار أو انثنى أو فقد دعمه بسبب التعرية أو اضطراب التربة، فقد تصبح وصلة العارضة بكتلة المباعدة نقطة الحركة الظاهرة. في هذه الحالة، فإن استبدال كتلة المباعدة أو شد مساميرها يعالج العرض فقط.

تحقق من محاذاة الأعمدة عبر عدة فتحات، وليس عموداً واحداً بمعزل عن غيره. يمكن أن يشير تسلسل من التغيرات الصغيرة في المحاذاة إلى هبوط أو مشكلات تصريف أو صدمة سابقة أدت إلى إزاحة الخط. كما يؤثر تباعد الأعمدة في كيفية توزيع الأحمال. قد يستخدم النظام تباعداً أكبر في المقاطع العادية وتباعداً أقرب في المواقع الحرجة، لكن يجب أن تتبع هذه الترتيبات التصميم المعتمد بدلاً من تغييرها أثناء الإصلاح من أجل الملاءمة.

عند الحاجة إلى عمود بديل، اختر مقطعاً وترتيب وصلات يتطابقان مع تصميم الحاجز. يمكن توريد خيارات مثلالعمود Z لأنظمة حواجز الطرق السريعة مع كتل ممتصة للطاقة وموصلات مثبتة بالمسامير متطابقة. معايير الاختيار ذات الصلة هي ترتيب نقل الحمل المطلوب، وتباعد الأعمدة، وحالة الأرض، وهندسة وصلة العارضة، والتوافق مع النظام القائم.

تسلسل عملي للفحص والإصلاح

1. أمّن الموقع وقيّم خط الحاجز. حدد الصدمات الحديثة، والتعرض لحركة المرور، والتشوه الظاهر، وأي منطقة تحركت فيها العارضة خارج المحاذاة.
2. افحص الوصلة دون إخفاء العطل. افحص أسطح تلامس المسمار والصامولة والغسالة وفتحة العارضة وكتلة المباعدة والعمود قبل إعادة شد أي شيء.
3. افصل عيوب التثبيت عن تلف المكونات. استبدل المعدات المتآكلة أو المتمددة أو المتضررة أو غير المتوافقة. استبدل كتلة مباعدة مشوهة أو ثقب وصلة متطاولاً أو عموداً مثنياً بدلاً من الاعتماد على شد إضافي.
4. افحص حالة الدعم. أكد محاذاة العمود وابحث عن التعرية أو الهبوط أو المياه الراكدة أو تلف الأرض حول العمود المتأثر.
5. استعد التجميع المعتمد. استخدم مكونات مصنّعة وفق الرسومات المطلوبة وترتيب التركيب. بالنسبة لظروف جانب الطريق غير القياسية، ينبغي إنتاج الأعمدة والمكونات الفولاذية المخصصة وفق متطلبات الموقع المعتمدة بدلاً من تعديلها في الموقع.
6. أعد فحص الفتحات المجاورة. يكون للارتخاء المتكرر عادةً سبب مشترك، مثل اهتزاز المرور أو التعرض للمياه أو ممارسة التركيب أو نمط صدمات لم يُعالج.

ما الذي ينبغي أن يستدعي مراجعة أكثر تفصيلاً؟

تكون المراجعة التفصيلية مناسبة عندما تتكرر كتل المباعدة المرتخية في الممر نفسه، أو تُظهر عدة وصلات متجاورة حركة، أو ترتخي الأجزاء بعد وقت قصير من الإصلاح، أو يكون خط العارضة مشوهاً بشكل ظاهر. تشير هذه الأنماط إلى مشكلة في النظام بدلاً من فشل مثبت واحد.

بالنسبة لفرق الجودة، فإن السجلات الأكثر فائدة هي الموقع، واتجاه الحركة، وحالة المكونات، وعلامات الصدمة، وحالة التآكل، ومحاذاة العمود، ومعدات الاستبدال المستخدمة بدقة. وهذا يتيح تحديد ما إذا كانت الأعطال تتركز حول نقاط التصريف أو مداخل الجسور أو المواقع كثيرة التلامس أو دفعة تركيب معينة.

بالنسبة لمديري السلامة، تتمثل الأولوية في الحفاظ على الهندسة المقصودة ومسار الحمل للحاجز. يعمل حاجز الحماية ذو العارضة W كمجموعة متكاملة: يجب أن تعمل العارضة وكتلة المباعدة والمثبتات والعمود والأساس معاً. لذلك ينبغي تقييم الوصلة المرتخية باعتبارها تغيراً محتملاً في سلوك الحاجز، وليس مجرد بند صيانة يمكن حله دائماً بمفتاح ربط.
