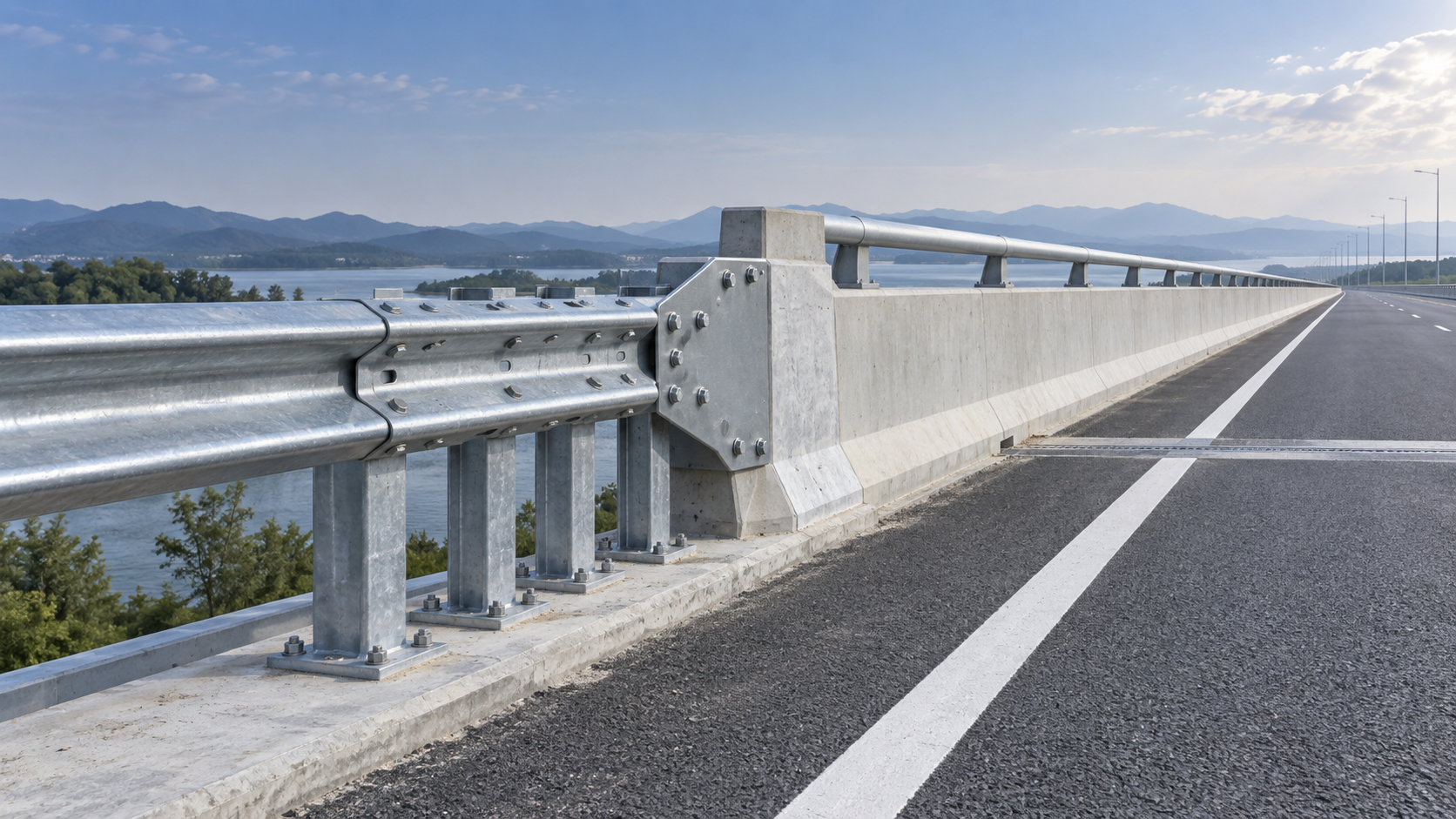

يحتاج حاجز الحماية ذو العارضة W إلى وصلة انتقالية مع حاجز الجسر كلما اقترب الحاجز الجانبي للطريق من درابزين جسر خرساني، أو درابزين جسر، أو جزء نهائي خرساني، أو أي حاجز ثابت آخر أكثر صلابة بشكل ملحوظ، وكان حاجز الحماية سينتهي بشكل مفاجئ، أو يتصل مباشرةً من دون تفصيل مُختبَر، أو يترك فجوة قد تعرّض هيكل الجسر للخطر. لا تتمثل المسألة الأساسية ببساطة في التقاء حاجزين؛ بل في اختلاف استجابتهما بشكل كبير عند الصدم. فنظام العارضة W ينحرف ويوزع الحمل عبر الأعمدة والعارضة، بينما يكون درابزين الجسر عادةً أكثر صلابة بكثير. يجب معالجة هذا التغير بحيث تُعاد توجيه المركبة بصورة متوقعة بدلاً من أن تتعلق بالحاجز، أو تخترقه، أو تنحشر فيه، أو تصطدم بنهاية صلبة مكشوفة.

غالباً ما يبرز هذا السؤال أثناء مراجعة الرسومات، أو مقارنة عروض الأسعار، أو التنسيق في الموقع: إذ يبدو مسار حاجز الحماية متصلاً على الورق، لكن الاقتراب من الجسر يتضمن تباعداً مختلفاً بين الأعمدة، وارتفاعاً مختلفاً للعارضة، وتفاصيل توصيل، وظروف دعم مختلفة. تعامل مع هذه المنطقة باعتبارها مجموعة انتقالية مخصصة، وليس كمسار عادي من حاجز الحماية ذي العارضة W مع بضعة براغٍ إضافية. وينبغي أن يكون التفصيل المختار متوافقاً مع حاجز الجسر، وهندسة الطريق، ومتطلبات الاحتواء، ومواصفات المشروع الحاكمة.

المحفز العملي: التقاء حاجز مرن بحاجز صلب

يُطلب عادةً استخدام وصلة انتقالية عندما يتعين على حاجز الحماية القادم توجيه مركبة متعرضة للصدم إلى ما بعد نهاية درابزين الجسر أو إلى داخل حاجز مركب على الجسر. وينبغي أن تبقى المركبة مُعاد توجيهها على امتداد خط الحاجز، من دون تغير مفاجئ في الهندسة أو الصلابة قد يسبب خطراً عند الصدم.

تشمل الحالات النموذجية التي تتطلب وصلة انتقالية مصممة خصيصاً ما يلي:

• ينتهي مسار العارضة W عند درابزين جسر خرساني أو حاجز خرساني.
• يكون لدرابزين الجسر الفولاذي ارتفاع أو شكل جانبي أو سلوك انحراف مختلف عن حاجز الحماية الجانبي للطريق.
• يجب أن يحمي حاجز الحماية زاوية جسر مكشوفة، أو وجه كتف الجسر، أو جداراً جانبياً، أو حافة سطح الجسر، أو فتحة قريبة من الطريق.
• يكون الحاجز القادم مصمماً للانحراف، بينما تكون قدرة درابزين الجسر على الانحراف الجانبي محدودة أو معدومة.
• يؤثر تمدد الجسر، أو عناصر التصريف، أو الأرصفة، أو الممرات الجانبية، أو المرافق، أو العناصر الإنشائية في مواضع الأعمدة واستمرارية العارضة.
• تُظهر رسومات المشروع وصلة بدرابزين الجسر، لكنها لا تحدد تفصيلاً انتقالياً كاملاً ومتوافقاً.

إن المسافة القصيرة بين الجسر وخطر ظاهر بجانب الطريق لا تلغي تلقائياً الحاجة إلى وصلة انتقالية. والسؤال الملائم هو ما إذا كانت المركبة تستطيع الوصول إلى عنصر الجسر الصلب أو نهايته المكشوفة من اتجاه السير. ويؤثر تخطيط الحاجز، وزاوية الاقتراب، وجانب حركة المرور، وتكوين الجزيرة الوسطية، والمساحة المجاورة للطريق في هذا التقييم.

لماذا قد تكون الوصلة المباشرة محفوفة بالمخاطر

قد يبدو توصيل عارضة W مباشرة بدرابزين جسر صلب خياراً اقتصادياً لأن كلا المكونين من الفولاذ أو لأن كليهما يعمل كحاجز للمركبات. لكن سلوكهما الإنشائي غير قابل للتبادل. فعند الصدم، قد ينحرف حاجز الحماية التقليدي بدرجة كبيرة قبل أن يولد قوة إعادة التوجيه. أما الدرابزين الخرساني أو درابزين الجسر الصلب فقد يقاوم الحركة على الفور تقريباً. وإذا حدث هذا التغير في الصلابة عبر مسافة قصيرة جداً، فقد تتشوه العارضة بطريقة غير مسيطر عليها أو تنقل القوة إلى مواضع غير مصممة لتحملها.

تكتسب النهاية المكشوفة لحاجز الجسر أهمية خاصة. فقد تلامسها مركبة تقترب بزاوية، أو تصعد فوق الحاجز، أو تتعلق بعنصر بارز، أو تُوجَّه نحو الهيكل إذا كانت هندسة الوصلة غير مكتملة. وتهدف الوصلة الانتقالية إلى إنشاء تدرج مضبوط من النظام الجانبي المرن للطريق إلى نظام الجسر الصلب من خلال أقسام عوارض وأعمدة وفواصل وموصلات وتعزيزات ومراسي منسقة.

استمرارية الارتفاع لا تقل أهمية عن الصلابة. فقد يتغير منسوب العارضة بسبب شكل سطح الجسر، أو معالجة الرصيف، أو إعادة الرصف، أو الهبوط، أو اختلاف تصميمات الحواجز. وقد يصبح عدم التطابق الذي يبدو صغيراً مؤثراً عند اقترانه بمسار صدم، أو أحمال مركبات ثقيلة، أو طبقة رصف مرتفعة. وينبغي أخذ القياسات من سطح الطريق النهائي المحدد في وثائق المشروع، وليس من منسوب مفترض.

لا تقيّم الوصلة الانتقالية باعتبارها قائمة قطع

يبدأ القرار الموثوق بمراجعة المجموعة كنظام متكامل. فلا يكفي مقارنة سماكة العارضة، أو وزن الجلفنة، أو عدد الأعمدة. وينبغي للمقيّم التأكد من كيفية عمل أعمدة حاجز الحماية الأولى، والمراسي من جهة الجسر، ومواضع وصلات العارضة، وأقسام العارضة النهائية أو الانتقالية، ووصلة درابزين الجسر معاً.

أسئلة يجب حلها قبل اختيار وصلة انتقالية أو تسعيرها

ابدأ بحاجز الجسر نفسه. حدّد ما إذا كان درابزيناً خرسانياً، أو درابزين جسر فولاذياً، أو درابزيناً مركباً، أو حاجزاً للتحديث، أو هيكلاً خاصاً آخر. إذ يحدد مقطعه العرضي، ومراسيه، وارتفاعه، ونقاط التوصيل المسموح بها ما إذا كان يمكن استخدام تفصيل انتقالي قياسي. وعادةً لا تكفي رسمة تكتفي بتسمية العنصر «درابزين جسر» لأغراض التخطيط للتصنيع أو التركيب.

بعد ذلك، تأكد من الاتجاه الذي سيتعرض فيه الحاجز للصدم. فقد تحتاج الوصلة الانتقالية إلى العمل من اتجاه واحد أو من الاتجاهين، بحسب ما إذا كان الطريق مقسوماً، وما إذا كانت حركة المرور يمكن أن تقترب من اتجاهين متعاكسين، وما إذا كان التركيب في جزيرة وسطية أو كتف طريق أو منحدر أو مدخل جسر. ويجب أن يتبع تراكب العارضة واتجاه الوصلات اتجاه حركة المرور المقصود والتفصيل التصميمي المعتمد.

كما يستحق طول الاقتراب المراجعة. فلا يحل القسم الانتقالي محل طول الحماية المطلوب لحاجز الحماية الرئيسي. ويجب أن يبدأ مسار العارضة W على مسافة كافية باتجاه أعلى الطريق لحجب خطر نهاية الجسر، مع مراعاة ظروف الصدم المتوقعة وعرض عمل الحاجز. إن نقل الوصلة الانتقالية أقرب إلى الخطر لمجرد تبسيط كميات المواد قد يترك الخطر مكشوفاً.

وأخيراً، حدّد القيود التي قد تغيّر تفصيلاً على نمط الكتالوج: أكتاف مرصوفة، أو مداخل تصريف، أو جدران استنادية، أو مرافق مدفونة، أو أرصفة مرتفعة، أو منحدرات، أو أعمال حفر محدودة حول الجسر. يمكن أن تؤثر هذه الظروف في تركيب الأعمدة وانحراف الحاجز. وينبغي مراجعة أي استبدال باعتباره تغييراً هندسياً، بدلاً من التعامل معه عبر تغيير تباعد الأعمدة أو حذف العناصر في الموقع.

تفاصيل المواد والتصنيع التي تؤثر في قيمة دورة الحياة

في أعمال التوريد، غالباً ما تحتوي منطقة الوصلة الانتقالية على أجزاء أكثر حساسية للتصنيع مقارنة بمسار حاجز الحماية القياسي. فقد تتطلب المكونات ثقوباً غير قياسية، أو أقسام عوارض منحنية، أو أعمدة معززة، أو ألواح توصيل، أو حوامل خاصة، أو ترتيبات مراسٍ خاصة بالجسر. وتعد الدقة البعدية مهمة، لأن عدم تطابق بسيط بين ثقوب الموقع ونقاط التوصيل بالجسر قد يؤخر التركيب أو يؤدي إلى إعادة عمل غير مصرح بها.

اطلب الإنتاج وفقاً للرسومات المعتمدة، وأكد نطاق المعالجة المطلوبة لكل مكون. وبحسب التفصيل، يمكن أن يشمل ذلك الثقب، والثني، وإعداد السطح، والتقوية بالكرات حيثما كانت محددة، والفحص غير الإتلافي للعناصر المصنعة المعنية، والجلفنة، والطلاء. وينبغي النظر في معالجة الطلاء بالاقتران مع تصميم الوصلة: إذ يجب أن تظل الحواف المقطوعة، والثقوب المحفورة، وأسطح التلامس، والتعديلات في الموقع متوافقة مع متطلبات الحماية من التآكل في المشروع.

لا ينبغي التعامل مع المثبتات باعتبارها قطعاً عامة. إذ يجب أن تتوافق درجتها وطولها وترتيب غسالاتها وإجراء شدها وحمايتها من التآكل مع تفصيل المجموعة. وحيث يحدد تصميم معتمد ملحقات متخصصة لإدارة الطاقة أو التوصيل، ينبغي أن يحافظ التوريد على ذلك الشرط بدلاً من استبدالها بقطع متشابهة ظاهرياً. على سبيل المثال، لا ينبغي توريد مخمدات الفولاذ الزنبركي إلا عندما تكون محددة في التصميم أو قائمة المواد ذات الصلة، وبعد تأكيد أبعادها وحالة مادتها وموضع تركيبها.

فحوصات الموقع التي تكتشف مشكلات الوصلات الانتقالية مبكراً

قبل التركيب، قارن حالة نهاية الجسر الفعلية بأحدث الرسومات المعتمدة. تحقق من مواقع حافة سطح الجسر، وأبعاد الدرابزين الخرساني، ومواقع المراسي، ومنسوب الرصف، وشكل الرصيف، ومواضع الأعمدة المتاحة. فقد يغير تسلسل تنفيذ الجسر المناسيب النهائية أو يجعل العناصر المدمجة غير قابلة للوصول، لذا ينبغي إجراء هذا الفحص قبل الثقب أو تنفيذ تعديلات موقعية غير قابلة للعكس.

أثناء التجميع، افحص خط العارضة من اتجاه حركة المرور. وابحث عن انحرافات مفاجئة، أو نهايات براغٍ بارزة حيث يحظرها التفصيل، أو نهايات عوارض غير مدعومة، أو تراكبات معكوسة، أو وصلات غير مكتملة، أو تغير حاد في ارتفاع العارضة قرب الجسر. وتأكد من وجود الفواصل والأعمدة والحوامل والعناصر المشدودة أو المعززة بالترتيب الصحيح. فقد تبدو الوصلة الانتقالية مكتملة من جانب واحد مع بقاء تسلسل التوصيل غير صحيح من جانب حركة المرور.

بعد التركيب، احتفظ بسجلات قابلة للتتبع لمكونات الوصلة الانتقالية، بما في ذلك تعريف المواد عند الحاجة، ومعلومات الطلاء، وفحص التصنيع، وتأكيد أن المجموعة المركبة تطابق الرسمة الصادرة. وتفيد هذه الوثائق عند تقييم جاهزية التسليم، أو آثار إعادة الرصف مستقبلاً، أو متطلبات الإصلاح بعد الاصطدام، أو توافق الاستبدال بعد سنوات.

عندما لا يكفي التفصيل القياسي

لا ينبغي افتراض ملاءمة وصلة انتقالية قياسية عندما يختلف درابزين الجسر القائم عن نوع الحاجز المبين في وثائق الوصلة الانتقالية، أو عندما تفرض هندسة الجسر تباعداً معدلاً للأعمدة، أو عندما تتضمن حالة الاقتراب رصيفاً أو منحدراً أو عائقاً إنشائياً خارج الترتيب المعتمد. وينطبق الحذر نفسه على الجسور المعاد تأهيلها، حيث قد لا تتطابق المراسي وأقسام العارضة القائمة مع الرسومات الأصلية.

في هذه الحالات، أوقف قرار الشراء حتى تُحسم واجهة جهة الجسر، ومستوى الأداء المطلوب، وقيود التركيب ضمن تصميم معتمد. فأكثر حزمة لحاجز الحماية ذي العارضة W فعالية من حيث التكلفة ليست بالضرورة أقل مجموعة من العوارض والأعمدة سعراً؛ بل هي المجموعة التي يمكن تصنيعها وتركيبها وفحصها وصيانتها كوصلة انتقالية كاملة متوافقة مع حاجز الجسر المراد حمايته.
